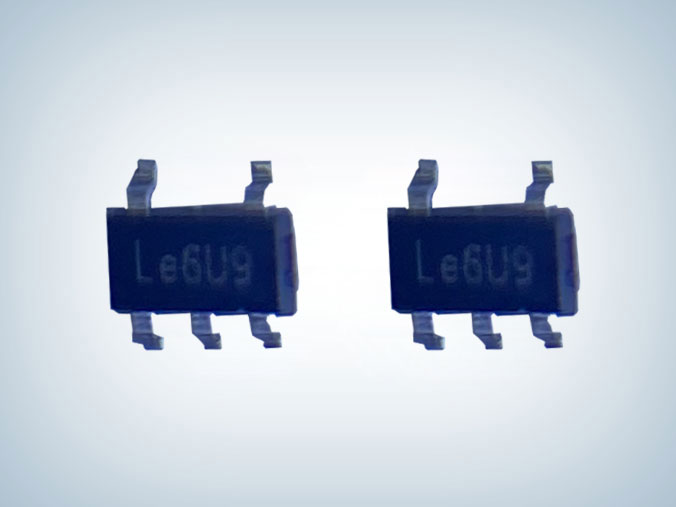

AP1625 限流配电开关芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP1625
封装:SOT-23-5L/MSOP-8
功率:2.7V~5.5V
电流:1.5A-2.5A
订购热线:0755-23088888
  AP1625是一款适用于自供电和总线供电的通用串行总线(USB)应用的限流开关。拥有极小导通电阻为52mΩ。拥有多种保护特性如电流限制和热关断,可以防止持续大负载或短路而导致的器件损坏。

  AP1625限流配电开关芯片内置P沟道MOSFET,带有真关断功能,在AP1625关断时或工作时,可有效防止电流倒灌。当输出电压高于输入电压,AP1625通过内部比较器侦测后能实现真关断,防止电流倒灌。

  AP1625的第3脚FLG是用来指示过流或过温等异常状态时的开漏输出引脚,内部已经设定8ms的延时消隐后输出FLG信号。另外,当AP1625的输出处于反灌电压状态时,FLG经过3ms的延时消隐后将指示异常。

  AP1625限流配电开关芯片特性
  ■ 静态电源电流
  ■ AP1625A:1.5A持续电流
  ■ AP1625E:2.1A持续电流
  ■ AP1625F:2.5A持续电流
  ■ 52mQ上管导通电阻
  ■ 提供三个内部限流版本
  ■ 工作范围:2.7V~5.5V
  ■ 0.2ms 典型上升时间
  ■ 5us(典型值)快速过流响应
  ■ 欠压锁定
  ■ 1μA最大关断电流
  ■ 电源关断时无反向电流
  ■ 输出反向电压保护
  ■ 开漏过流标志输出(FLG)
  ■ 使能逻辑:高有效或低有效版本
  ■ 可选功能:输出自动放电
  ■ 采用SOT-23-5L和MSOP-8封装

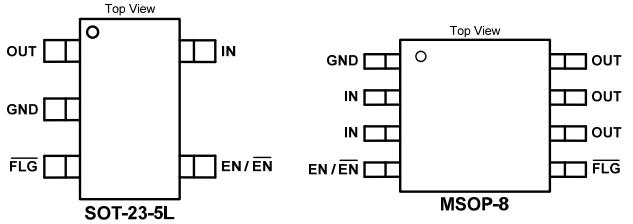

  引脚配置及功能


引脚名称 引脚序号 引脚功能
SOT-23-5L MSOP-8
OUT 1 6,7,8 开关输出:连接到内部MOSFET的漏极。通常连接到负载的开关侧。
GND 2 1 地。
FLG 3 5 开漏故障标志输出,热关断3ms延时。
EN/EN 4 4 使能:逻辑电平使能输入。确保EN引脚不要悬空。
IN 5 2,3 电源输入:连接到内部MOSFET的源极,为内部控制电路供电。

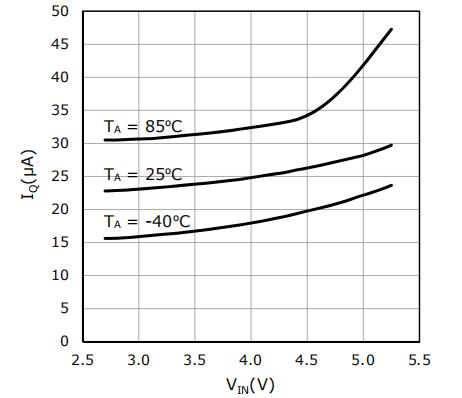

  AP1625静态电源电流

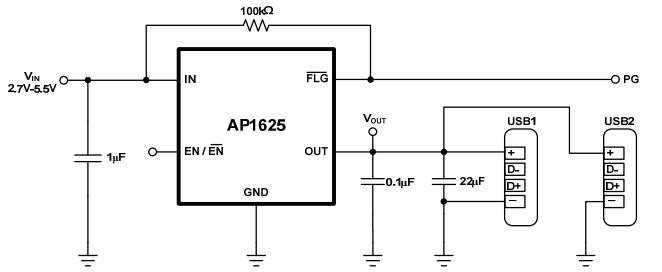

  典型应用电路

  AP1625应用领域
  ■ 高边电源保护开关
  ■ USB总线供电集线器
  ■ 机顶盒
  ■ 智能电视
  ■ MID和笔记本电脑

  AP1625限流配电开关芯片采用SOT-23-5L和MSOP-8封装,内置P沟道MOSFET,工作范围:2.7V~5.5V,52mΩ导通电阻,提供三个内部限流版本,带有真关断功能,可以防止电流倒灌,广泛应用于高边电源保护开关、USB总线供电集线器、机顶盒、智能电视、MID和笔记本电脑等领域,更多AP1625限流配电开关芯片详细手册或其它资料,请向摩登6电子申请。>>
