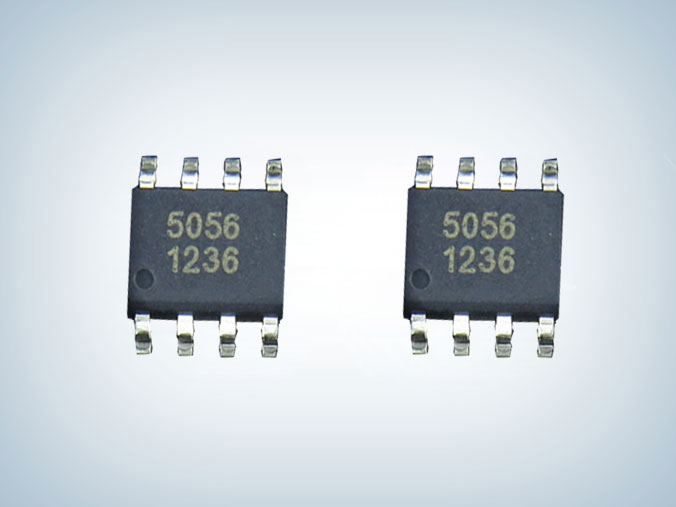

AP5056 1A锂电池线性充电器芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP5056
封装:SO8-EP
功率:4.2V
电流:1000mA
订购热线:0755-23088888
  AP5056是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片,其SO8封装和极少的外围元件非常适合应用于便携式产品,而且AP5056专门设计适用于USB的供电规格。基于内部MOSFET结构,不需要外部感应电阻和隔离二极管,当外部环境温度过高或在大功率工作时,热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V,充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10时,AP5056将自动终止充电循环。
  当输入端(适配器或USB电源)拔掉后,AP5056锂电池线性充电器芯片自动进入低电流状态,电池漏电流将降到0.5uA以下。AP5056还可被设置于停机状态,使电源电流降到50uA。
  其余特性包括:电池温度监测,欠压锁闭,自动再充电和两个状态引脚以显示充电和充电终止。

  AP5056锂电池线性充电器芯片特性
  ■ 高达1000mA的可编程充电电流
  ■ 2种可选涓流充电电流:
     AP5056为1/10恒流充电电流
     AP5056SPER为3/10恒流充电电流
  ■ 不需外接MOSFET,传感电阻和隔离二极管
  ■ 用于单节锂离子电池、采用SO8封装的完整线性充电器
  ■ 恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
  ■ 直接从USB接口管理单节锂离子电池充电
  ■ 预设充电电压4.2V
  ■ 用于电池电量检测的充电电流监控器输出
  ■ 自动重新充电
  ■ 充电状态双输出、无电池和故障状态显示
  ■ 1/10充电电流终止充电·停止工作状态电流50uA·2.9V涓流充电阀值电压
  ■ 软启动限制浪涌电流
  ■ 电池温度检测功能
  ■ 采用8引脚SO8-EP封装封装

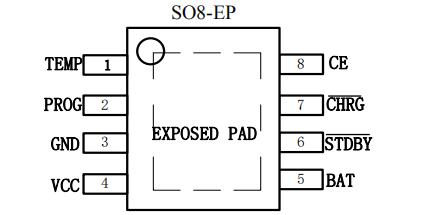

  封装及引脚说明

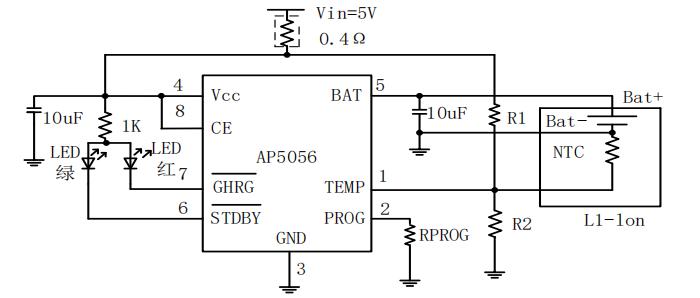

  锂电池线性充电器芯片典型应用电路图

  应用领域
  ■ 手机、PDA、MP3、MP4
  ■ 充电器
  ■ 数码相机
  ■ 电子词典
  ■ 蓝牙、GPS导航仪
