PN8034_12V非隔离acdc芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8034
封装:DIP8
功率:3.6W
电流:300mA
订购热线:0755-23088888
  PN8034集成PFM控制器及650V高雪崩能力智能功率MOSFET,用于外围元器件极精简的小功率非隔离开关电源。PN8034非隔离acdc芯片内置高压启动模块,实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能,包括过流保护,欠压保护,过温保护。另外PN8034的降频调制技术有助于改善EMI特性。

  pn8034电源芯片特征
  ■ 内置650V高雪崩能力智能功率MOSFET
  ■ 内置高压启动电路
  ■ 优化适用于12V输出非隔离应用
  ■ DIP-7封装半封闭式稳态输出功率3.6W @230VAC
  ■ SOP-7封装半封闭式稳态输出功率3.0W @230VAC
  ■ 改善EMI的降频调制技术
  ■ 优异的负载调整率和工作效率
  ■ 全面的保护功能:过流保护(OCP)、过温保护(OTP、欠压保护(UVLO)

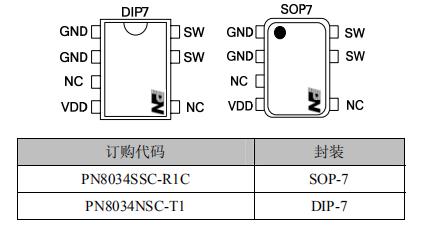

  封装及典型功率

产品型号 输入电压 稳态功率 峰值功率
PN8034 SOP-7 150-265 VAC 3W(12V250mA) 4.2W(12V350mA)
85-265 VAC 2.4W(12V200mA) 3.6W(12V300mA)
PN8034 DIP-7 150-265 VAC 3.6W(12V300mA) 4.8W(12V400mA)
85-265 VAC 3.0W(12V250mA) 4.2W(12V350mA)

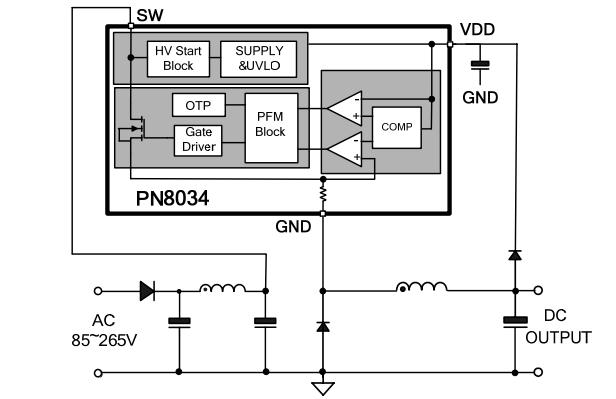

  典型应用

  应用领域
  ■ 非隔离辅助电源

  PN8034电源芯片是宽输出范围非隔离交直流转换芯片,典型应用于12V非隔离输出 具有良好的特性提升整机系统的稳定性,降低整机失效率,广泛应用于家电电源、待机电源等领域,更多PN8034_12V非隔离acdc芯片产品手册及应用资料请向摩登6电子申请。>>
