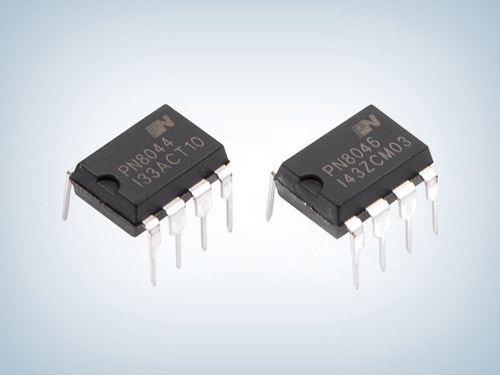

PN8044 18V0.3A 非隔离AC-DC开关电源芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8044
封装:DIP-8
功率:18V
电流:0.3A
订购热线:0755-23088888
  PN8044概述:
  PN8044集成PFM控制器及650V高雪崩能力智能功率MOSFET,用于外围元器件极精简的小功率非隔离开关电源。PN8044内置650V高压启动模块,实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能,包括过载保护,欠压保护,过温保护。另外PN8044的降频调制技术有助于改善EMI特性。

  PN8044产品特征:
  ■ 内置650V高雪崩能力智能功率MOSFET
  ■ 内置高压启动电路
  ■ 优化适用于18V输出非隔离应用
  ■ PN8044半封闭式稳态输出功率5.4W @230VAC
  ■ PN8046半封闭式稳态输出功率9W @230VAC
  ■ 改善EMI的降频调制技术
  ■ 优异的负载调整率和工作效率
  ■ 全面的保护功能
     过载保护(OLP)
     过温保护(OTP)
     欠压保护(UVLO)

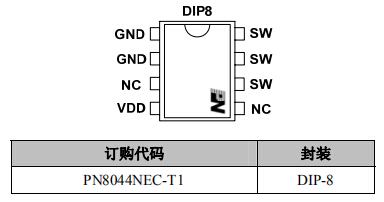

  PN8044封装/订购信息:

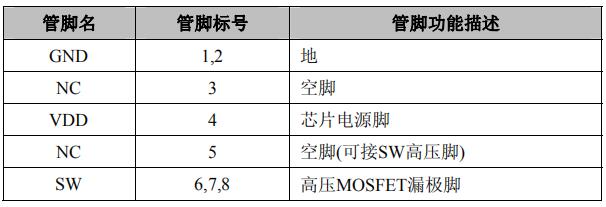

  pn8044引脚功能

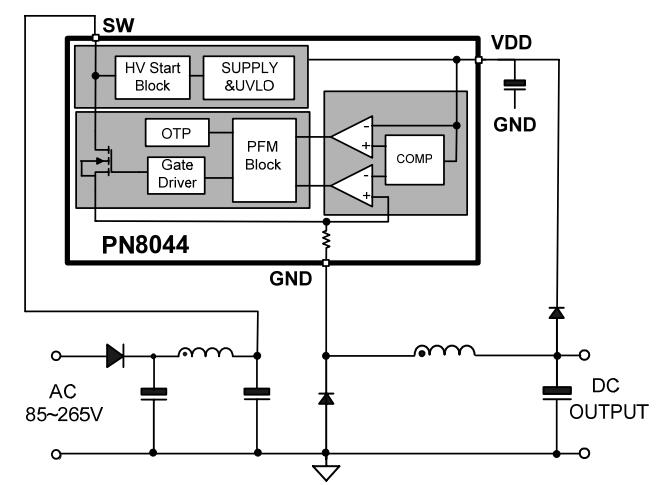

  PN8044典型应电路:

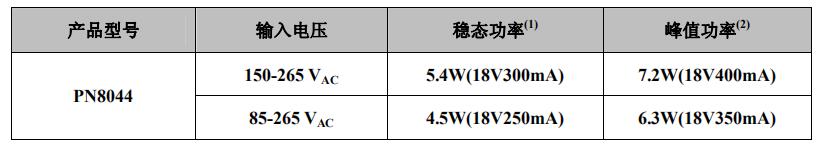

  PN8044典型功率:
  PN8044极限工作范围:
  VDD 脚耐压……-0.3~40V
  SW 脚耐压.……. -0.3~650V
  结工作温度范围…….-40~150℃
  存储温度范围…….-55~150℃
  管脚焊接温度 (10秒)…….260℃
  封装热阻 (DIP-8)…….40℃/W
  人体模式 ESD 能力(1)(HBM)……±6kV
  空气模式ESD 能力(2)……8kV
  漏极脉冲电流(Tpulse=100us)……3A

  更多非隔离AC-DC开关电源芯片18V0.3A PN8044产品手册、原理图,电源输入输出规格,BOM 表和变压器参数等详细资料的,请向摩登6电子申请。>>
