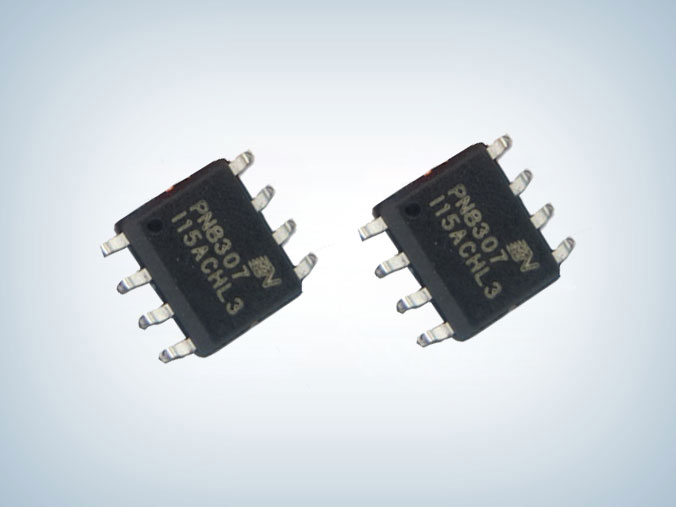

PN8307M同步整流ic_PD快充芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8307M
封装:SOP-8
功率:18W
电流:2A
订购热线:0755-23088888
  PN8307M概述:
  PN8307M包括同步整流控制器及N型功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。PN8307M内置电压降极低的功率MOSFET以提高电流输出能力,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。PN8307M集成了极为全面的辅助功能,包含输出欠压保护、最小导通时间等功能。

  PN8307M产品特征:
  ■ 内置20mT86; 80V Trench MOSFET
  ■ 适用于3.6V-20V宽供电范围工作
  ■ 适用于DCM和QR工作模式
  ■ 自适应次级电流检测电路
  ■ 优异全面的辅助功能
     欠压保护
     防误开启
     最小导通时间

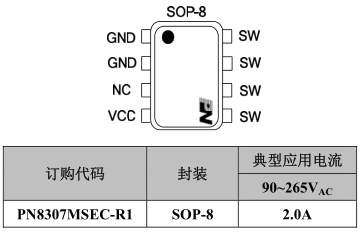

  PN8307M封装/订购信息:

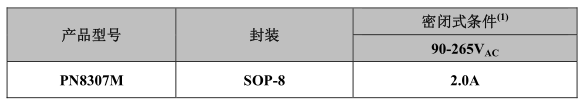

  PN8307M典型功率:

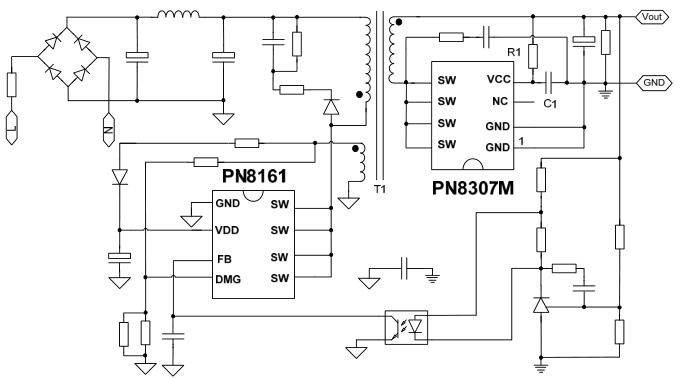

  PN8307M典型应用电路:

  外围参数选择参考:
  为了更好体现 PN8307M 的性能,请务必遵守以下规则:
  1. 为满足系统更高可靠性的要求,建议在芯片外围增加电阻 R1 和电容 C1。
  2. 从 Vout 输出经电阻 R1 到 VCC 的引线先到 VCC 电容 C1 再到 VCC 引脚。
  3. VCC 电容 C1 应放置在距离 VCC 引脚和 GND 引脚最近的地方。
