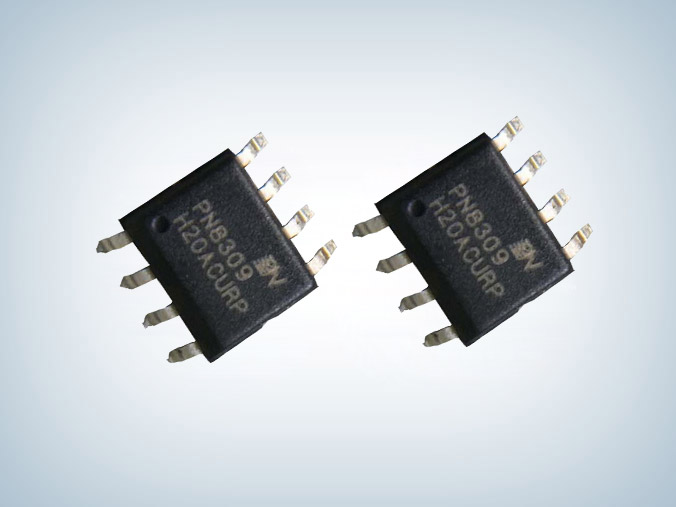

PN8309H-3.5A同步整流IC

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8309H
封装:SOP-8
功率:10mΩ 75V /100V
电流:3.5A
订购热线:0755-23088888
  PN8309H概述:
  PN8309H 包 括 同 步 整 流 控 制 器 及 N 型功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。
  PN8309H内置电压降极低的功率MOSFET以提高电流输出能力,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。
  PN8309H同步整流IC集成了极为全面的辅助功能,包含电源欠压保护、最小导通时间等功能。双供电电源设计支持低压侧应用时更宽的输出电压范围,并得到更好的可靠性。

  PN8309H同步整流IC特性:
  ■ 内置10mΩ 100V Trench MOSFET(PN8309HSE-A1)
  ■ 内置10mΩ 75V Trench MOSFET(PN8309HSE-B1)
  ■ 适用于CCM,DCM和QR工作模式
  ■ 电流跟踪关断技术
  ■ 高压自供电技术

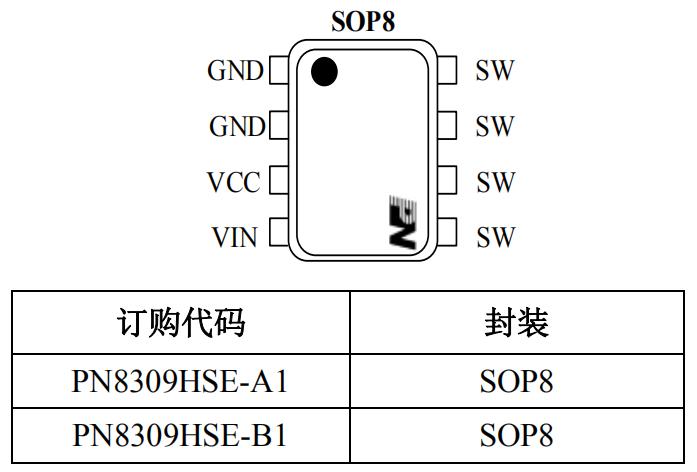

  封装/订购信息

  管脚定义
管脚名 管脚标号 管脚功能描述
GND 1,2 地电位
VCC 3 芯片电源引脚
VIN 4 系统输出采样引脚
SW 5,6,7,8 功率MOSFET的DRAIN

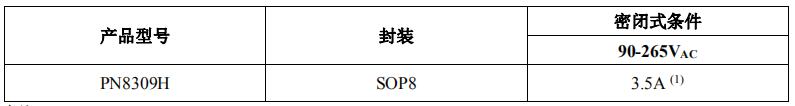

  PN8309H同步整流IC典型功率

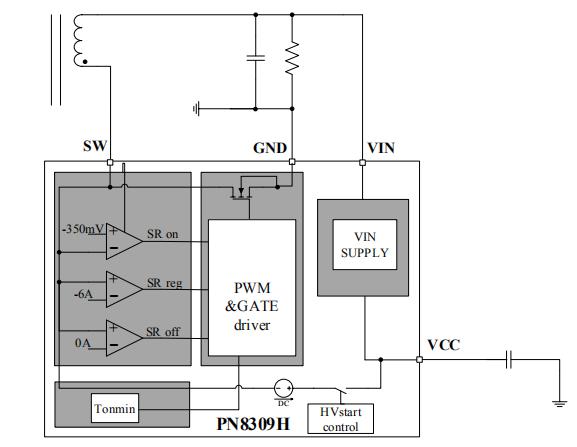

  PN8309H典型电路图

  PN8309H同步整流IC应用领域
  ■ 适配器
  ■ PD 充电器

  更多PN8309H 3.5A同步整流IC相关方案及资料,可向摩登6电子申请。>>
