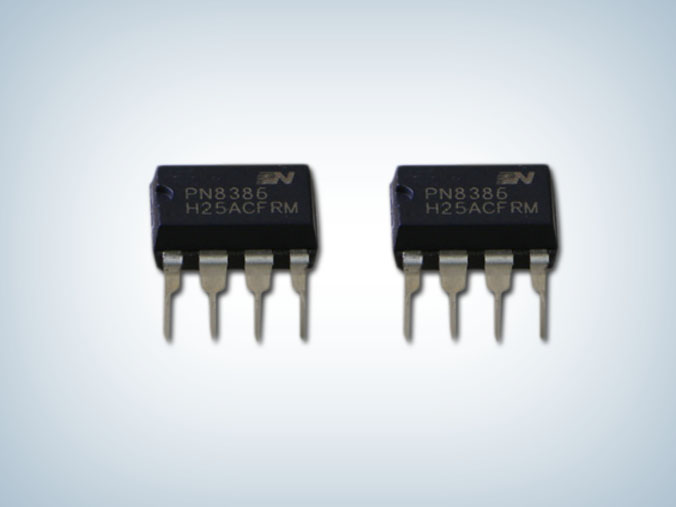

PN8386 5V3A原边反馈充电器芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8386
封装:DIP8
功率:18W
电流:3.1A
订购热线:0755-23088888
  PN8386集成超低待机功耗准谐振原边控制器及650V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8386为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(264VAC)小于50mW。在恒压模式,采用准谐振与多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

  PN8386产品特点:
  ■ 内置650V高雪崩能力的功率MOSFET
  ■ 内置高压启动电路小于50MW空载损耗(264V AC)
  ■ 采用准谐振与多模式技术提高效率满足6级能效标准
  ■ 全电压输入范围±5%的CC/CV精度
  ■ 原边反馈可省光耦和TL431
  ■ 恒流恒压输出线补偿外部可调
  ■ 无需额外补偿电容
  ■ 无音频噪声
  ■ 智能保护功能:过温保护(OTP)、VDD欠压&过压保护 (UVLO&OVP)、逐周期过流保护 (OCP)、CS开/短路保护 (CS O/SP)、开环保护 (OLP)。

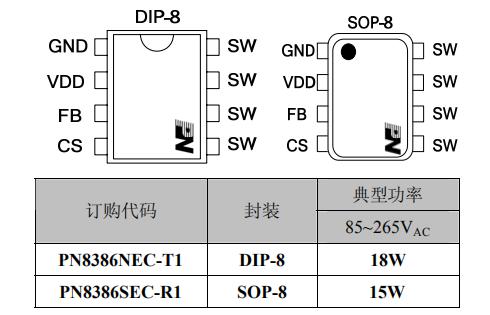

  pn8386引脚功能及电压

  典型应用电路

  应用领域
  ■ 开关电源适配器
  ■ 电池充电器
  ■ 机顶盒电源

  PN8386是超低待机功耗准谐振原边反馈交直流转换器,拥有恒压恒流控制环路,可以实现高精度的恒压、恒流输出,以满足大部分充电器和适配器需求,典型应用于5V3A 适配器六级能效方案,更多PN8386产品手册、电气规格、变压器规格、性能测试等应用资料请向芯朋微代理摩登6电子申请。>>
