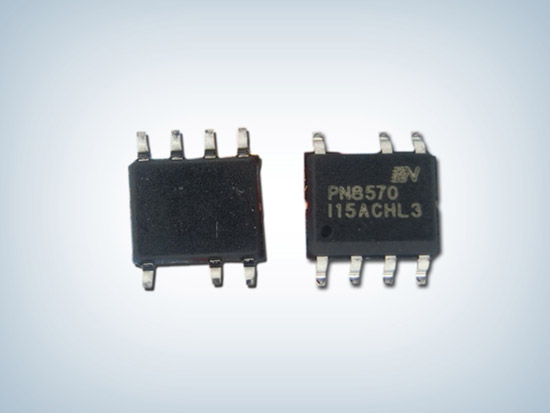

PN8570 原边反馈开关电源芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8570
封装:sop-7
功率:12W
电流:0.35A-1.2A
订购热线:0755-23088888
  PN8570概述:
  PN8570原边反馈开关电源芯片集成低待机功耗准谐振原边控制器及BJT,用于低成本、外围元器件精简的充电器、适配器和内置电源。

  PN8570为原边反馈工作模式,可省略光耦和TL431。在恒压模式,采用准谐振与多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。

  PN8570 原边反馈开关电源芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等,同时还集成AC过压保护功能。

  PN8570产品特征:
  ■ 内置BJT
  ■ 采用准谐振与多模式技术提高效率,满足6级能效标准
  ■ 全电压输入范围±5%的CC/CV精度
  ■ 原边反馈可省光耦和TL431
  ■ 恒压、恒流、输出线补偿外部可调
  ■ 无需额外补偿电容
  ■ 无音频噪声
  ■ 智能保护功能S
     过温保护 (OTP)
     VDD欠压&过压保护 (UVLO&OVP)
     逐周期过流保护 (OCP)
     CS开/短路保护 (CS O/SP)
      开环保护 (OLP)
     AC过压保护(AC OVP)

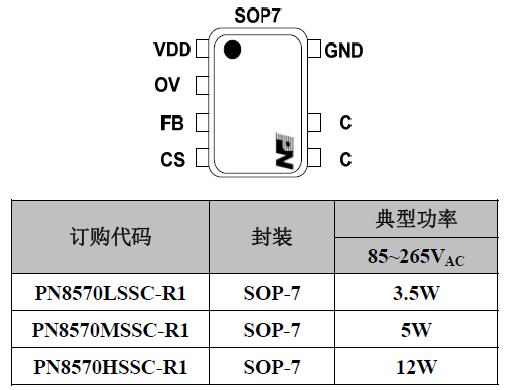

  PN8570封装/订购信息:

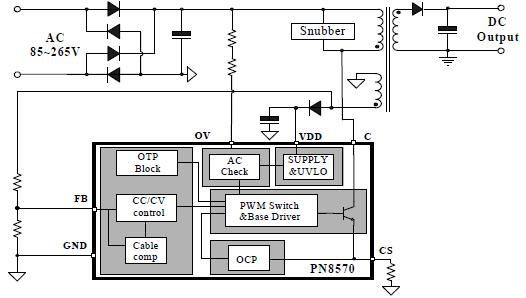

  PN8570典型应用电路图:
