AP3160 9 V-35V 升压型led背光驱动芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP3160SE-A1
封装:SOP8
功率:9 V ~ 35 V
电流:
订购热线:0755-23088888
  AP3160升压型led背光驱动芯片采用 SOP8 封装,是一款高性能的异步升压控制器,专为液晶电视机和液晶显示器恒流背光应用而设计的 DC/DC 升压电路。 AP3160 采用电流模式, 固定 120kHz 频率,通过外部电流检测电阻来调节 LED 电流。400mV 的低反馈电压能够减小电源功耗。AP3160 电路允许 PWM 信号通过改变 PWM 占空比来降低此调节电压,以实现 LED 亮度调光控制。
  AP3160升压型led背光驱动芯片提供 LED 开环保护,LED 的阴极对地短路保护, 二极管短路和电感短路保护。其它特性包括限流保护, 过温保护, 欠压锁定和过压保护。

  AP3160 led升压背光驱动芯片特性
  ■ 宽范围工作电压:9 V ~ 35 V
  ■ 宽范围 PWM 调光 (1 kHz~200 kHz)
  ■ 120 kHz 开关频率
  ■ 400mV 反馈电压
  ■ 内置软启动电路
  ■ LED 开环保护
  ■ LED 阴极对地短路保护
  ■ 二极管短路保护
  ■ 电感短路保护
  ■ 欠压锁定
  ■ 过压保护
  ■ 限流保护
  ■ 过温保护

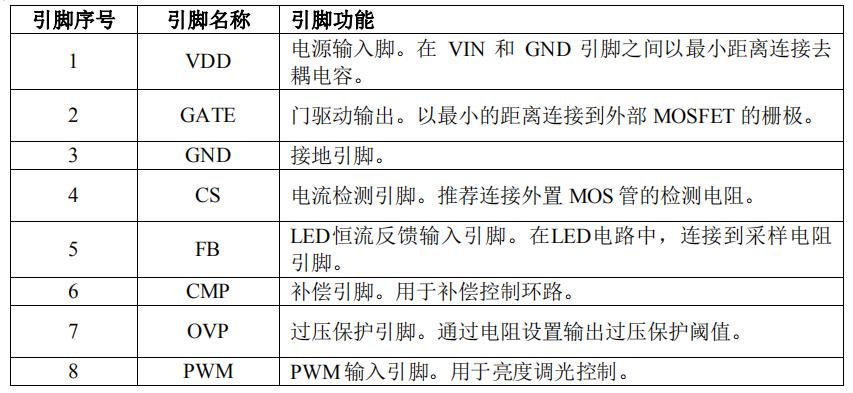

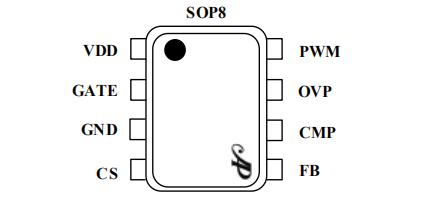

  封装及引脚描述

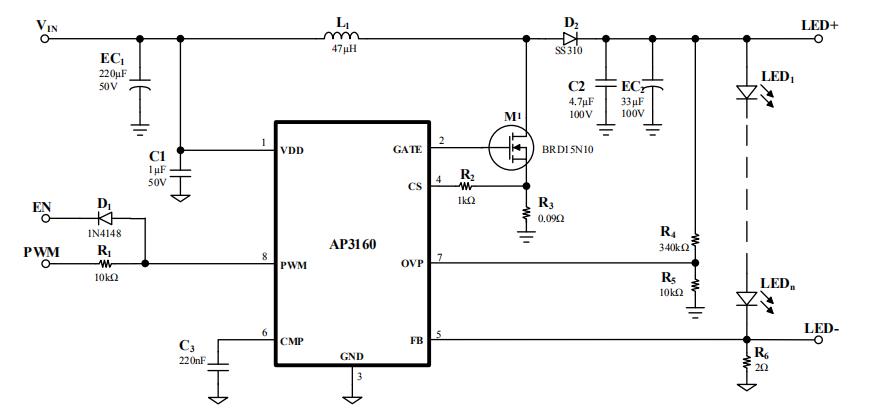

  典型应用电路图

  应用领域
  ■ 液晶电视背光
  ■ 液晶显示背光
  ■ 笔记本电脑显示背光

  AP3160 是一种高性能的异步升压控制器,在 9V 到 35V 的宽输入范围内具有精确的恒流输出。恒流电流可以通过连接采样电阻的 FB 引脚来设置,也可通过外部 PWM 调光占空比设置。在斜率补偿电流模式 PWM 控制下,AP3160 为保护外部 MOSFET 提供了稳定的开关和逐周期电流限制,更多AP3160升压型led背光驱动芯片产品手册及应用资料请向摩登6电子申请。>>
