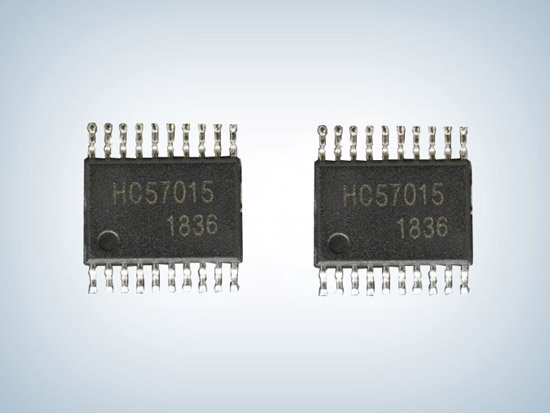

HC57015 15w无线快充芯片

所属分类:无线充芯片
品牌:惠尔无线
型号:HC57015
封装:20针QFN封装
功率:15W
电流:3.3V至5.5V
订购热线:0755-23088888
  HC57015无线快充芯片描述
  HC57015 15w无线快充芯片是一款高性能无线充电专用单片机,支持WPC QI 1.2.4版本。HC57015无线快充芯片支持12位ADC、高速脉冲宽度调制、解调单元和5000倍MTP内存。该设备支持I2C、UART、SPI接口。该发射机包括一个业界领先的32位ARM®Cortex®M0处理器,提供高水平的可编程性,同时消耗极低的待机功耗满足ENERGY STAR®要求。此外,微控制器允许用户自定义功能,如LED模式、蜂鸣器和FOD阈值设置。

  增强型mcu和高速pwm可以提供高精度的功率传输,每个模拟部分都可以禁用/启用,因此芯片的待机功耗极低,满足了energy star®的要求。

  该变送器包括输入欠压、输入过电压、输出短路和过温保护。

  HC57015 15w无线快充芯片采用无铅3x3毫米20针QFN封装,额定温度在-40℃到+85℃之间

  HC57015无线快充芯片特征:
  ■ 电源电压:3.3V至5.5V
  ■ WPC-1.2.4兼容(BPP和EPP)
  ■ 支持15W以上高速充电器RX输出功率支持QC2.0、QC3.0适配器
  ■ 为获得最佳EMI性能而优化的同时电压和电流解调嵌入32位增强型Cortex?-M0内核,在模拟模块中内置
  ■ 16kbytes SRAM,在PLL模块中内置
  ■ 用于外部mosfet的带有128mhz集成门驱动器的嵌入式定制pwm模块
  ■ 集成12位11通道ADC
  ■ 集成低失调运算放大器,带自动校准18通用I/O,带SPI、I2C和UART接口
  ■ 过流和过温保护-40℃至+85℃温度范围
  ■ 提供3 x 3 mm,20针QFN封装

  HC57015 15w无线快充芯片管脚分配:

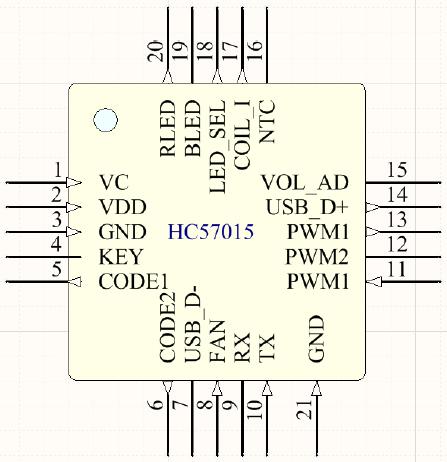

3x3 mm,20-QFN的管脚分配-顶视图

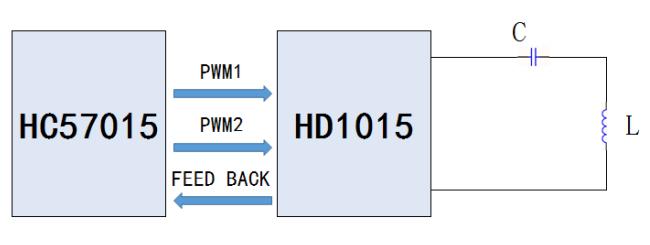

  HC57015简化应用电路:

  更多HC57015 15w无线快充芯片产品的详细手册或其他资料,请向我们申请。>>
