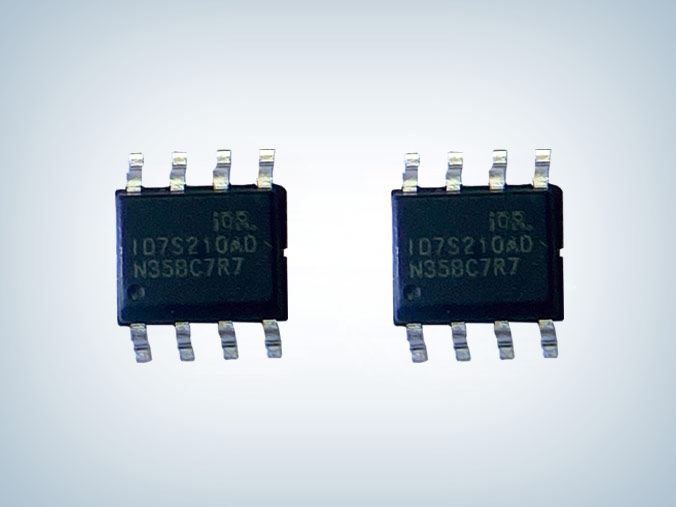

ID7S210 200V 自举式半桥驱动芯片

品牌:芯朋微/安趋
型号:ID7S210AD、ID7S210ADD、ID7S210BD
封装:SOP8/DFN2×3-8L
功率:200V
电流:1A/1A
订购热线:0755-23088888
  ID7S210 自举式半桥驱动芯片是低压高低侧栅极驱动芯片,有三个版本ID7S210AD、ID7S210ADD和ID7S210BD都具有集成自举二极管结构,输入功率电压高达 200V,1A/1A 拉灌电流能力,典型应用于电动车、低功率压缩机、无人机电调等领域!

  ID7S210驱动芯片特征
  ■ 高侧浮动偏移电压200V
  ■ 输入逻辑兼容3.3V和5V
  ■ dv/dt抗干扰能力±50 V/nsec
  ■ 内置自举二极管
  ■ 芯片工作电压范围5V~20V
  ■ 输出拉灌电流能力1A/1A
  ■ Vs负偏压能力典型值-10V

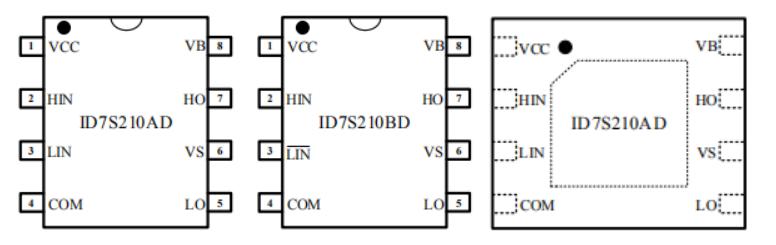

  封装订购信息

订购代码 封装
ID7S210ADSEC-R1 SOP8
ID7S210ADDEC-R1 DFN2×3-8L
ID7S210BDSEC-R1 SOP8

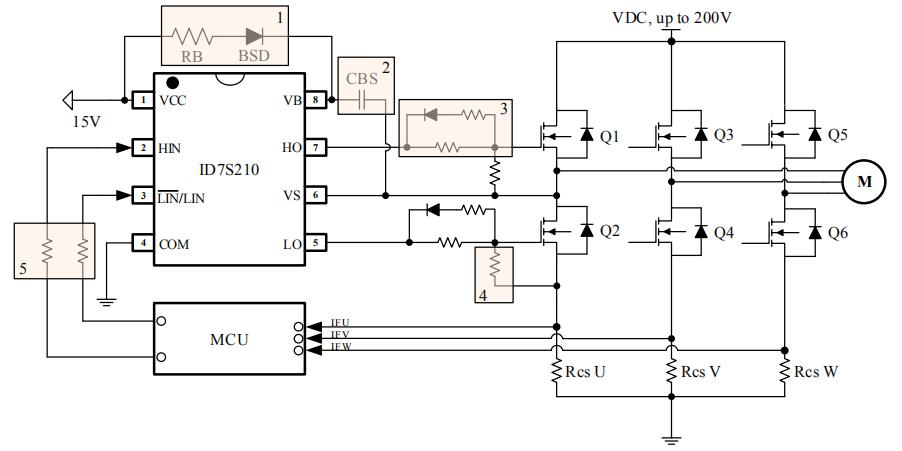

  典型应用电路图

  id7s210芯片应用领域
  ■ LV BLDC控制
  ■ LV DC电刷电机控制
  ■ DC DC转换器
  ■ 任意互补驱动转换器

  ID7S210自举式半桥驱动芯片其浮地通道能工作在200V的高压下。可用于驱动2个N沟道功率MOSFET构成的半桥拓扑。输入信号可以兼容CMOS和LSTTL信号,逻辑输入电平低至3.3V。具有大电流输出能力,输入端具有有效电平互锁保护功能,能够有效防止输出功率管共态导通。良好的延时匹配功能能够轻松适用于高频应用场合。是一款基于P衬底、P外延的高压、高速功率MOSFET,具有独立的高、低参考输出通道。
