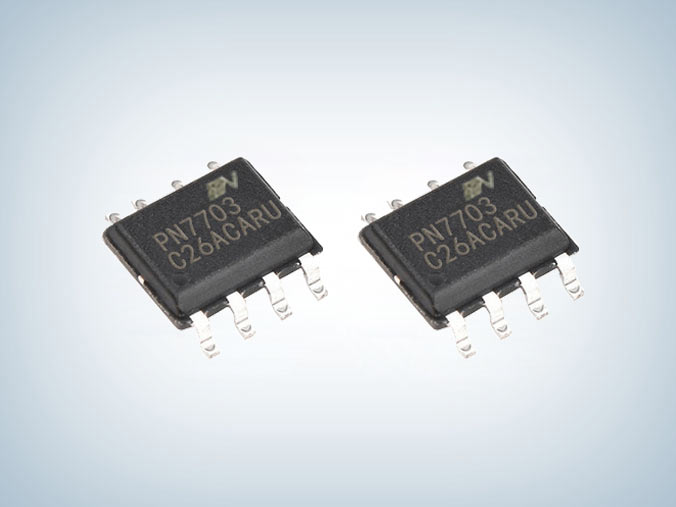

PN7703C/L/M 电动牙刷驱动芯片
所属分类：芯朋电机驱动芯片
品牌：芯朋微
型号：PN7703C/PN7703L/PN7703M
封装：SOP8/SOT23-6/DFN2×2
功率：0.8Ω
电流：2
型号：PN7703C/PN7703L/PN7703M
封装：SOP8/SOT23-6/DFN2×2
功率：0.8Ω
电流：2
订购热线：0755-23088888
PN7703C/L/M是一款具有超低功耗睡眠模式的两通道直流马达驱动芯片，其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。该芯片集成了欠压保护、过温保护和输出短路保护等功能。PN7703电动牙刷驱动芯片驱动级为HVCMOS结构，PN7703C/L导通电阻：HS+LS=0.8ohm，PN7703M导通电阻：HS+LS=1ohm。
PN7703产品特征
■ PN7703C宽电源电压范围：VM：1.8V～8V VCC：1.8V～8V
■ PN7703L宽电源电压范围：VCC：2V～8V
■ PN770M宽电源电压范围：1.8V～8V
■ 低导通电阻 (PN7703C/L: HS+LS=0.8ohm；PN770M: HS+LS=1ohm)
■ 正转、反转、刹车和睡眠模式
■ 低睡眠电流：IVCC<100nA (PN7703C: nSLEEP=“L”；PN7703L/M:IN1=IN2=0且维持1ms)
■ PN7703C/M提供最大2A峰值工作电流；PN7703L提供1.5A峰值驱动输出，0.8A连续驱动输出
■ 异常保护包括：电源欠压保护/内置过温保护/内置输出短路保护
封装/订购信息
| 订购代码 | 封装 |
| PN7703CDFC-R1 | DFN2×2 |
| PN7703CSEC-R1 | SOP8 |
| PN7703LTC-A1 | SOT23-6 |
| PN7703MSEC-R1 | SOP8 |

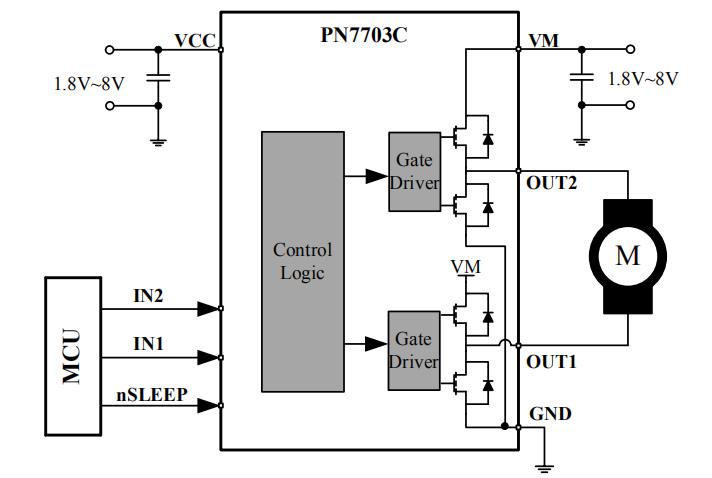

PN7703C典型电路图
PN7703C/L/M应用领域
■ 智能电表
■ 智能门锁
■ 摄像头
■ 玩具
PN7703C/L/M导通电阻小，带载能力强，Rdson:0.8Ω，连续驱动0.8A，被广泛应用在电动牙刷、小型玩具等，PN7703L可兼容MP6513L；PN7703C/PN7703M可兼容DRV8837C，更多PN7703C/L/M电动牙刷驱动芯片产品手册及应用资料请向摩登6电子申请。>>
