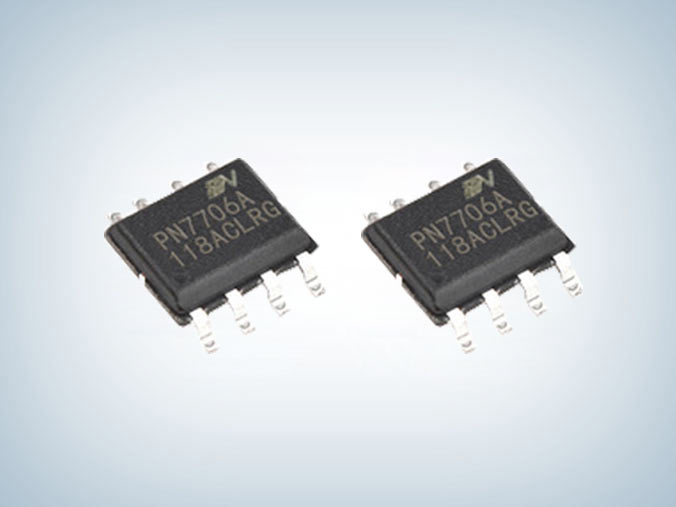

PN7706 24V智能电表马达驱动芯片

品牌:芯朋微
型号:PN7706
封装:SOP8-PP
功率:2.7V~24V
电流:3A
订购热线:0755-23088888
  PN7706 24V智能电表马达驱动芯片可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式,是一款具有低功耗睡眠模式、外部限流可调的两通道直流马达驱动芯片,两个输入管脚IN1和IN2兼容5V和3.3V信号控制,具有良好的抗干扰性。芯片驱动级为HVCMOS结构,高侧导通电阻0.3ohm,低侧导通电阻0.3ohm。

  PN7706芯片特征
  ■ 宽电源电压范围:2.7V~24V
  ■ 低导通电阻(HS:0.3ohm;LS:0.3ohm)
  ■ 正转、反转、刹车和睡眠模式
  ■ 低睡眠电流:IVCC<10uA(IN1=IN2=0V,维持1ms 以上)
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 提供最大3A峰值工作电流
  ■ 异常保护反馈功能,异常保护包括:内置输出短路保护、电源欠压保护 、内置过温保护。

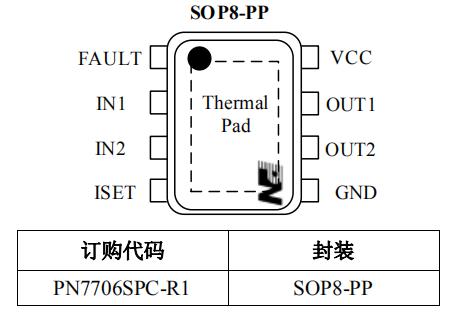

  封装/订购信息

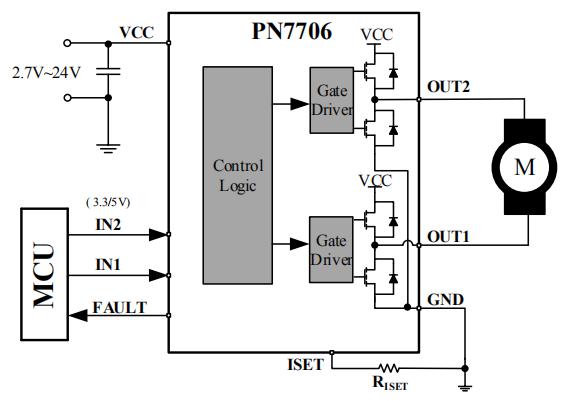

  PN7706典型电路

  应用领域
  ■ 智能电表
  ■ 智能门锁
  ■ 家电
  ■ 摄像头
  ■ 直流有刷电机应用

  PN7706智能电表马达驱动芯片采用SOP8-PP封装,无需功率电阻,减小布局面积,集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能,并且可以将错误状态反馈给MCU,保障马达安全工作,Rdson:0.6Ω,连续驱动2A,带散热焊盘,更多PN7706 24V智能电表马达驱动芯片产品手册及应用资料请向摩登6电子申请。>>
