PN7762/3/4 mos管低侧驱动芯片

所属分类：芯朋电机驱动芯片

品牌：芯朋微
型号：PN7762/3/4

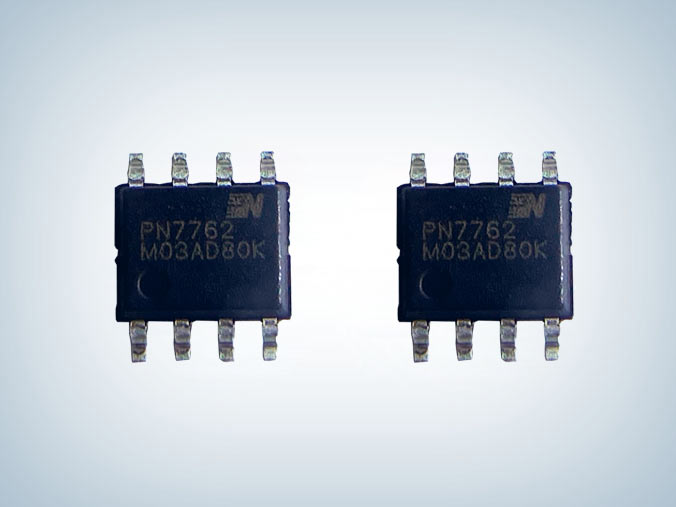

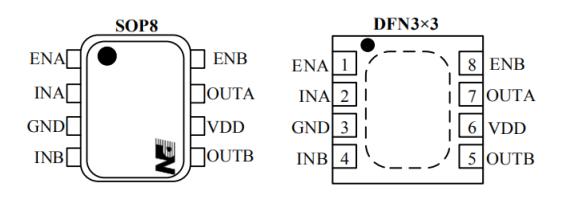

封装：SOP8/DFN3×3
功率：4.5V～30V
电流：5A

订购热线：0755-23088888

产品详情应用领域

　　PN7762/3/4是一款双通道、高速低侧栅极驱动芯片，该芯片可以作为大功率MOSFET和IGBT的驱动开关。　　

　　PN7762/3/4 mos管低侧驱动芯片输出可以提供高达5A拉电流和5A灌电流的峰值电流脉冲，且输入信号到输出信号的传播延时极小，典型值为22ns。此外，该芯片的两个通道之间的传播匹配延时小于2ns，可将两个通道并联使用。　　

　　该芯片的输入管脚INA、INB兼容5V和3.3V信号控制，具有良好的抗干扰性。

　　PN7762/3/4芯片特性　　

　　■ 宽电源电压范围：4.5V～30V 　　

　　■ 两个独立的栅极驱动通道　　

　　■ 5A峰值拉电流和灌电流　　

　　■ 快速传播延时（典型值22ns）　　

　　■ 快速上升和下降时间（典型值7ns）　　

　　■ 两通道间延时匹配时间典型值为1ns　　

　　■ 针对更高的驱动电流，两个输出可以并联使用　　

　　■ 当输入管脚悬空时，输出保持为低电平　　

　　■ 采用DFN3×3和SOP8封装

　　封装/订购信息

订购代码	封装
PN7762SEC-R1	SOP8
PN7763SEC-R1	SOP8
PN7764SE-A1	SOP8
PN7762DF-A1	DFN3×3
PN7763DF-A1	DFN3×3
PN7764DF-A1	DFN3×3

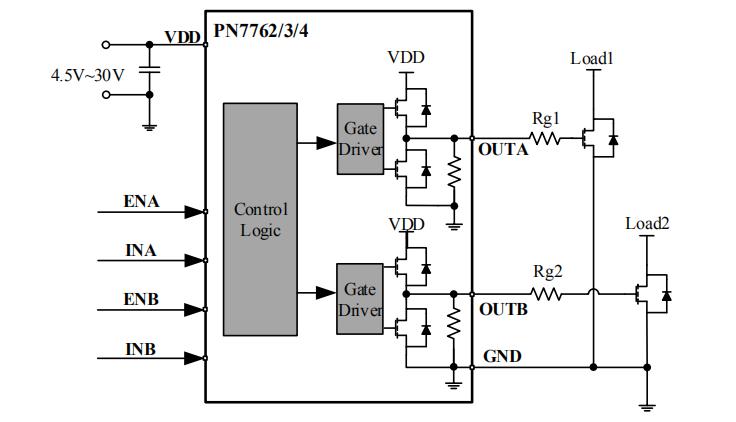

　　典型电路图

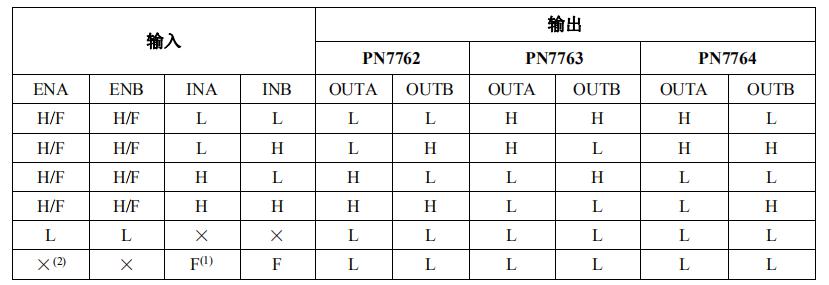

　　PN7762/3/4 mos管低侧驱动芯片真值表

　　应用领域　　

　　■ 开关模式电源　　

　　■ 电机控制　　

　　■ 功率MOSFET和IGBT栅极驱动器

　　PN7762/3/4 是具有 5A 峰值驱动电流的双通道低侧栅极驱动芯片，工作电压、导通电阻、拉/灌电流与TI-UCC27324、ST-PM8834、ADI-ADP3654、英飞凌-2EDN7524G基本一致，是可以兼容的，更多PN7762/3/4 mos管低侧驱动芯片产品手册及应用资料请我们申请。>>
