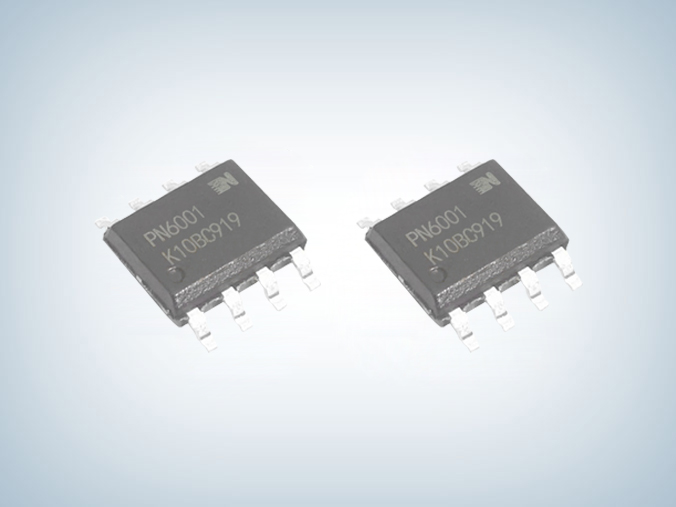

PN6001 无电感5V输出降压芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN6001SEC-R1
封装:SOP8
功率:5V
电流:
订购热线:0755-23088888
  PN6001无电感5V输出降压芯片是一款离线式无电感稳压器芯片,提供5 V 输出电压。该芯片集成了过流保护、过温保护、输出过载保护及输出过压保护等功能,VDD 和 VOUT 耐压均为 20 V。PN6001 可以为客户提供极高性价比的离线式恒压电源方案,无需电感,续流二极管以及高压储能电容,是替代阻容降压方案的理想选择。

  PN6001芯片特性
  ■ 全输入电压范围:80~265VAC
  ■ 内置700V智能MOS
  ■ 高精度输出电压:≦2 %
  ■ 系统外围精简,无电感
  ■ 固定输出5V
  ■ 传导性能优异,无需X电容
  ■ IO管脚(VDD,VOUT)耐压≥20V
  ■ 全面的异常智能保护:过流保护(OCP) 、过温保护(OTP)、输出过载保护(OLP)、输出过压保护。

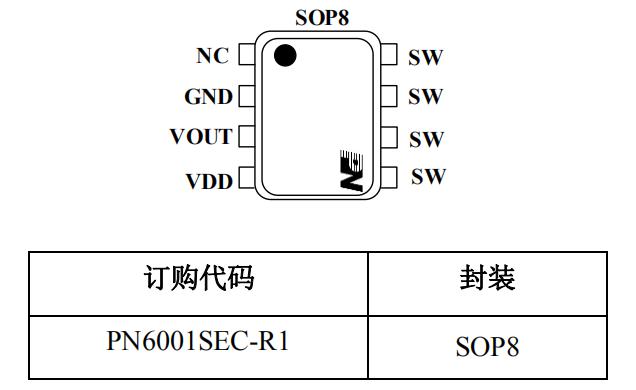

  封装/引脚描述

引脚序号 引脚名称 引脚功能
1 NC 空脚。
2 GND 芯片地。
3 VOUT LDO 输出,输出 5 V。
4 VDD 芯片电源脚,为内部 LDO 供电。
5,6,7,8 SW 高压 MOSFET 漏极脚,为芯片的高压电源输入,接半波或桥式整流电路。

  输出功率
输入电压 环境温度 TA=25°C 环境温度 TA=75°C
110VAC 5 V/35mA 5 V/25mA
230VAC 5 V/25mA 5 V/20mA

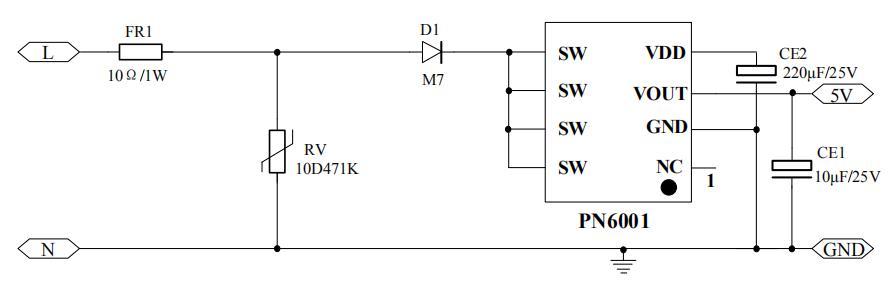

  典型应用电路

  应用领域
  ■ 小家电电源
  ■ 仪表显示供电电源

  PN6001无电感5V输出降压芯片是高压离线式无电感高精度稳压芯片,固定5 V 输出电压,系统外围精简,无需电感,续流二极管以及高压储能电容,广泛应用于小家电电源、仪表显示供电电源等领域,更多PN6001无电感5V输出降压芯片产品手册、电气特性等资料请向摩登6电子申请。>>
