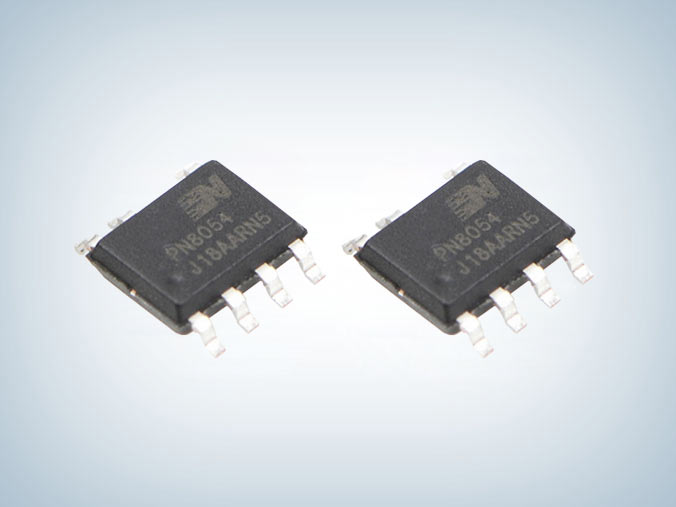

PN8054E 非隔离15V0.3A电源芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8054ESSC-R1
封装:SOP7
功率:4.5W
电流:0.3A
订购热线:0755-23088888
  PN8054E集成PFM控制器及670V高雪崩能力智能功率MOSFET,用于外围元器件极精简的小功率非隔离开关电源。PN8054E内置高压启动模块,实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能,包括过载保护,欠压保护,过温保护。另外PN8054E的降频调制技术有助于改善EMI特性。

  PN8054芯片特征
  ■ 内置670V高雪崩能力智能功率MOSFET
  ■ 内置高压启动电路
  ■ 优化适用于15V输出非隔离应用
  ■ 半封闭式稳态输出功率4.5W @230VAC
  ■ 改善EMI的降频调制技术
  ■ 优异的负载调整率和工作效率
  ■ 全面的保护功能:过载保护(OLP)、过温保护(OTP、欠压保护(UVLO)。

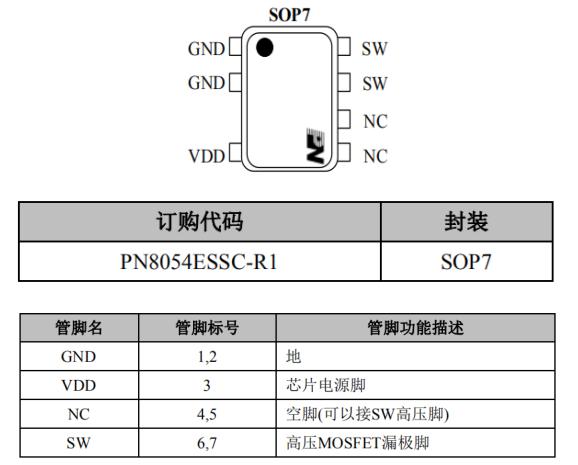

  封装及管脚定义

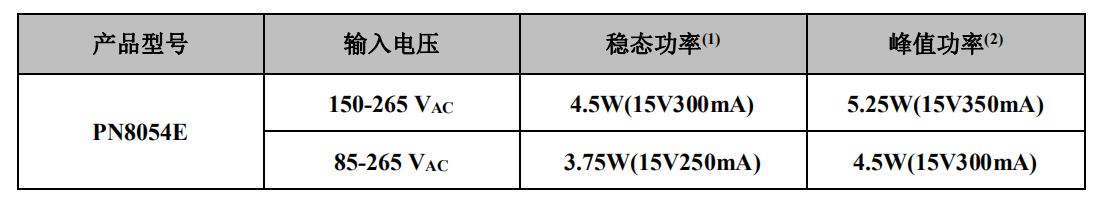

  典型功率

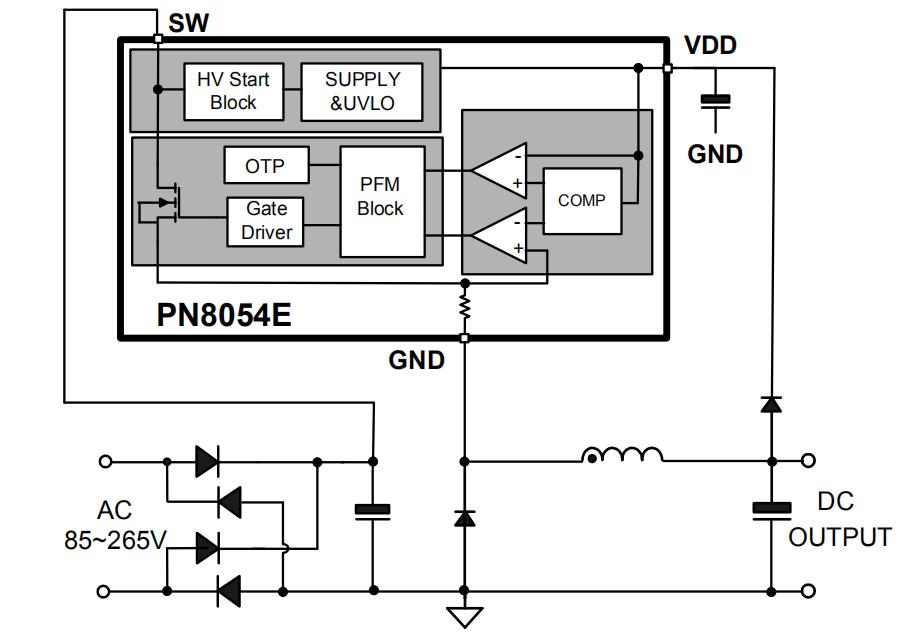

  典型应用电路图

  应用领域
  ■ 非隔离辅助电源

  PN8054E非隔离15V0.3A电源芯片是高性能非隔离交直流转换芯片,适用于15V输出非隔离辅助电源,典型应用于150-265 VAC,4.5W(15V300mA);85-265 VAC,3.75W(15V250mA),更多PN8054芯片产品手册及应用资料请向芯朋微代理摩登6电子申请。>>
