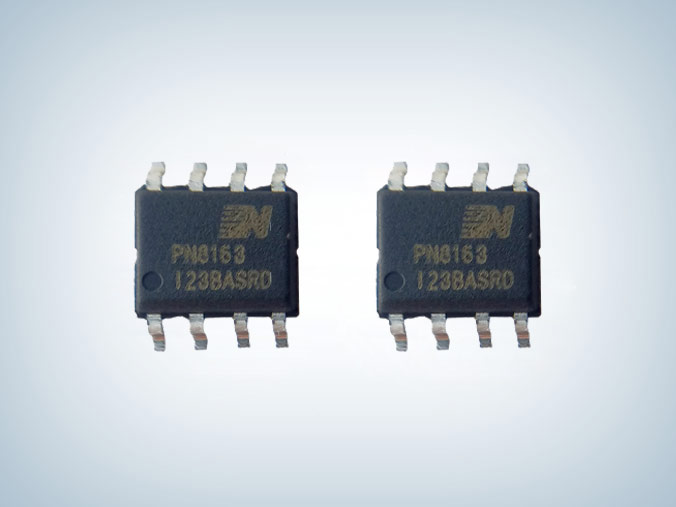

PN8163 48V0.35A poe电源芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8163
封装:SOP-8
功率:20W
电流:0.35
订购热线:0755-23088888
  PN8163内部集成了准谐振工作模式的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。
  PN8163 poe电源芯片提供了极为全面和性能优异的保护功能,包括输出过压保护、逐周期过流保护、过载保护、软启动、输入欠压保护功能。通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和Soft Driver技术充分保证良好的EMI表现。

  PN8163 poe电源芯片特性
  ■ 内置650V高雪崩能力的功率MOSFET
  ■ 准谐振工作
  ■ 最高开关频率125kHz
  ■ 外围精简,无需启动电阻及CS检测电阻
  ■ 高低压脚位两侧排列提高安全性
  ■ 内置高压启动,空载待机功耗<50mW @230VAC
  ■ 改善EMI的频率调制技术
  ■ 供电电压9-38V,适合宽输出电压应用
  ■ 优异全面的保护功能
  ■ 过温保护
  ■ 输出过压保护
  ■ 输入欠压保护
  ■ 逐周期过流保护
  ■ 输出开/短路保护
  ■ 次级整流管短路保护
  ■ 过负载保护

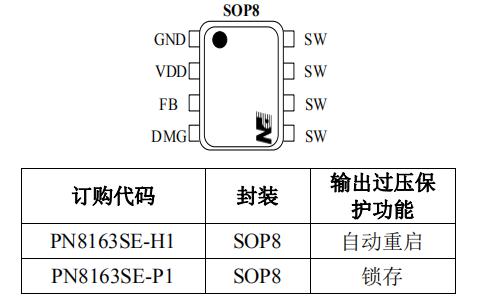

  封装/订购信息

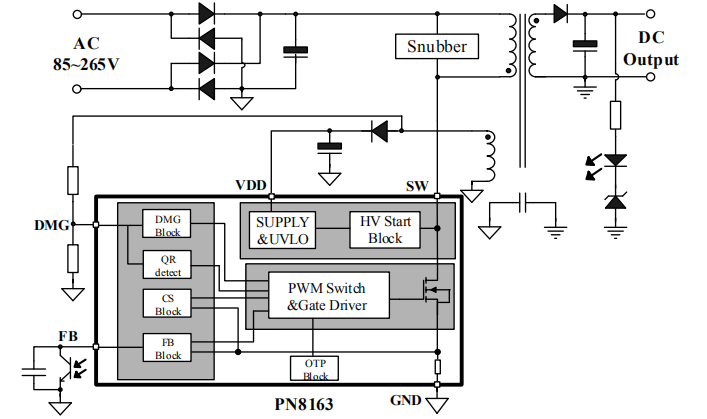

  典型电路图

  应用领域
  ■ 充电器
  ■ 适配器
  ■ 开放式开关电源

  PN8163 poe电源芯片采用SOP8封装,是高性能准谐振交直流转换芯片,在85~265VAC电压下,功率可达20W,广泛应用于48V0.35A POE 电源方案,具有外围精简、输出过压后锁死、OCP点精准等特点,可为POE高清摄像头、无线路由、网络电话机等设备安全可靠运行保驾护航,更多产品手册及应用资料请向摩登6电子申请。>>
