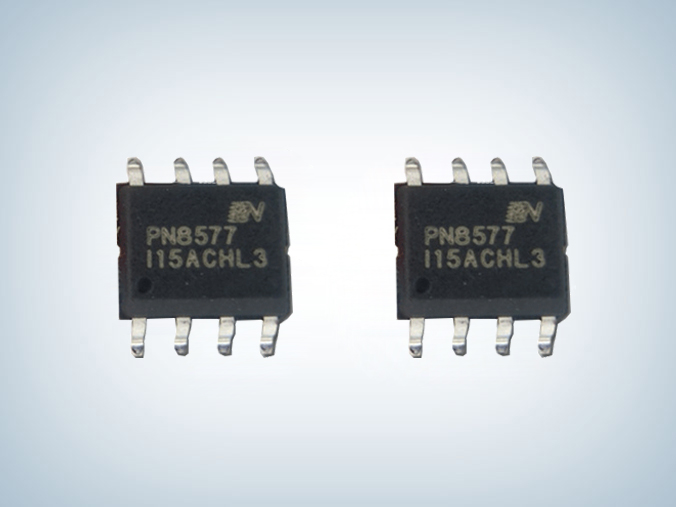

PN8577 18W 原边反馈控制器内置BJT

所属分类：Chipown/芯朋微

品牌：芯朋微
型号：PN8577SE-A1
封装：SOP8
功率：18W
电流：

订购热线：0755-23088888

产品详情应用领域

　　PN8577是一款高性能的原边反馈控制器。PN8577工作在原边检测和调整模式，可省略系统的光耦和TL431。PN8577拥有恒压恒流控制环路，可以实现高精度的恒压、恒流输出，以满足大部分充电器和适配器需求。PN8577极低的芯片功耗使得系统能够满足较高的待机功耗标准。

　　该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、过温保护、输出短路保护、CS开短路保护和输入欠压保护等。

　　PN8577特性　　

　　■ 内置800V BJT　　

　　■ 采用多模式技术提高效率　　

　　■ 优化的启动方式，更短输出上升时间　　

　　■ 全电压输入范围±5%的CC/CV精度　　

　　■ 原边反馈可省光耦和TL431　　

　　■ 恒压、恒流、输出线补偿外部可调　　

　　■ 无需额外补偿电容　　

　　■ 无音频噪声　　

　　■ 智能保护功能　　

　　■ 过温保护(OTP)　　

　　■ VDD欠压&过压保护UVLO&OVP)　　

　　■ 逐周期过流保护(OCP)　　

　　■ CS开/短路保护(CS O/SP)　　

　　■ 输入欠压保护(BO)

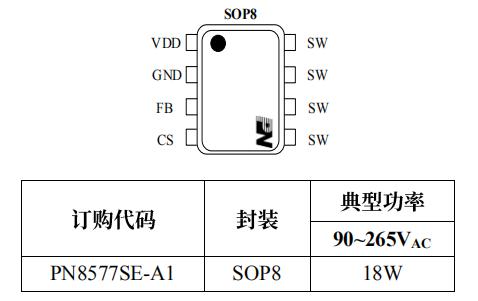

　　封装订购信息及管脚定义

管脚名	管脚标号	管脚功能描述
VDD	1	工作电压输入引脚
GND	2	地电位
FB	3	反馈引脚，辅助绕组电压通过电阻反馈稳定输出
CS	4	电流检测引脚
SW	5,6,7,8	高压BJT的Collector端引脚，跟变压器初级相连

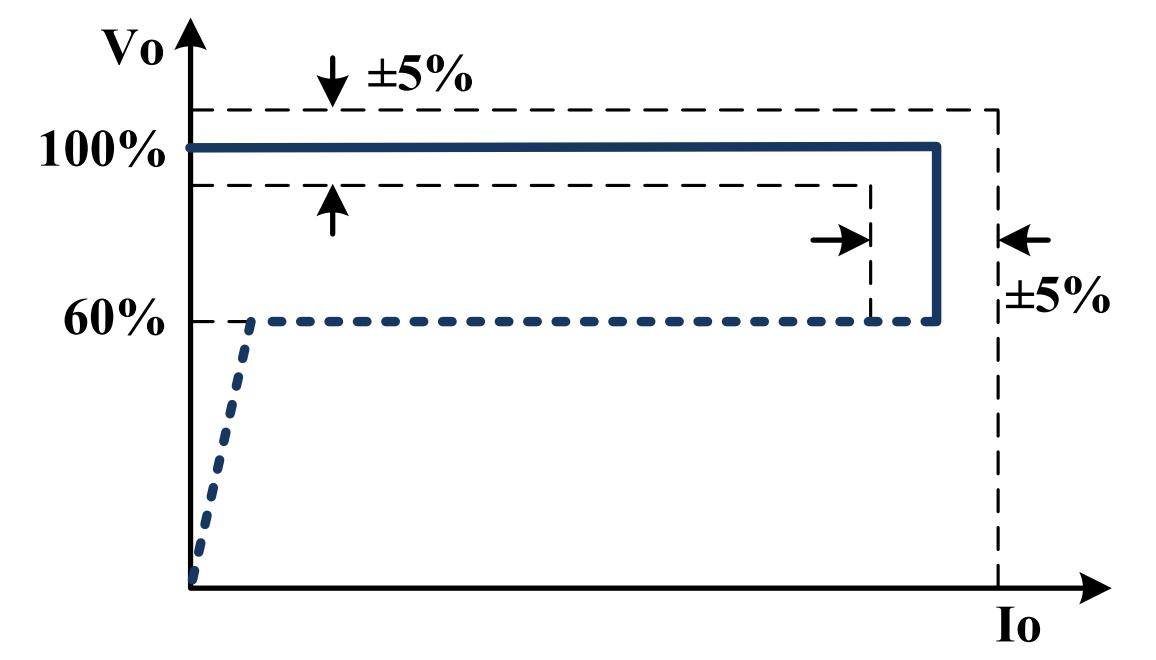

　　PN8577SE-A1输出特性

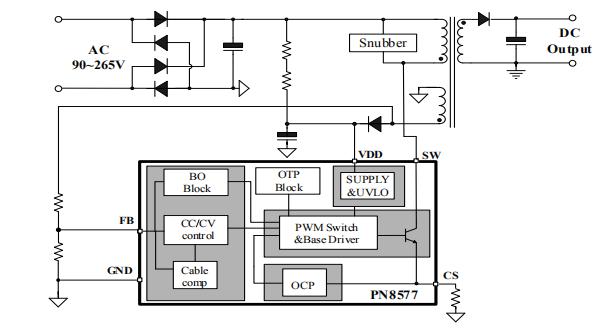

　　典型电路

　　应用领域　　

　　■ 开关电源适配器　　

　　■ 电池充电器　　

　　■ 机顶盒电源

　　PN8577集成低待机功耗原边反馈控制器及800V BJT，采用SOP-8封装，在90~265Vac下典型应用功率18W，引脚和功能与FMD/辉芒微FT8395基本一致，PN8577可兼容替代FT8395，用于低成本、外围元器件精简的充电器、适配器和内置电源，更多PN8577SE-A1产品手册及应用替代资料请向摩登6电子申请。>>
