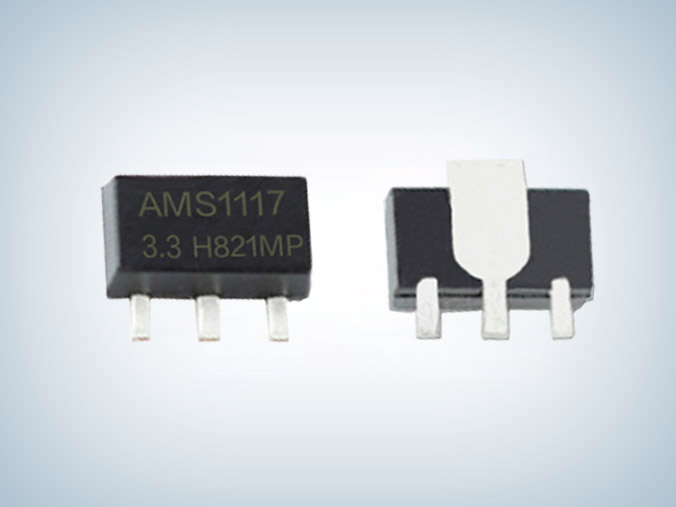

ams1117-3.3v电源稳压芯片

所属分类:优势产品
品牌:PUOLOP迪浦
型号:AMS1117-3.3V
封装:SOT-223
功率:1.2V1.8V,3.3V,5V
电流:1A
订购热线:0755-23088888
  概述:AMS1117是一款低压差的线性稳压器,ams1117-3.3v电源稳压芯片采用SOT-223封装。

  ams1117稳压芯片特点:
  ■ 包括三端可调输出和固定电压输出版本(固定电压包括 1.2V1.8V, 3.3V,5V等,其他电压规格可根据用户定制)
  ■ 最大输出电流为 1A
  ■ 输出电压精度高达±2%
  ■ 稳定工作电压范围为高达 12V
  ■ 电压线性度为 0.2%
  ■ 负载线性度为 0.4%
  ■ 环境温度:TA的范围是-20℃~125℃

  ams1117-3.3引脚图:

  固定电压型引脚定义
引脚号 符号 定义
1 GND 接地脚
2 Vout 输出端
3 Vin 输入端
  可调电压型引脚定义
引脚号 符号 定义
1 Agj 可调端
2 Vout 输出端
3 Vin 输入端

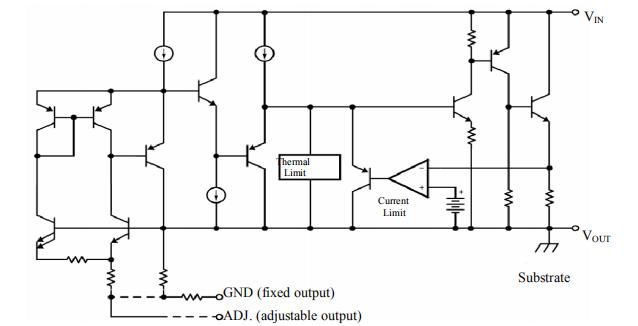

  ams1117稳压电路图

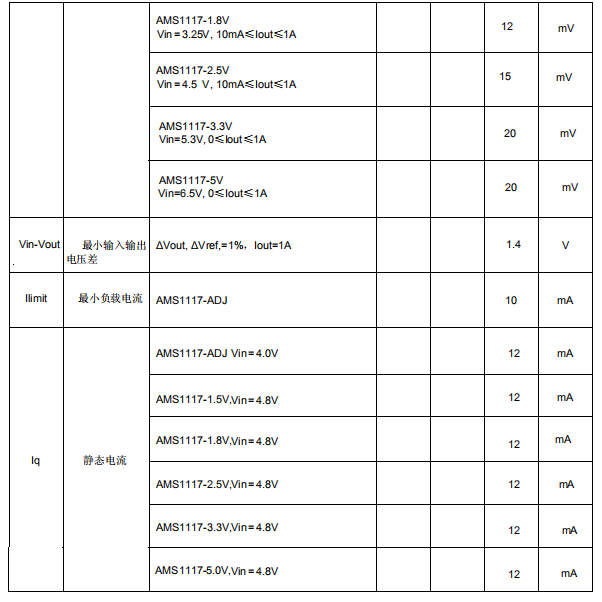

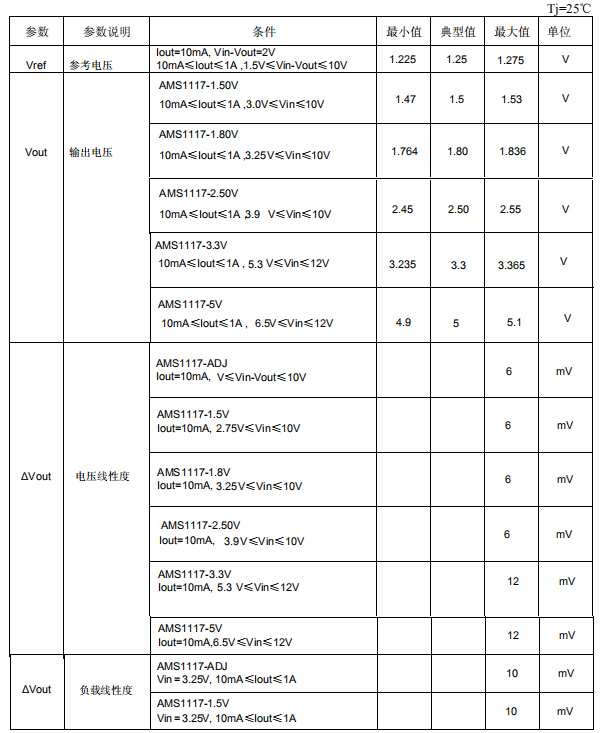

  主要参数和工作特性

    应用领域:
  ■ 计算机主板、显卡
  ■ LCD 监视器及LCD TV
  ■ DVD 解码板
  ■ ADSL 等设备
  ■ 开关电源的后级稳压

  更多ams1117-3.3v电源稳压芯片产品手册、极限值、主要参数和工作特性、样品及技术资料请向摩登6电子申请。>>
