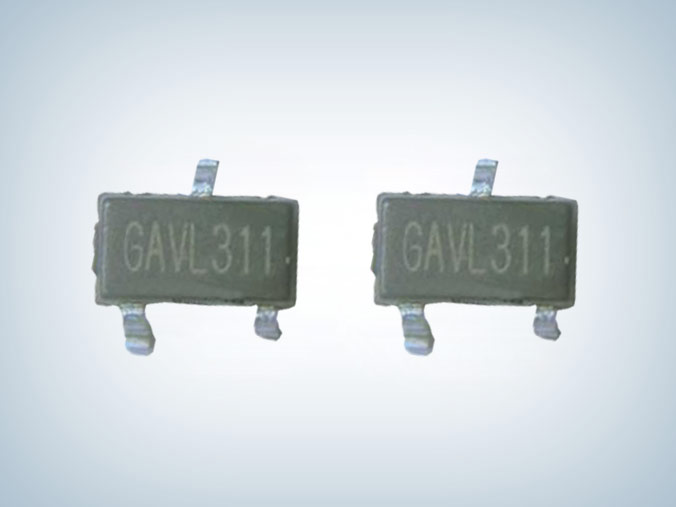

KP3111 5V非隔离小家电恒压恒流芯片

所属分类:优势产品
品牌:KIWI/必易
型号:KP3111SPA ,KP3111LPA ,KP3111LGA
封装:S0P-8、T0-92、S0T23-3L
功率:5V
电流:220mA/200mA
订购热线:0755-23088888
  KP3111电源芯片系列有KP3111SPA SOP-8(最大输出电流@85-265Vac 5V220mA),KP3111LPA T0-92(最大输出电流@85-265Vac 5V220mA),KP3111LGA S0T233L(最大输出电流@85-265Vac 5V200mA)多种规格类型产品,典型应用于小家电电源、辅助电源等领域。
  KP3111恒流恒压芯片是一款非隔离型、高集成度且低成本的PWM功率开关,适用于降压型和升降压型电路。
  KP3111采用高压单晶圆工艺,在同一片晶圆上集成有500V高压MOSFET和采用开关式峰值电流模式控制的控制器。在全电压输的范围内可以保证高精度的5V默认输出。在芯片内部,振荡器频率固定为31kHz且带有抖烦功能,在保证输出功率的条件下优化了EM效果。同时,芯片设计有轻重载模式,可轻松获得低于50mW的待机功耗。
  KP3111电源芯片集成有完备的保护功能:VDD欠压保护、逐周期电流限制、过热保护、过载保护和短路保护等。

  KP3111电源芯片特点
  ■ 高精度5V默认输出
  ■ 集成500V高压MOSFET和高压启动电路
  ■ 低系统成本
  ■ 支持降压和升降压电路
  ■ 开关式峰值电流模式控制
  ■ 低待机功耗小于50mW
  ■低工作电流,支持小VDD电容
  ■ 集成31KHz带抖频功能振器
  ■ 集成款启动电路
  ■ 集成式保护功能:过载保护(OLP)、过热保护(OTP)、逐周期电流限制(OCP)、前沿消隐(LEB)、VDD欠压保护
  ■ 可选封装S0P-8、T0-92与S0T23-3L

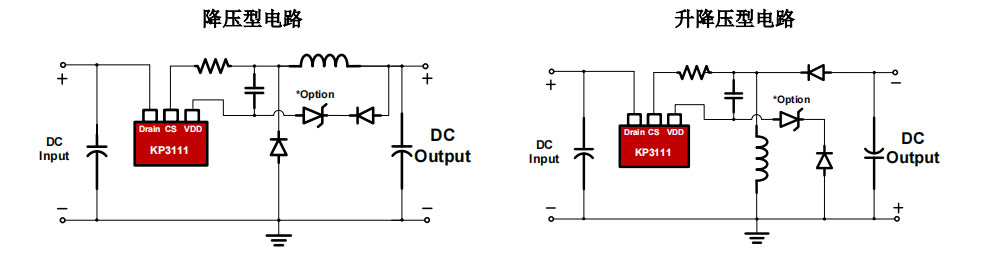

  典型应用电路图

  输出功率表及订货信息
型号 封装类型 最大输出电流@85-265Vac 描述
KP3111SPA SOP-8 220mA 无铅、编带盘装,4000颗/卷
KP3111LPA TO-92 220mA 无铅、编带盘装,2000颗/盒(卷)
KP3111LGA SOT23-3L 200mA 无卤、编带盘装,3000颗/卷

  典型应用领域
  ■ 小家电电源
  ■ 辅助电源

  KP3111 5V非隔离恒压恒流芯片是高性能、低成本离线式PWM功率开关,内部集成有500V高压MOSFET,有S0P-8、T0-92与S0T23-3L多种封装可选,适用于小家电和辅助电源应用场合所需的离线式降压电路和升降压电路,也可用于线性电源的替代型电源。芯片采用开关式峰值电流模式控制,默认5V高精度输出时最大程度降低了系统成本,更多kp3111恒流恒压芯片产品规格书、样品及价格请向摩登6电子申请。>>
