NDP5102SE 双口usb识别ic

所属分类:优势产品
品牌:LONTEN/龙腾
型号:NDP5102SE

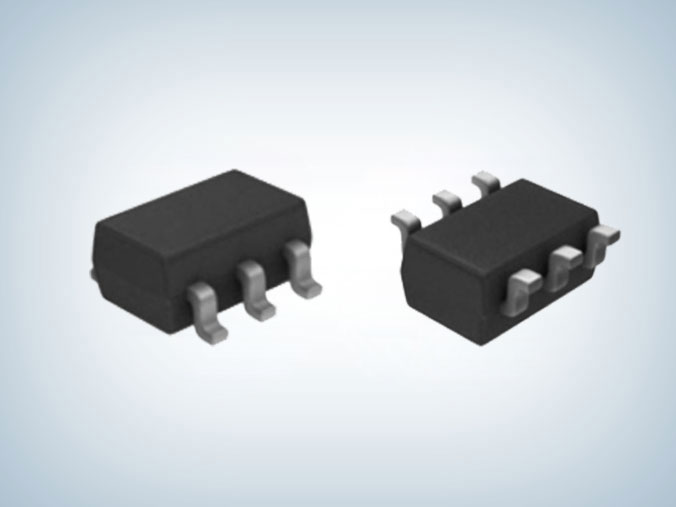

封装:SOT23-6
功率:4.5V至5.5V
电流:
订购热线:0755-23088888
  NDP5102SE是一款双口USB识别IC,USB充电协议端口控制IC,可自动识别充电设备类型,并通过对应的USB充电协议提供正确的电气特征,使之获得最大充电电流,在保护充电设备的前提下节省充电时间。

  NDP5102SE 双口usb识别ic为以下专用充电方案中的兼容设备充电:分压器DCP,需要施加2.7 V电压;D+和D-线的电压是2.7 V分别地;BC1.2 DCP,要求短接D+线路到D线;中国电信标准YD/T;1591-2009短路模式,要求短接;D+线到D-线,D+和D-线均为1.2 V。

  NDP5102SE特性
  ■ 支持USB DCP短接D+线路到每个USB电池充电的D线规范,修订版1.2(BC1.2)
  ■ 支持短路模式(将D+线路短路至D线)中国电信行业标准YD/T 1591-2009
  ■ 支持USB DCP在D上应用2.7 V+
  ■ 线路和D线2.7 V
  ■ 支持USB DCP在D上应用1.2 V+和D线
  ■ 自动切换D+和D-线
  ■ 连接设备的连接
  ■ 工作范围:4.5V至5.5V
  ■ 提供SOT23-6封装

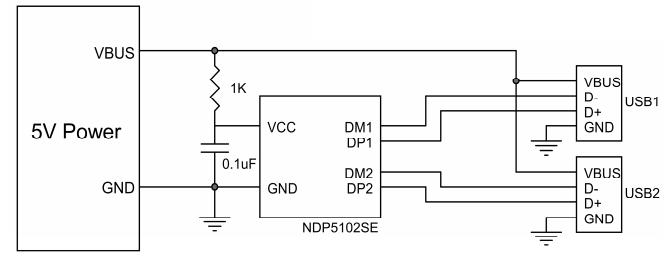

  典型应用电路图

  NDP5102SE应用领域
  ■ 车载充电器
  ■ 车载USB电源充电器联网系统
  ■ 其他USB充电器

  NDP5102SE usb识别ic是双USB专用充电端口控制器,NDP5102SE支持USB电池充电规范,修订版1.2(BC1.2),中国电信行业标准YD/T 1591-2009,分频器模式,D+和D-线路上均为1.2 V等四种最常见的协议,摩登6电子提供NDP5102SE样品申请,NDP5102SE规格书资料及技术支持。
