NS6316 DC-DC同步降压IC

所属分类:优势产品
品牌:纳芯威
型号:NS6316
封装:SOP-8
功率:1.8V 至 28V
电流:3A
订购热线:0755-23088888
  NS6316 DC-DC同步降压IC,采用 SOP8 的标准封装,是支持高电压输入的同步降压电源管理芯片,在 4~30V 的宽输入电压范围内可实现 3A的连续电流输出。通过调节 FB 端口的分压电阻,可以输出 1.8V 到 28V 的稳定电压。NS6316 具有优秀的恒压/恒流(CC/CV)特性。NS6316 采用电流模式的环路控制原理,实现了快速的动态响应。NS6316工作开关频率为 130kHz,具有良好的 EMI 特性。
  NS6316DC-DC同步降压IC内置线电压补偿,可通过调节 FB 端口的分压电阻阻值来实现。NS6316 不仅可实现单芯片降压电源管理方案,还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。另外,芯片包含多重保护功能:过温保护,输出短路保护和输入欠压/过压保护等。

  NS6316特性
  ■ 宽输入电压范围:4V 至 30V
  ■ 宽输出电压范围:1.8V 至 28V
  ■ 效率可高达 92%以上
  ■ 超高恒流精度:±5%
  ■ 恒压精度:±5%
  ■ 无需外部补偿
  ■ 开关频率:130kHz
  ■ 输入欠压/过压、输出短路和过热保护
  ■ SOP-8 封装
  ■ 输出电流:3A

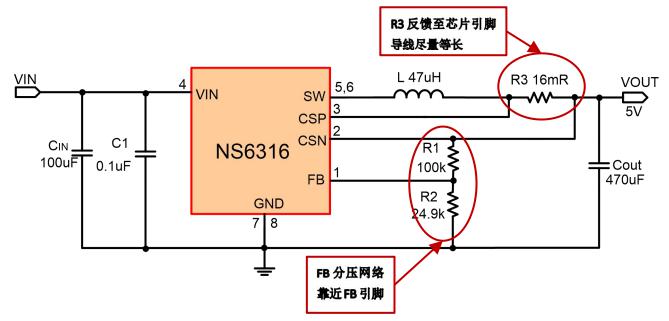

  典型应用电路图

  应用领域
  ■ 车载充电器/适配器
  ■ 线性调节前置稳压器
  ■ 分布式供电系统
  ■ 电池充电器

  NS6316是4-30V输入3A输出DC-DC同步降压IC,采用固定频率的电流模式架构,可与市场上 QC2.0/QC3.0 识别芯片组合使用,支持对带有快充功能的设备充电,更多NS6316 DC-DC同步降压IC详细手册及应用资料请向摩登6电子申请。>>
