QX5241_LED芯片QX5241

所属分类:QX泉芯系列
品牌:QX/泉芯
型号:QX5241
封装:SOT-23-6
功率:
电流:
订购热线:0755-23088888
QX5241产品描述:
QX5241是一款降压型的高精度高亮yle="font-size: 12px;">度LED恒流驱动控制器
QX5241通过一个外接电阻设定输出电流,最大输出电流可达2.5A;电流检测精度最高可达±1%;外围只需很少的元件就可实现降压、恒流驱动功能,并可以通过DIM引脚实现辉度控制功能。系统采用电感电流滞环控制方式,对负载瞬变具有非常快的响应,对输入电压具有高的抑制比其电感电流纹波为20%,且最高工作频率可1MHz。
QX5241特别适合宽输入电压范围的应用,其输入电压范围从5.5V到36V;而工作温度范围从-20oC到85oC。
QX5241特别内置了一个LDO,其输出电压为5V,最大可提供5mA电流输出。

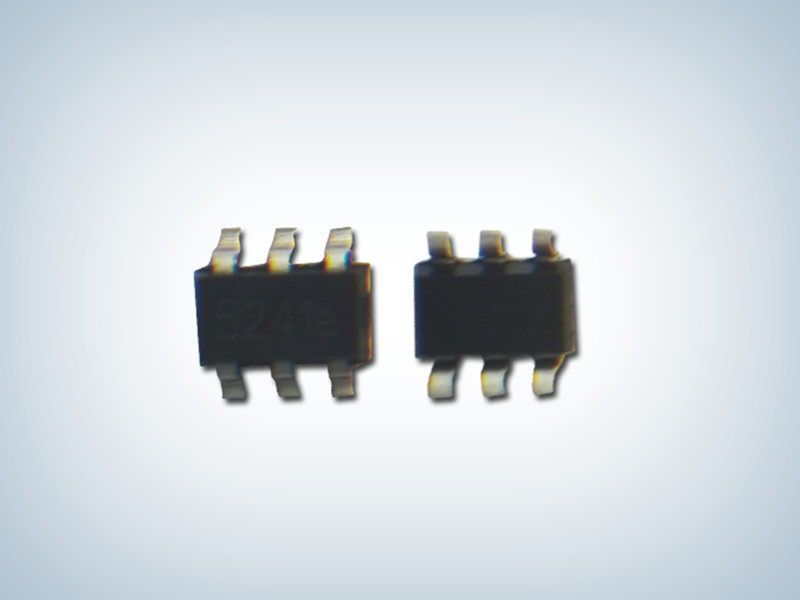

QX5241采用小的SOT23-6封装。

QX5241产品特点:
最大输出电流:2.5A;
高效率:96%;
高端电流检测;
最大辉度控制频率:5KHz;
滞环控制,无需补偿;
最高工作频率:1MHz;
电流精度:最高可达±1%;
宽输入电压:5.5V~36V;
最高输出功率: 25W;
5V,5mA片上稳压器;

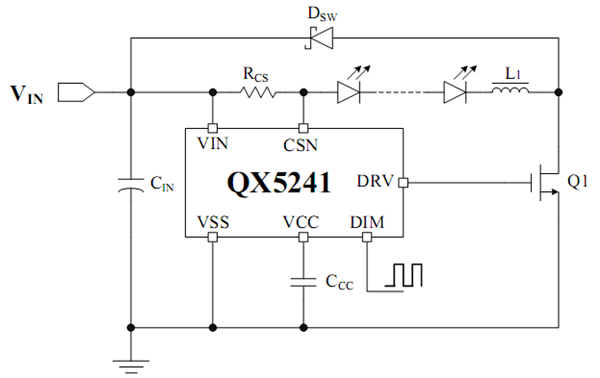

 典型应用图
