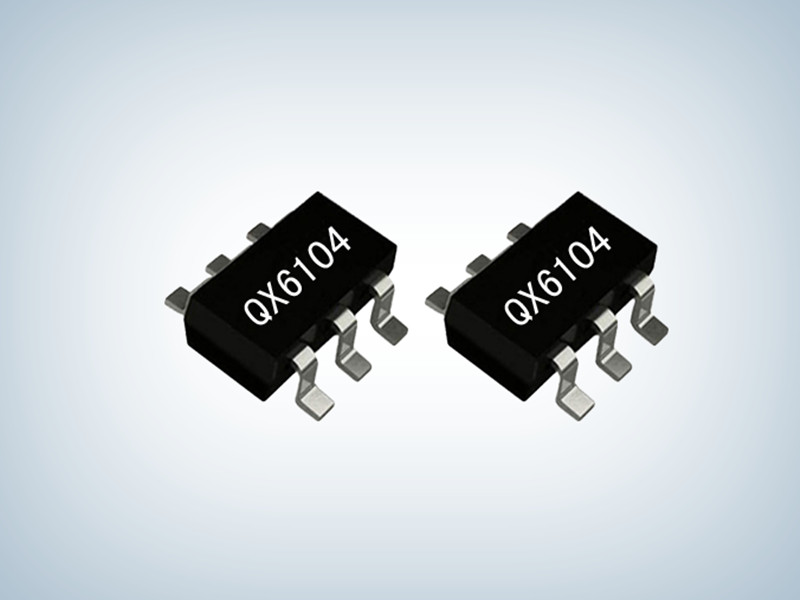

QX6104_LED非隔离恒流驱动芯片 QX6104

所属分类:QX泉芯系列
品牌:泉芯
型号:QX6104
封装:SOT-23-6
功率:60W
电流:2A
订购热线:0755-23088888
QX6104产品描述:
QX6104 是一款高精度降压型大功率LED恒流驱动芯片。适用于交流 85V到265V全范围输入电压的大功率 LED恒流驱动电源。
专利的高端电流检测、固定频率、电流模 PWM 控制方式,具有优异的线性调整率和负载调整率。芯片典型工作频率约65KHz。
芯片采用的特有恒流控制方式,使得LED输出电流精度达到±3%以内。
芯片内部集成的抖频功能可降低EMI成本。内置环路补偿与斜坡补偿,无需外部补偿,应用设计简单。
QX6104具有多重保护功能,包括DRV驱动 MOS 栅极电压钳位、LED开路/短路保护,逐周期限流保护,输入供电欠压/过压保护及电源嵌位等功能

QX6104产品特点:
高端 MOS 驱动
输出电流:可达 2A
LED均值电流控制:恒流效果
LED输出电流精度:±3%
高效率:最高可达93%以上
固定工作频率,电流模 PWM
抖频功能
内置环路补偿、斜坡补偿
LED开路/短路保护
芯片供电欠压/过压保护
功率管栅极电压嵌位:17V

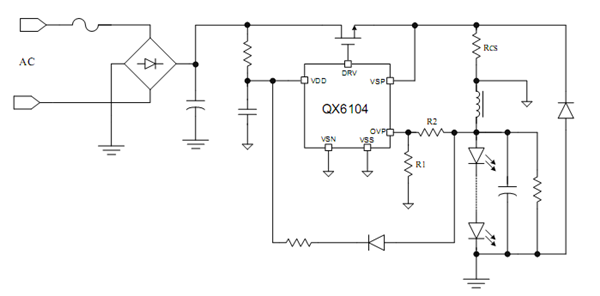

典型应用图
