QX9920产品特点：
QX9920 是一款高效率，稳定可靠的高亮度LED灯恒流驱动控制芯片，内置高精度比较器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串的恒流驱动.
QX9920 是一款高效率，稳定可靠的高亮度LED灯恒流驱动控制芯片，内置高精度比较器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串的恒流驱动.
QX9920采用固定关断时间的峰值电流控制方式，其工作频率最高可达1MHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。关断时间最小为620ns，并可通过外部电容进行调节，工 作频率也可根据用户要求进行调节。在EN端加PWM信号，可调节LED灯的亮度。
QX9920通过调节外置电流检测电阻的阻值来设置流过LED灯的电流，从而设置LED灯的亮度，流过LED灯的电流可从几十毫安到2.5安培变化。

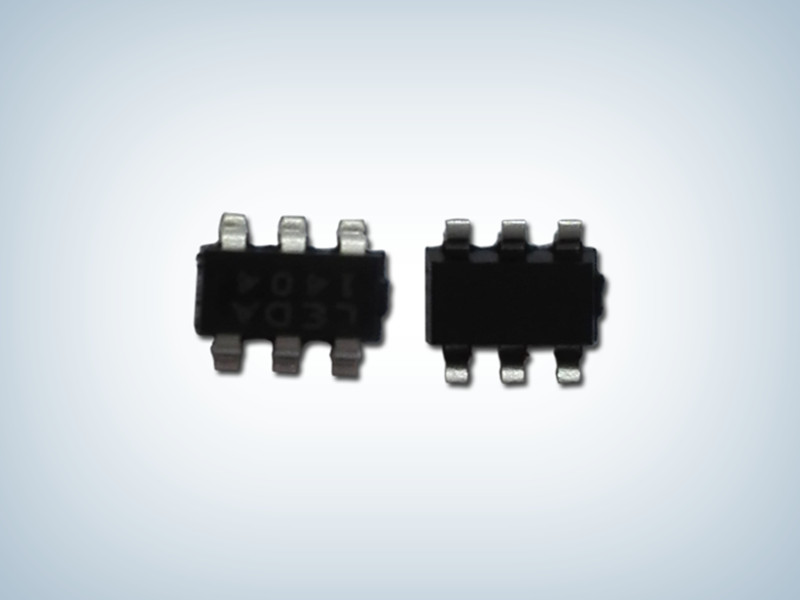

QX9920采用SOT23-6封装。
QX9920产品特点：
宽输入电压范围：2.5V~100V
高效率：可高达90%
最大工作频率：1MHz
芯片供电欠压保护：2.5V
峰值电流采样电压：250mV
亮度可调：EN端加PWM信号
关断时间可调
内置电流采样前沿消隐电路

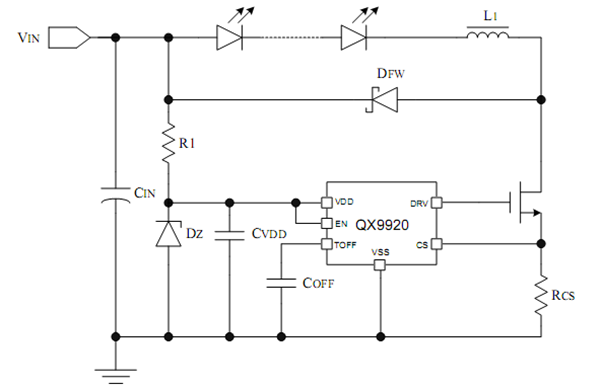

典型应用图
典型应用图
