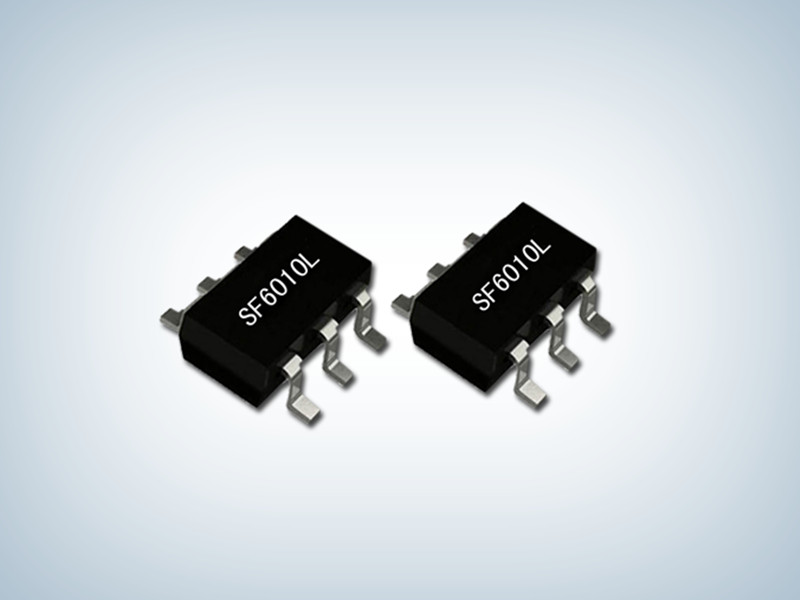

SF6010_充电器/适配器IC SF6010

所属分类:SF/赛威芯片
品牌:SF赛威
型号:SF6010
封装:SOT23-6
功率:5W
电流:
订购热线:0755-23088888
     SF6010产品描述:
     SF6010系列是高精度原边反馈控制(PSR)的恒压恒流(CV/CC)控制器。该系列驱动外部功率三极管,非常适合低成本小功率充电器、适配器、和LED照明场合。
     SF6010系列采用专利的“NC-Cap/PSRTM”控制,无需外部补偿/滤波电容,可实现±5%的恒压恒流精度。该系列还采用专利的“多模式PSR”控制,提高了可靠性和效      率。
     SF6010系列内部自动补偿输入电压、电感感量变化。在恒压模式下内置了专利的线电压补偿。该系列集成了诸多保护功能,比如:VDD欠压保护(UVLO),VDD过        压保护,软启动,逐周期过流保护,管脚浮空保护,VDD电压钳位保护,等等。
     SF6010提供小体积的SOT23-5和SOT23-6封装。

    SF6010 产品特点:
    ±5%恒压恒流高精度
    专利的NC-Cap/PSRTM控制技术
    “多模式(Multi Mode)PSR”控制提高可靠性和效率
    驱动功率BJT, 降低系统成本
    内置反馈脚(FB) 短路保护
    原边反馈(PSR)控制,无需光耦和TL431
    内置环路补偿,无需外部补偿电容
    恒压模式下内置专利的线压降补偿(Cable drop compensation)
    自动补偿线输入电压、电感感量变化,实现高精度
    内置软启动, 超低启动电流
    管脚浮空保护
    输出过压保护
    逐周期电流限制 内置前沿消隐(Leading edge blanking)
    VDD 欠压保护(UVLO) 过压保护及钳位

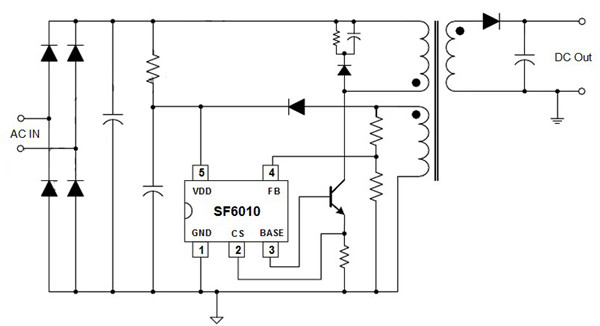

   典型应用图
