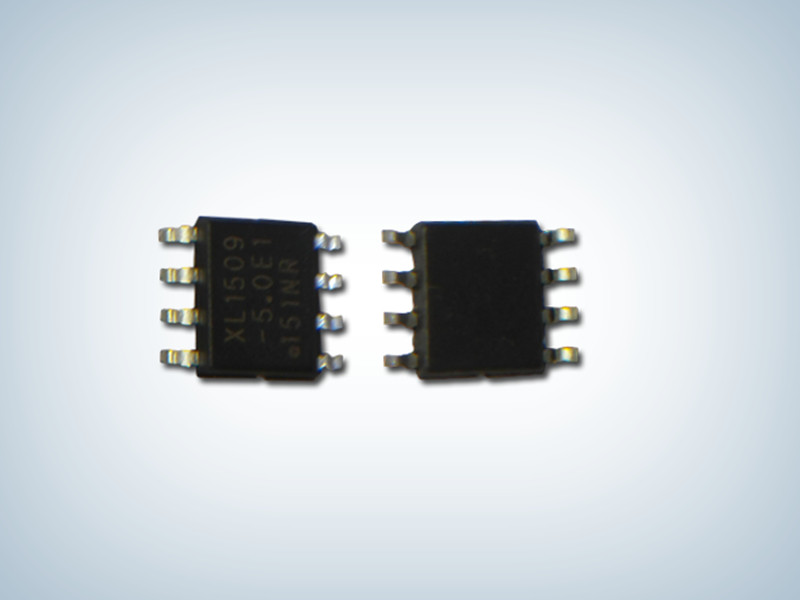

XL1509_降压型直流电源变换器芯片XL1509

所属分类:XL/芯龙系列
品牌:XLSEMI
型号:XL1509
封装:SOP-8L
功率:6W
电流:2A
订购热线:0755-23088888
XL1509产品描述:
XL1509是一款高效, PWM 降压型DC-DC转换换器固定150KHz开关频率,可提供高达2A输出电流能力。XL1509具有低纹波,出色的线性调整率和负载调整率。只有少量的外围元件内置了频率补偿电路和固定频率振荡器,简化了电路设计。
PWM控制环路可以调整占空比从0到100%之间线性变化。内置输出过流保护功能,当输出二次限流保护时,开关频率减少从150KHz降到50KHz。内部补偿模块减少了外围元器件。

XL1509产品特点:
4.5v至40 v宽输入电压范围
有3.3v5v12v和可调版本
输出从1.23 v到37v可调
最大占空比100%
最小压降1.5 v
固定150KHz开关频率
最大2A输出电流
内部优化的功率晶体管
效率高
出色的线性和负载调整率
 具有TTL关机功能
开关功能具有滞后作用
内建过热关断保护功能
内置限流功能
内置二次限流保护功能
SOP8封装

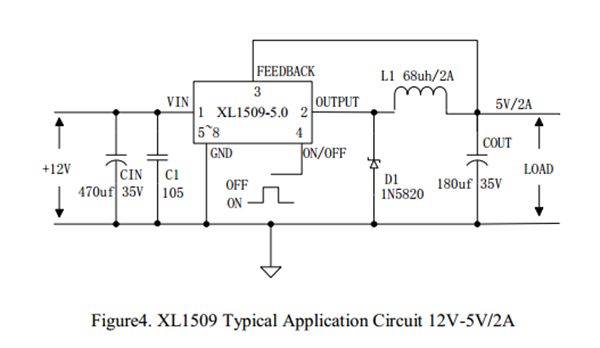

典型应用
