更小变压器，24W电源套片方案！

　　基于PN8390+PN8308M高集成度原边反馈12V2A六级能效方案，支持CCM/QR/DCM任意工作模式，进一步提升电源效率并显著减小变压器体积，动态和EMC性能卓越，保护功能强大，目前大批量产于机顶盒、路由器、智能音响、家用电器等应用场合。

　　

　　24W电源套片方案特性　　

　　输入电压：90Vac~297Vac(47~63Hz)　　

　　输出功率：24W　　

　　输出规格：12V/2A　　

　　变压器：EE16加宽　　

　　平均效率：>86.8%（#22线端轻松满足CoC V5 Tier2能效要求）　　

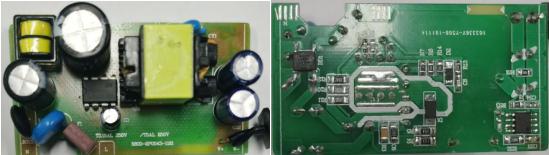

　　PCBA尺寸：64.5mm*35.0mm*20.0mm　　

　　保护功能齐全：包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等，同时还集成AC电压欠压保护功能。

　　

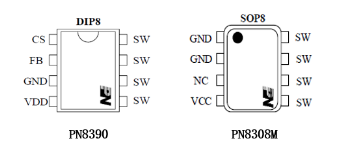

　　PN8390 集成超低待机功耗准谐振原边控制器及 650V 高雪崩能力智能功率 MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8390 为原边反馈工作模式，可省略光耦和 TL431，支持 CCM、DCM 和 QR 等多种工作模式。内置高压启动电路，可实现系统空载待机损耗230VAC）小于 50mW。在恒压模式，采用准谐振、多模式技术共同提高效率并消除音频噪声，使得系统满足 6 级能效标准，而特有频率抖动技术可实现较好的 EMI 特性；　　

　　

　　PN8308M 包括同步整流控制器及 N 型功率 MOSFET，用于在高性能 AC/DC 反激系统中替代次级整流肖特基二极管。内置电压降极低的功率 MOSFET 以提高电流输出能力，提升转换效率，使得系统效率可以轻松满足 6 级能效的标准，并留有足够的裕量。PN8308M 集成了极为全面的辅助功能，包含输出欠压保护、最小导通时间等功能。


　　

　　PN8390+PN8308M 24W电源套片方案亮点　　

　　■ 闭环恒流技术，实现CCM/DCM任意工作模式恒流，CC精度±5%以内　　

　　■ 双环控制技术，彻底解决PSR抗干扰性和动态负载响应矛盾　　

　　■ 电流跟踪关断技术，50ns内快速关断SR，同步整流反向电压尖峰小　　

　　■ 高压启动+5种CV工作模式，顺绕EE16变压器可满足CoC V5 Tier 2　　

　　■ 三段式启动，输出电压上升小于30ms，主开关管Vds尖峰显著降低　　

　　■ 内置10重保护，让电源方案更安全、更精简


　　

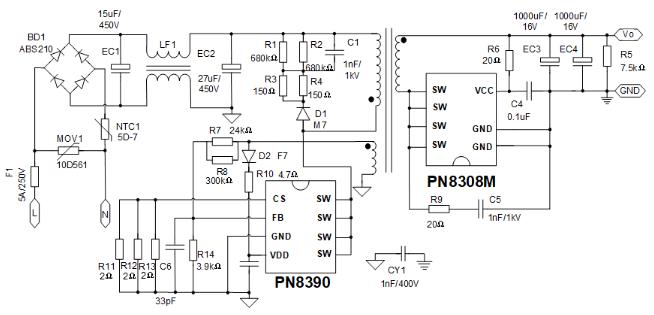

　　24W电源套片方案原边PN8390和副边PN8308M均支持CCM/QR/DCM任意工作模式，EE16加宽变压器减少体积提升电源效率，满载效率大于86.8%，保护功能齐全，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等，同时还集成AC电压欠压保护功能，更多24W电源套片方案原理图，电源输入输岀规格，BOM表可向摩登6电子申请。
