dcdc升压芯片原理

字号:T|T
文章出处:摩登6电子责任编辑:admin人气:-发表时间:2018-08-14 09:42
  DC-DC升压一般要经过以下几个步骤:斩波、升压、稳压。斩波经常采用PWM方式控制开关MOS管实现;升压方式有很多,下面我们介绍下dcdc升压芯片电感升压原理;稳压可以简单的使用电容来去除纹波即可。

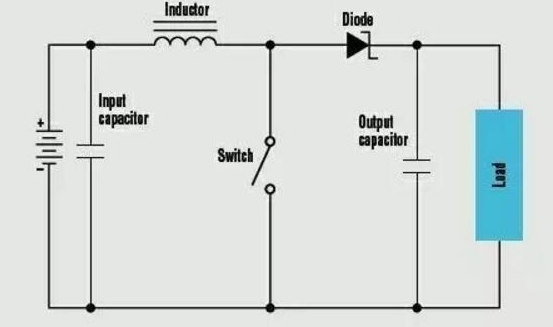

  闭合开关会引起通过电感的电流增加,打开开关会促使电流通过二极管流向输出电容。因储存来自电感的电流,多个开关周期以后输出电容的电压升高,结果输出电压高于输入电压,由于肖特基整流二极管的单向导通性输出端电流并不回流,所以输出端便可以在断开的时候持续从输入端获取电流,电容电压便会升高,输出电压的幅值取决于PWM信号的占空比,所以只要控制PWM信号的占空比,便可以控制输出电压的大小,在电路中,我们是通过改变负反馈电压的办法来改变PWM信号的占空比的。
