电机驱动芯片有哪些,电机驱动芯片选型!

字号:T|T
文章出处:摩登6电子责任编辑:电源管理芯片人气:-发表时间:2023-04-11 10:44
  是集成有CMOS控制电路和DMOS功率器件的芯片,包含了速度控制、力矩控制、位置控制及过载保护等功能的集成电路,在电子行业,电机驱动芯片使用非常广泛,凡是要用到马达驱动的产品,几乎都离不开电机驱动芯片,那么,电机驱动芯片有哪些?

  电机驱动芯片有哪些,芯朋微(安趋)电机驱动芯片选型!

序号 产品类型 型号 工作电压 VIN 特征点 驱动能力 封装 可替代型号
1 Motor Driver ID1037 11V 双通道H桥驱动,集成自举二极管 1A DFN8-2x2 DRV8837
2 Low-Side          Driver ID1127SEC-R1 18V 双低侧、大电流驱动 3.5/3.7A SOIC8 IR4427
3 LVIC ID1123D 18V 单相,IN/EN,集成自举二极管 3.5/3.0A DFN8-3x3 NCP81155
4 ID7S0230DEC-R1 18V 单相,IN/EN,集成自举二极管 3.5/3.0A DFN8-3x3 NCP81155
5 ID7T0610AD 60V 三相,HIN/LIN,集成自举二极管 1.0/1.0A QSOP24 NA
6 ID7S210AD 200V 单相,HIN/LIN,集成自举二极管 1.0/1.0A SOIC8 NA
7 ID7S210ADD DFN8-2x3 NA
8 ID7S210BD 200V 单相,HIN/LIN*,集成自举二极管 1.0/1.0A SOIC8 NA
9 ID2005 200V 单相,HIN/LIN* 1.0/1.0A SOIC8 NA
10 ID2006 200V 单相,HIN/LIN 1.0/1.0A SOIC8 NA
11 ID2016 200V 三相,HIN/LIN 1.0/1.0A TSSOP20 NA
12 ID2018 200V 三相,HIN/LIN,集成LDO 1.0/1.0A QSOP24 NA
13 HVIC ID2206D 600V 单相,HIN/LIN,集成自举二极管 210/360mA SOIC8 IR2106
14 ID2304D 600V 单相,HIN/LIN,集成自举二极管 300/500mA SOIC8 L6388
15 ID2103 600V 单相,HIN/LIN* 210/360mA SOIC8 IR2103
16 ID5S605 600V 单相,HIN/LIN 300/600mA SOIC8 IR2101
17 ID5S606B 600V 单相,HIN/LIN* 300/600mA SOIC8 IR2103
18 ID5S609 600V 单相,HIN/LIN 400/800mA SOIC8 IR2106
19 ID5S609F1 IR2304
20 ID7U603 600V 单相,IN/SD* 210/360mA SOIC8 IR2104
21 ID7S625 600V 单相,HIN/LIN 2.5/2.5A SOW16 IR2110
22 ID7T6035 600V 三相,HIN/LIN 200/350mA SOIC28 6EDL04l06PT
23 ID7T6035D 600V 三相,HIN/LIN,集成自举二极管 200/350mA SOIC28 6EDL04l06PT
24 ID7T6036SAC-R1 600V 三相,HIN*/LIN* 200/350mA SOIC28 IR2136
25 ID7T6036D 600V 三相,HIN*/LIN*,集成自举二极管 200/350mA SOIC28 6EDL04N06NT

  电机驱动芯片内部集成了四个dmos管,组成一个标准的H型驱动桥,采用标准的TTL逻辑电平信号控制,具有两个使能控制端,在不受输入信号影响的情况下允许或禁止器件工作,有一个逻辑电源输入端,使内部逻辑电路部分在低电压下工作;可以外接检测电阻,将变化量反馈给控制电路。

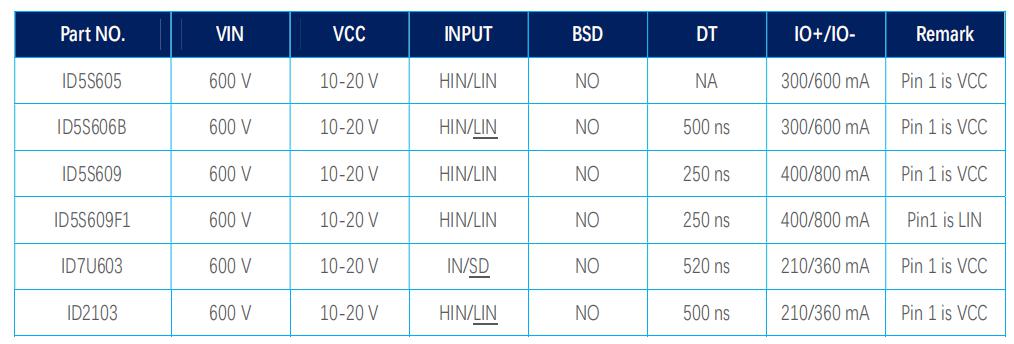

  电机驱动芯片选型,600V 半桥驱动芯片系列

  摩登6电子提供VIN工作电压11 V-600 V的高、中、低压功率器件驱动芯片,围绕白色家电、小家电、智能控制、逆变等领域的直流无刷电机驱动、桥式电源等系统,可兼容替换意法半导体(ST)、德州仪器(TI)、英飞凌等进口料,广泛应用于玩具、智能锁、电动牙刷、智能计量表、电子烟、无线充电、电动工具、电动车、电动平衡车、低压风机和泵、低功率压缩机、无人机电调、 高压风机和泵、步进马达、逆变器、DCDC 变换器、变频冰箱压缩机、工缝伺服控制、空调风机等领域。
