高集成PD快充20W方案,为iPhone设计!

字号:T|T
文章出处:摩登6电子责任编辑:电源管理芯片人气:-发表时间:2020-10-20
  苹果20W PD快充充电器已成为了新款iPad的inbox标准配件,势必推动第三方PD快充配件的快速发展,摩登6电子基于PN8162+PN8307H电源芯片开发的高密度PD快充20W方案,竞争优势明显。同时,这套20W PD电源方案的问世,也对小功率PD快充产品往更高功率密度的方向发展起到重要的推动作用。


  初级PWM主控芯片采用PN8162,集成了准谐振工作模式的电流模式控制器和功率MOSFET,集成度高,并针对高性能、低待机功率的离线反激变换器应用进行了优化。

  同步整流芯片采用PN8307H,这是一款支持CCM的高性能同步整流功率开关,集成10mΩ 60V同步整流MOS,适用于隔离型的同步整流应用,尤其适用于充电器中续需求高效率的场合,兼容DCM和QR模式。

  USB PD快充协议芯片采用HUSB339B,该芯片支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A等多种充电协议,适用于20W PD旅充和车充等应用场合。


  高集成PD快充20W方案亮点:
  ☞ 原边主控 PN8162 和次边同步 PN8307H均实现功率集成,得益于专利智能 MOS 技术,节省启动电阻、CS侦测电阻等多颗外围,PCBA 尺寸:28mm*28mm*24mm;

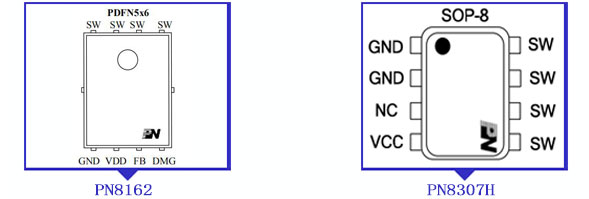

  ☞ PN8162 采用 PDFN 专用功率封装,相比传统 SOP8,封装热阻从 80℃/W 降低至 15℃/W,显著提高充电器功率密度;单边 drain 脚位,高低压引脚爬电距离大于 1.2mm,安全可靠;
  ☞ PN8162 采用负载自适应谷底开通技术,彻底解决小体积充电器开关干扰源至 LN 线位移电流带来的传导难题,EMC 裕量大于 6dB;
  ☞ PN8162 工作强制 DCM 模式,从而保证最糟工况下 SR 尖峰电压可控制在 51V 以内,60V 耐压的 PN8307即可保证电压 de-rating 裕量充足,进而降低整体方案成本;
  ☞ PN8162 内置输入欠压保护,通过 DMG 监控市电,防止市低压工作导致电源异常;
  ☞ PN8162 9-38V VDD 供电、PN8307 3-24V VCC 供电,在 3-12V 输出电压范围内无需外部 LDO;
  ☞ PN8162 内置线电压补偿,根据市电自动调整内部峰值电流参考,全电压范围 OCP 精度在 10%以内;
  ☞ HUSB339B 协议支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A

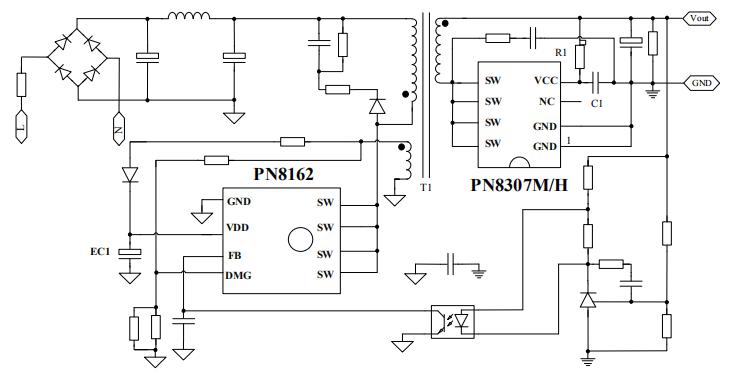

  PD快充20W方案输出规格为12V1.67A;9V2.22A;5V3A,选用了高度集成的初级PWM芯片PN8162和高集成同步整流芯片PN8307H,最大限度减少外围器件数量,同时采用了典型的开关电源输出宽范围电压,并由PD协议芯片通过光耦控制输出电压的架构,开关电源部分均采用高集成设计,精简外围,让PD充电器的小型化成为可能,更多PD快充20W方案原理图,电源输入输出规格,BOM 表和变压器参数以及安规和 EMI 测试数据等资料,请向摩登6电子申请。>>
