600v 60a igbt 绝缘栅双极型晶体管SGT60N60FD1P7参数

所属分类：IGBT

品牌：士兰微
型号：SGT60N60FD1P7

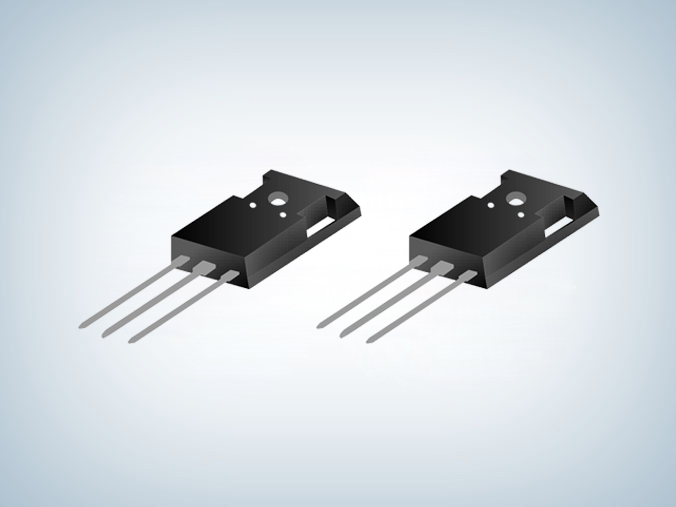

封装：T0-247-3L
功率：600V
电流：60A

订购热线：0755-23088888

产品详情应用领域

　　600v 60a igbt 绝缘栅双极型晶体管，是指该IGBT可以在不损坏或失效的情况下处理最大电压为600V和最大电流为60A的电路，SGT60N60FD1P7 600v 60a igbt结合了普通双极型晶体管的开关能力和MOSFET的控制能力，并且具有较低的开态电阻和较高的耐压能力，常用于太阳能逆变器、UPS、焊接机、电信、ESS和PFC等应用场合，可以实现低导通和开关损耗。

　　SGT60N60FD1P7特点　　

　　■ 低导通损耗　　

　　■ 快开关速度　　

　　■ 高输入阻抗　　

　　■ 20A，600V，VCE(sat)(典型值)=2.2V@IC=60A

　　600v 60a igbt SGT60N60FD1P7极限参数（除非特殊说明，Tc=25℃）

参数		符号	参数范围	单位
集电极射极电压		VCE	600	V
栅极射极电压		VGE	±20	V
集电极电流	Tc=25℃	Ic	120	A
集电极电流	Tc=100℃	Ic	60	A
集电极脉冲电流		IcM	180	A
耗散功率(Tc=25℃)		PD	321	W
工作结温范围		TJ	-55~+150	℃
贮存温度范围		Tstg	-55~+150	℃

　　600v 60a igbt 绝缘栅双极型晶体管SGT60N60FD1P7是一种具有高电压、高电流功率开关能力的半导体器件，采用T0-247-3L封装，饱和压降VCE(sat)(典型值)=2.2V@IC=60A，广泛用于UPS，SMPS以及PFC等领域，更多产品手册等相关资料向士兰微IGBT代理摩登6电子申请。>>
