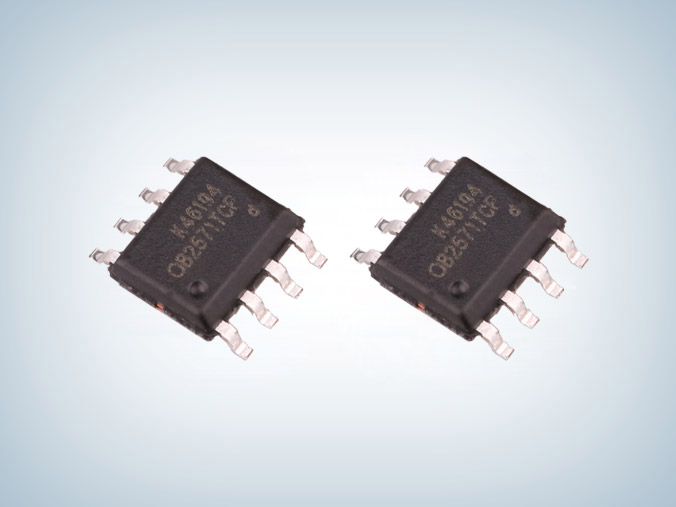

OB2571 18W恒流恒压pwm芯片

所属分类:优势产品
品牌:OB
型号:OB2571
封装:SOP-8
功率:18W
电流:
订购热线:0755-23088888
  OB2571x 恒流恒压pwm芯片是一款高性能的初级侧调节控制器,具有 cc/cv 操作,适用于中等功率 AC/DC 充电器和适配器应用。

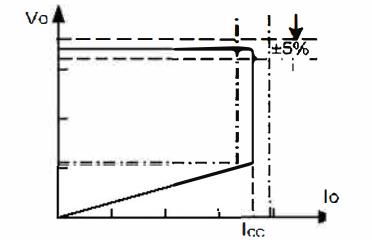

  该器件集成了一个内部功率 MOSFET并在 QR 模式下运行,以提供高效率以及多种内置保护功能。 它消除了对次级反馈电路的需求,以降低总材料成本。 专有的恒压(Cv)和恒流(CC)控制集成如下图所示



  在 CV 控制中,控制器根据负载情况改变操作模式。 满载时,控制器在通用线路电压下以准谐振 (QR) 模式运行。 初级侧稳压电源可提供高达高功率,而不受 DCM 或可听噪声的效率限制。
  在 CC 控制中,OB2571x 对 Vcs 峰值电流和退磁脉冲进行采样以调节输出电流。 电流和输出功率设置可以通过 CS 引脚上的检测电阻 Rs 进行外部调整。
  OB2571x 提供具有自动恢复功能的全面保护范围,包括逐周期电流限制、VDD OVP、OLP、SCP OTP 等。
  OB2571x 恒流恒压pwm芯片在高压空载条件下,消耗的输入功率低于 75mW。OB2571x 采用 SOP-8 封装

  OB2571特性
  ■ 初级侧感应和调节在 QR 模式下运行,无需 TL431 和光耦合器
  ■ 通用交流输入高精度恒压恒流调节
  ■ 可编程CV和CC调节
  ■ 集成功率MOSFET
  ■ 良好的动态响应
  ■ 可编程断电保护和线路OVP保护(仅适用于2571Lx)
  ■ 内置控制回路补偿
  ■ 内置前沿消隐 (LEB)
  ■ 超低启动电流和低工作电流
  ■ 具有自动恢复功能的全面保护覆盖
  —VDD过电压保护(VDD OVP)
  —VDD欠压滞后闭锁(UVLO)
  —逐周期限流
  —反馈开环保护(OLP)
  —输出短路保护(SCP)

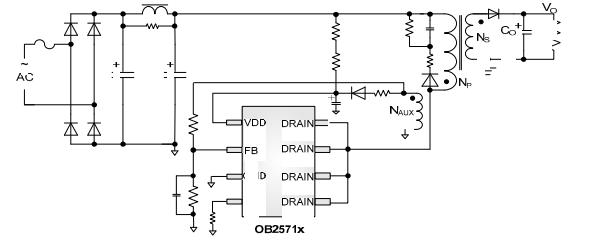

  ob2571电源电路图



  ob2571应用领域:中功率交流/直流开关电源
  ■ 手机充电器
  ■ 平板电脑
  ■ AC / DC适配器
  ■ 机顶盒电源

  OB2571x 恒流恒压pwm芯片是一款高性能的集成多模式PWM 控制器,针对离线中等功率 AC/DC 应用进行了优化。 它在准谐振模式 (QR) 下运行,以通过初级侧感应和调节提供高效率,从而为节能电源提供具有成本效益的解决方案。更多OB2571x 产品相关资料,样品申请及供应交期价格可直接联系摩登6电子。>>
