电源芯片发烫的原因及处理措施!

字号:T|T
文章出处:摩登6电子责任编辑:电源管理芯片人气:-发表时间:2020-11-03 08:48
  电源芯片发烫说明芯片已经是非正常的工作了,如果长期发烫很容易烧坏,电源芯片发烫主要是两方面原因导致的:1、负载电流过大;2、散热处理没有做好,电源工程师需要在设计上从设计源头上做相应的改善、甚至需要对电源芯片重新选型,一般来说减少电源芯片的发热量有“开源”和“节流”两种做法。


  增加散热片降低电源芯片发热--“开源”
  如果电流消耗的在电源芯片的规格范围内,但还是发热严重,说明散热不好,电源芯片的散热方式基本有两种:1、采用直插封装,并加装散热片;2、采用贴片封装,加大散热铜皮,功率比较大的应用,一般都需要给电源芯片安装散热片。

  在PCB上加大散热面积--“开源”
  在设计PCB走线时,电源部分的走线一般设计的较粗,这时我们就需要给发热元件尽量的加大散热用的铜箔,需要的时候还可以在PCB上增加散热孔。

  减少负载电流降低电源芯片发热--“节流”
  电源芯片的输出参数中,有两个参数非常关键:1、输出电压;2、输出电流。我们设计电子产品的时候就要充分考虑,给电源芯片留有一定的余量,防止发热严重。如果负载电流评估小了,板子在运行时电源芯片近乎满载输出就会导致发热严重,一般来说电源芯片的输出电流最大为1A,使用的时候最好不要超过800mA,最好控制在500mA以内。

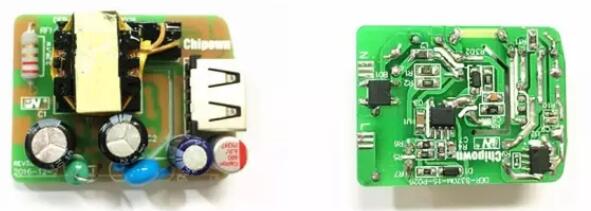

  电源部分是板子的关键部分,通过“开源”和“节流”可以有效减少电源芯片的发热量,充电器/适配器都是采用高效率电源芯片,充电的过程中也会出现发热,只要在芯片本身的额定功率输出范围内,都属于正常情况。
