pd18w快充和20w快充区别?

字号:T|T
文章出处:摩登6电子责任编辑:电源管理芯片人气:-发表时间:2022-10-20 09:53
  近两年随着手机、电脑、平板等电子设备的普及,解决电量续航已成为众多商家共同研究的发展方向,USB-PD是目前主流的快充协议之一,苹果从iPhone 8开始所有机型都搭载PD快速充电功能,并未将快充套装做为标配,为第三方快充配件产业链企业带来巨大发展空间。

  摩登6电子看准市场需求,并结合自身优势,推出18W PD快充方案PN8161+PN8307H,以及 PD 20w快充方案PN8162+PN8307H,凭借着精简的外围电路、极佳的成本优势以及可靠的稳定性获得了市场的广泛认可,下面了解下pd18w快充和20w快充区别。

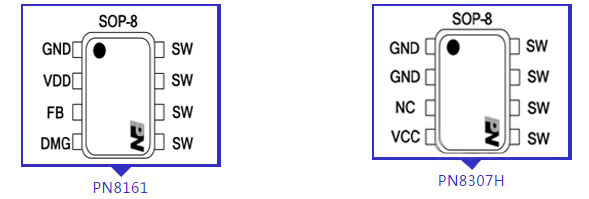

  PN8161+PN8307H 18W PD快充方案亮点:
  节省10颗以上外围: 无启动电阻、无CS侦测网络,原副边均实现SOP8功率集成;
  满足CoC V5 Tier 2:专利高压启动,实现30mW待机功耗;工作曲线随输出电压自适应,不同输出电压下平均效率裕量均大于4个点;
  EMC性能卓越:抖频幅度随负载自适应,改善传导;DCM/QR工作模式,避免次级整流管反向恢复问题,改善辐射;
  3.3~12V宽输出电压范围:PN8161/PN8307H供电范围宽,无需额外LDO稳压;
  协议芯片任意搭:SSR架构,方案易满足PD3.0/QuickCharge 4+。

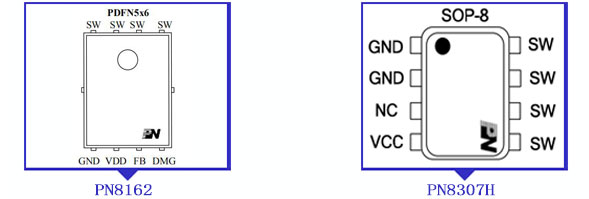

  PN8162+PN8307H 20W PD 充电器方案八大亮点:

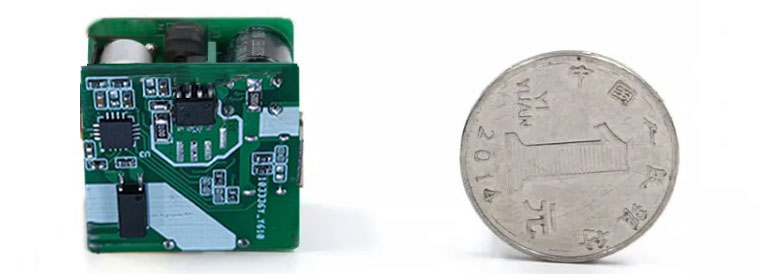

  ★ 原边主控 PN8162 和次边同步 PN8307H均实现功率集成,得益于专利智能 MOS 技术,节省启动电阻、CS侦测电阻等多颗外围,PCBA 尺寸:28mm*28mm*24mm;
  ★ PN8162 采用 PDFN 专用功率封装,相比传统 SOP8,封装热阻从 80℃/W 降低至 15℃/W,显著提高充电器功率密度;单边 drain 脚位,高低压引脚爬电距离大于 1.2mm,安全可靠;
  ★ PN8162 采用负载自适应谷底开通技术,彻底解决小体积充电器开关干扰源至 LN 线位移电流带来的传导难题,EMC 裕量大于 6dB;
  ★ PN8162 工作强制 DCM 模式,从而保证最糟工况下 SR 尖峰电压可控制在 51V 以内,60V 耐压的 PN8307即可保证电压 de-rating 裕量充足,进而降低整体方案成本;
  ★ PN8162 内置输入欠压保护,通过 DMG 监控市电,防止市低压工作导致电源异常;
  ★ PN8162 9-38V VDD 供电、PN8307 3-24V VCC 供电,在 3-12V 输出电压范围内无需外部 LDO;
  ★ PN8162 内置线电压补偿,根据市电自动调整内部峰值电流参考,全电压范围 OCP 精度在 10%以内;
  ★ HUSB339B 协议支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。

  pd18w快充和20w快充主要区别在于原边主控芯片的不一样,18W PD快充方案采用的PN8161,集成市电Brown in/out、AC OVP等保护,可节省启动电阻、CS侦测网络、驱动及分离MOSFET等近颗10元器件,PD 20W快充方案采用的是PN8162,9-38V VDD 供电、采用 PDFN 专用功率封装,相比传统 SOP8,封装热阻从 80℃/W 降低至 15℃/W,显著提高充电器功率密度;副边芯片都是使用PN8307H,采用SOP8封装,并通过控制策略创新降低SR反向电压至50V以内,可显著降低方案成本,PD快充选择内置MOS的高集成方案,以此减少产品PCBA上元器件数量,降低系统成本、缩短产品开发周期、加速产品上市,抢占市场。
