PN8000无电感负压输出AC-DC非隔离超精简方案

　　阻容降压是双向可控硅常用的负压供电方式，其存在元器件多、待机功耗大、输出电压精度低、抗电网冲击能力弱等不足。芯朋微推出基于PN8000的AC-DC非隔离-5V20mA方案，该方案BOM仅有8颗元器件，无需储能电感、续流二极管以及高压电解电容，为小型化小家电电源量身定制，是替代传统阻容降压方案的理想选择。

　　

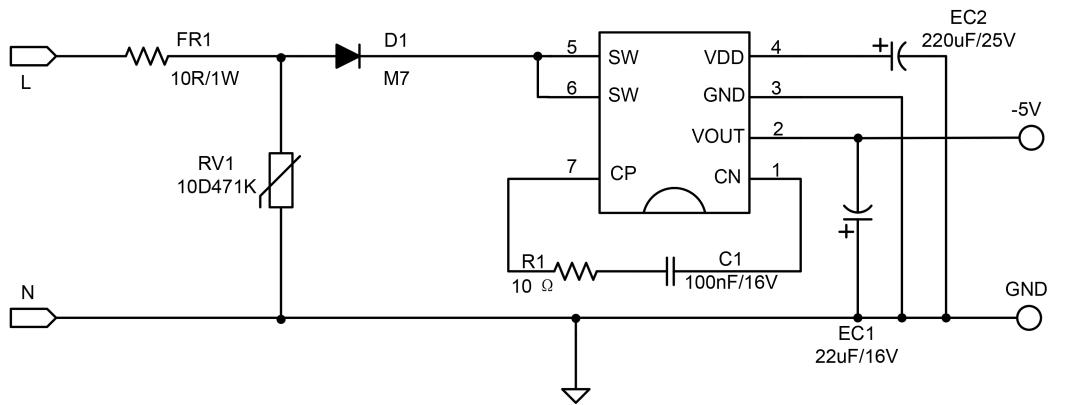

　　一、AC-DC非隔离-5V20mA方案典型应用图

　　

　　二、PN8000 ACDC非隔离电源方案亮点　　

　　■ 方案精简：无需储能电感、续流二极管、高压电容，仅有8颗元器件，便于小型化设计；　　

　　■ 宽输入范围：AC输入电压80~265Vac；　　

　　■ 智能控制技术：将市电高压直接转换成-5V，输出电压精度高达±2%，带载能力大于20mA；　　

　　■ 高可靠性：SW耐压＞800V，VDD耐压＞20V，VOUT＞12V；　　

　　■ 全面智能保护：OTP、OVP、OLP等保护，为电源安全运行保驾护航。

　　

　　三、PN8000无电感负压输出AC-DC非隔离方案相比阻容方案优势　　

　　1、PN8000方案比阻容降压方案省2颗元件，易于小型化设计

　　

　　2、PN8000方案对比阻容降压加工方式，易于大规模生产

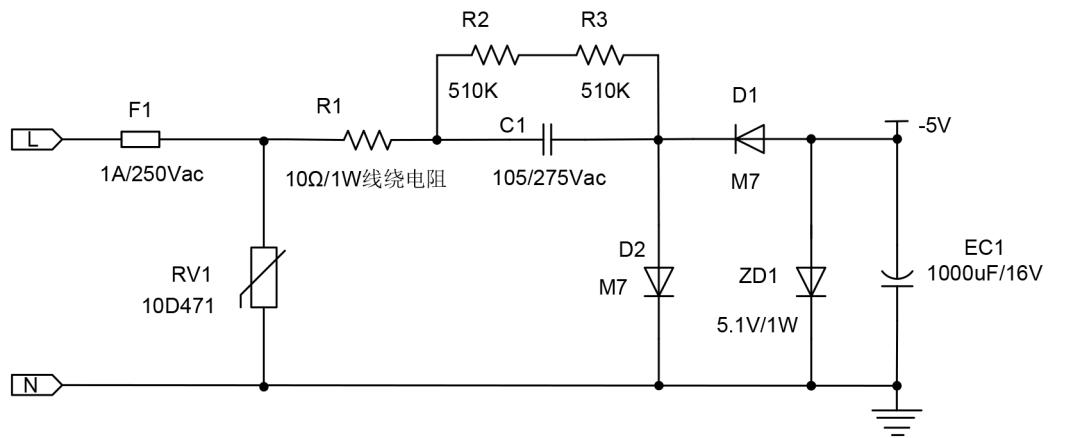

	阻容降压	PN8000
加工方式	X电容体积较大，加工方式通常为人工插件，对于空间高度受限的产品需要卧倒放置，加工效率低。	PN8000及外围器件封装都比较小型化，易于大规模生产加工。

　　

　　3、PN8000与阻容降压主要性能对比

	阻容降压	PN8000
待机功耗	>100mw	<30mw
输出电压精度	≥±5%	≤±2%
抗浪涌能力	弱（浪涌能量可通过X电容直达输出端，易对电路或负载造成损伤）	强（浪涌能量被芯片隔断在输入端，大大减少对负载冲击）
保护功能	无	OTP、OVP、OLP全面保护

　　

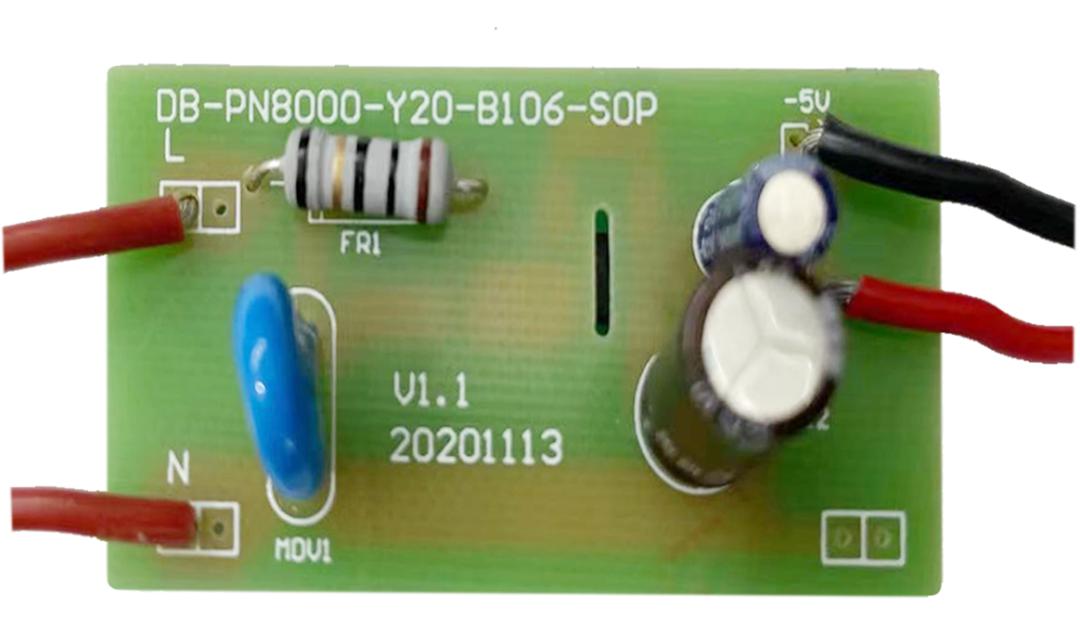

　　四、PN8000 AC-DC非隔离-5V20mA方案测试数据　　

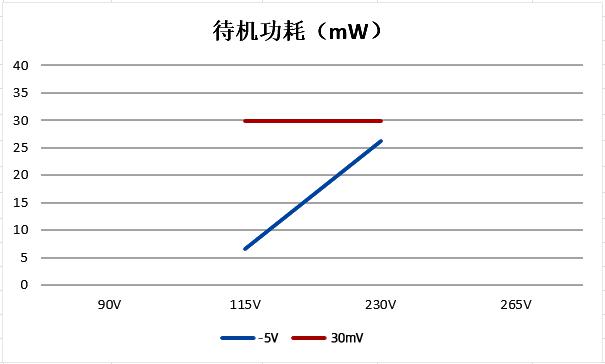

　　1、待机功耗　　

　　测试条件：Vin＝115/230Vac， Vout=-5V/0mA， 环境温度25℃  测试结果: 待机功耗低于30mW

　　

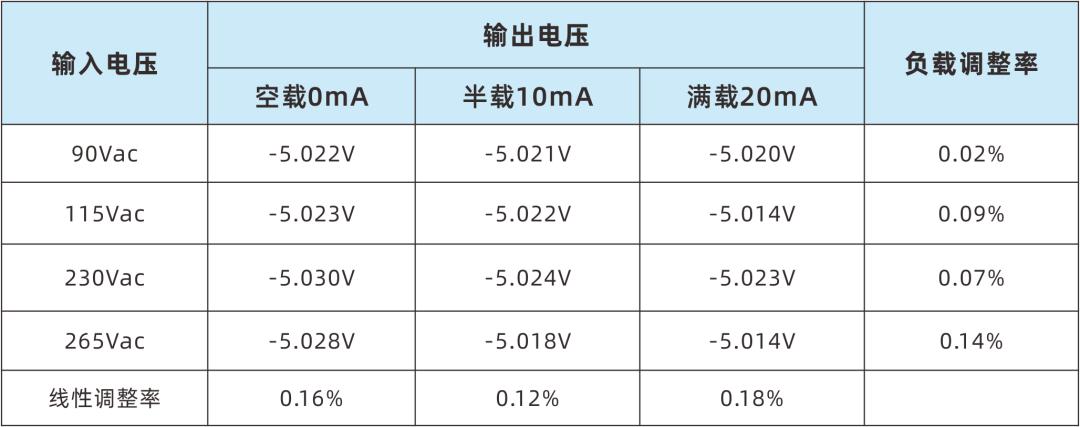

　　2、输出电压调整率　　

　　测试条件：Vin＝90~265Vac， Vout=-5V/0~20mA， 环境温度25℃；测试结果: 调整率小于1%

　　

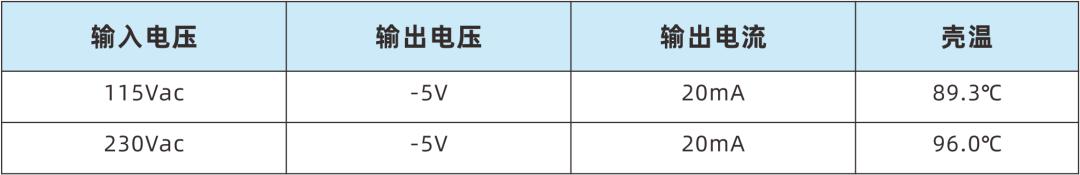

　　3、温升数据　　

　　测试条件：Vin＝115/230Vac， Vout=-5V/20mA， 环境温度25℃

　　

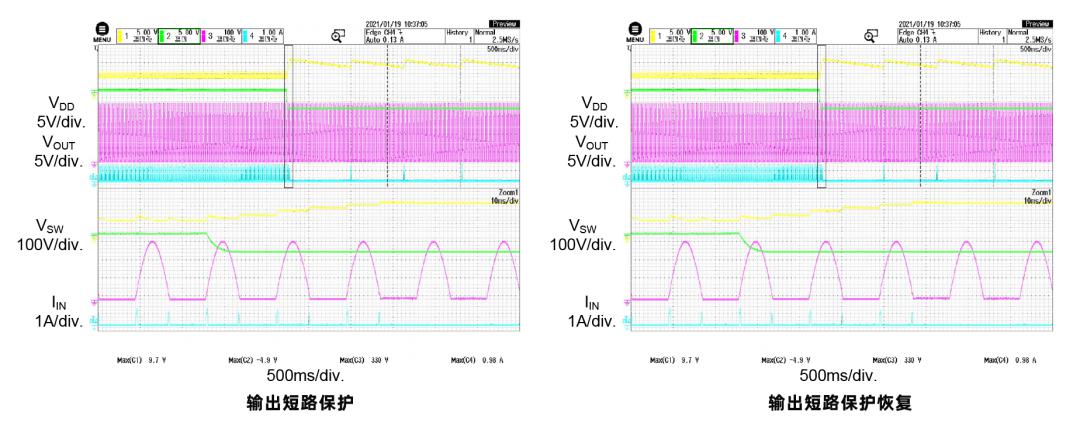

　　4、短路保护　　

　　测试条件：Vin＝230Vac， Vout短路

　　

　　5、EMC测试　　

　　■ EMI传导、辐射满足EN55022 Class B标准要求，裕量均大于6dB；　　

　　■ EFT满足IEC 61000-4-4: 2004，3kV等级要求；　　

　　■ Surge满足IEC 61000-4-5:2005，1kV等级要求。

　　

　　基于PN8000的AC-DC非隔离-5V20mA方案采用负压驱动双向可控硅，有效解决了第四象限驱动造成门极触发电流过大及门极退化问题，广泛应用于电风扇、直发器、电热毯、吸尘器等小家电产品中，如果需要PN8000无电感负压输出AC-DC非隔离超精简方案产品的详细手册或其他资料，请向摩登6电子申请。>>
