CR5259_12V2A 24W适配器电源芯片方案

字号:T|T
文章出处:摩登6电子责任编辑:电源管理芯片人气:-发表时间:2023-05-05 10:46
  CR5259_12V2A 24W适配器电源芯片方案是基于一个能适用于宽输入电压范围,输出功率 24W,恒压输出,控制 IC 采用了CR5259。

  一、CR5259_12V2A 24W适配器电源芯片方案概述
  ■ PCBA尺寸:73.8mm×36.8mm;
  ■ AC264V输入待机功耗<75mW,平均效率>87.0%;
  ■ 能够满足“能源之星V2.0 VI级能效”与欧洲COCT2标准;
  ■ 具有“软启动、OCP、SCP、OTP、OVP自动恢复”等多种保护功能;
  ■ 由振荡电路产生的频率抖动,可以改善EMI特性;
  ■ 变压器,采用了EE22加宽磁芯(PC40材质)。

  CR5259是一款采用内置高压功率MOSFET,具有优化的图腾驱动电路以及电流模式PWM控制器,适用于待机功耗<75mW的小功率AC/DC电源适配器、充电器电源。
  CR5259在重载或中等负载时,工作在PWM模式,频率为65kHz。当负载逐渐减小时,振荡器的工作频率逐渐降低,最后稳定在 22kHz左右。在空载和轻载时,电路采用间歇模式,有效的降低了待机功耗。

  二、CR5259 芯片特性:
  ● CR5259 是采用内置 650V 高压功率 MOSFET,反激式 PWM 功率开关;
  ● 内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;
  ● 65kHz 开关频率,具有频率抖动功能,使其具有良好的 EMI 特性;
  ● 全电压输入范围,待机功耗:< 75mW;
  ● 输出接 20AWG 1.5 米,四点平均效率:>87.0%,满足“能源之星 V2.0-VI 级能效”
  ● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等保护功能;
  ● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电器。

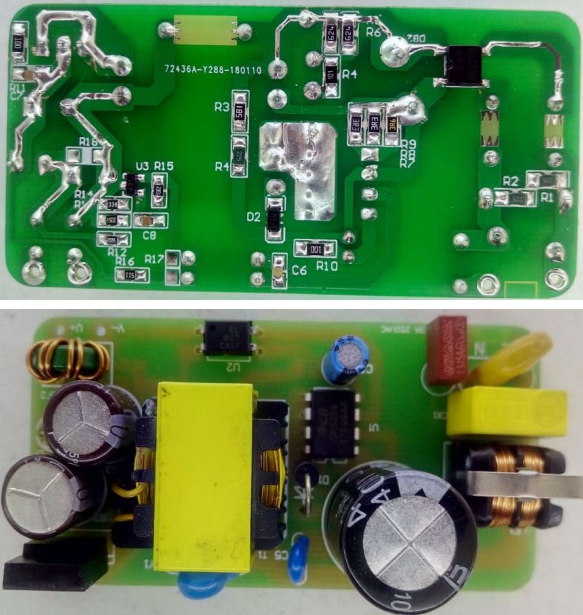

  三、PCB及DEMO实物图、

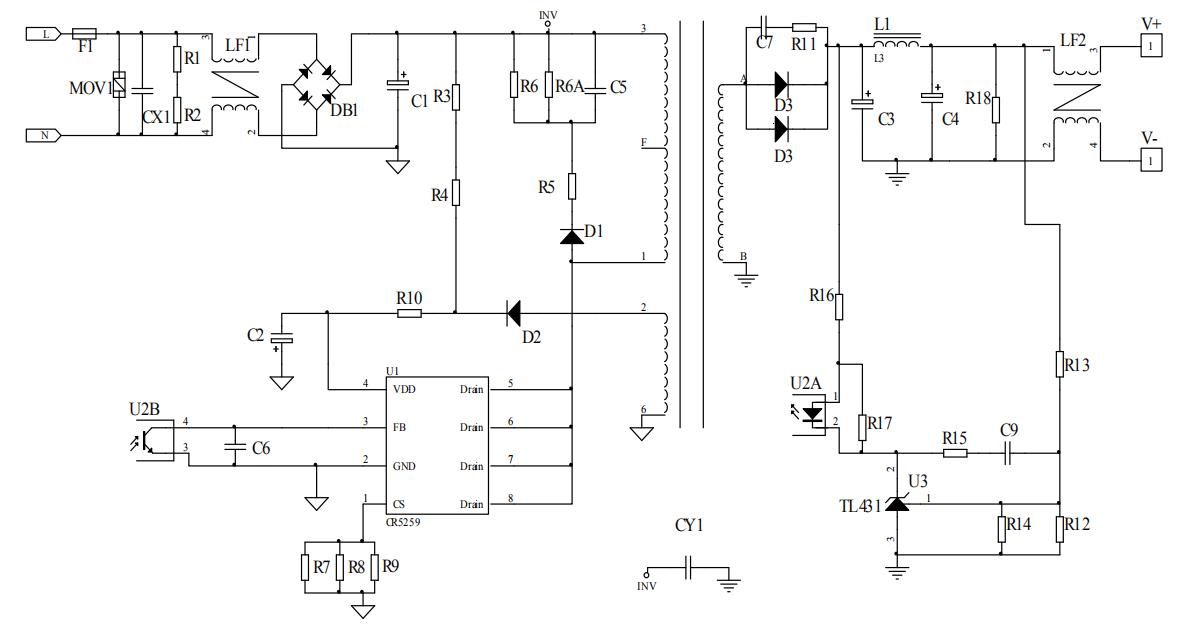

  四、典型电路图

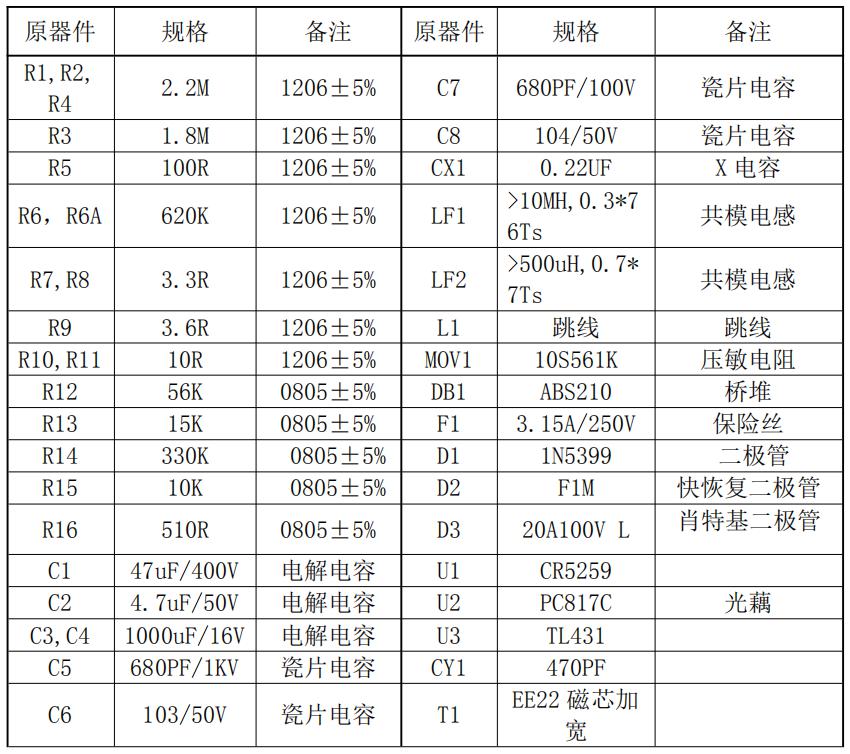

  五、元器件清单

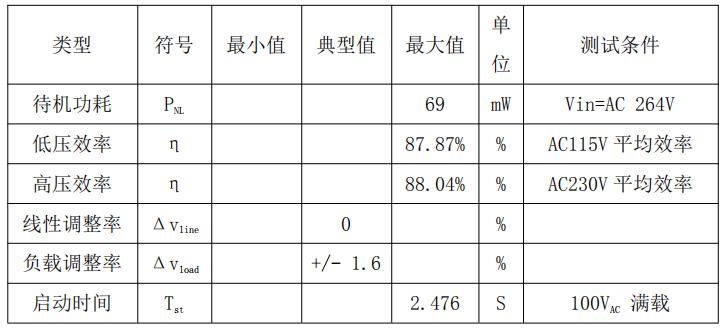

  六、整机参数

  高度集成,电路结构简单、使用外围元件较少,适用于小功率 AC/DC 电源适配器、充电器,可简化反激式隔离AC-DC开关电源设计,从而使设计者轻松的获得可靠的系统。更多CR5259_12V2A/24V1A适配器电源芯片方案,电路原理图及PCB版图、变压器绕制工艺、性能测评、波形测试、温度测试、EMI评估测试及元器件清单请向摩登6电子申请。>>
