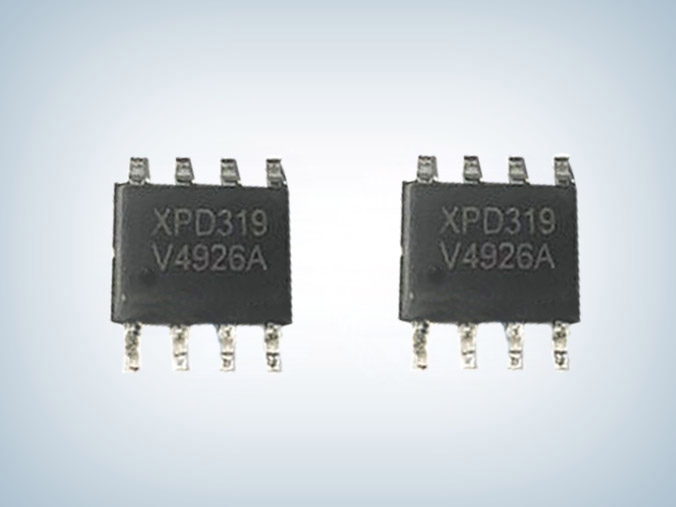

XPD319B 20w pd协议芯片

所属分类:FM/富满系列
品牌:FM/富满
型号:XPD319B
封装:SOP8
功率:36W
电流:5V/3A,9V/2.22A,12V/1.67A
订购热线:0755-23088888
  XPD319 是一款集成 USB Type-C、USB Power Delivery(PD3.0)以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP 快充协议、三星 AFC 快充协议、BC1.2 DCP以及苹果设备 2.4A 充电规范的多协议端口控制器,为 AC-DC 适配器、车载充电器等设备提供高性价比的 USB Type-C 端口充电解决方案。
  XPD319 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。XPD319 集成的 PD 协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
  XPD319 最高支持 36W 输出功率,广播 PDO 电压可以配置为 5V/9V/12V,可以配置5V Prog、9V Prog 两档 APDO 电压范围。
  XPD319 通过一路可 Sink/Source 的电流源,连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能。
  XPD319 有 VDD 欠压保护,VBUS 过压保护,DP/DM 和 CC1/CC2 过压保护。
  XPD319 采用 SOP8 封装形式。

  XPD319 特性
  ■ 支持 USB Type -C 协议
  - 配置为 DFP(Source)
  - 广播 3A 电流
  ■ 支持 USB Power Delivery(PD3.0)以及PPS 协议
  - 集成完整 PD 分层通信协议
  - PDO 可配置:5V,9V,12V
  - 输出功率高至 36W - APDO 可配置:5V Prog,9V Prog
  ■ 支持 Quick Charge 2.0/3.0/3.0+协议
  ■ 支持华为 FCP 协议
  ■ 支持三星 AFC 协议
  ■ 支持 USB BC1.2 DCP
  ■ 支持 Apple 2.4A 充电规范
  ■ 支持线损补偿功能
  ■ 固定档位:0/150mV/250mV/400mV
  ■ 安全性
  -过压/欠压保护
  -CC1/CC2/DP/DM 过压保护
  ■ 采用 SOP8 封装

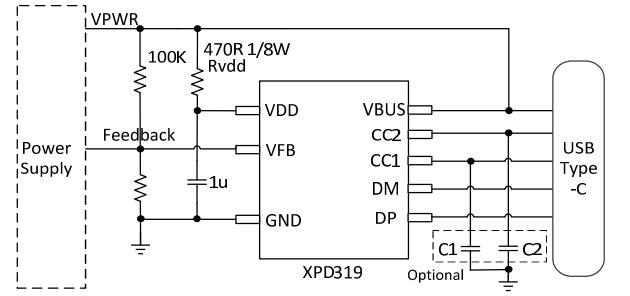

  应用电路图

  应用领域
  ■ AC-DC 适配器
  ■  USB 充电设备

  XPD319B 20w pd协议芯片,支持PDO:5V/3A,9V/2.22A,12V/1.67A,为 AC-DC 适配器、车载充电器等设备提供高性价比的 USB Type-C 端口充电解决方案。更多XPD319B规格参数、电气特性、方案应用和 Layout 注意事项、样品及技术支持等请咨询摩登6电子。>>
