XPD718 65W 单C口快充协议芯片

所属分类:FM/富满系列
品牌:FM/富满
型号:XPD718系列
封装:ESOP8
功率:5V/9V/12V
电流:3A
订购热线:0755-23088888
  XPD718 单C口快充协议芯片是一款集成 USB Type-C、USB Power Delivery(PD)2.0/3.1 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP以及苹果设备 2.4A 充电规范的多协议端口控制器,为 AC-DC 适配器、智能排查等设备提供高性价比的 USB Type-C 端口充电解决方案。
  XPD718 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。XPD718 集成的 PD 协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
  XPD718 最高支持 36W 输出功率,广播 PDO 电压可以配置为 5V/9V/12V,APDO 电压可以选择 5V Prog/9V Prog 并且可以灵活配置 APDO 电压范围。
  XPD718 通过一路可 Sink/Source 的电流源,连接到 AC-DC 的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动/调压功能,实现电压平顺过渡。
  XPD718 内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS 输出前会监测端口电压是否处于安全状态);CC1/CC2 过压保护。
  XPD718 输出电压带有线补功能,输出电流增大后会相应提高输出电压,用以补偿连接线阻抗引起的电压下降,而且可以关闭 9V 以上的电压补偿,防止 9V 以上电压太高增加前端电源功率损耗。
  XPD718 集成反馈电阻,完美避免外置反馈电阻引入的误差,调压精度更高,也为应用端节省成本。
  XPD718 集成 10mΩ VBUS 通路功率开关管和双路放电通路,集成恒压控制环路,在发生错误时也可以更快关闭输出并恢复到安全状态。
  XPD718 采用 ESOP8 封装形式,外围简单,提供最优化的 BOM 成本特性。

  XPD718芯片特性
  ■ 支持 USB Type -C 协议
  - 配置为 DFP(Source)
  - 广播 3A 电流
  ■ 支持 USB Power Delivery(PD)2.0 和 3.1以及 PPS 协议
  - 通过 USB PD3.1 认证(TID:)
  - 集成完整 PD 分层通信协议
  - PDO 可配置:5V,9V,12V
  - 电流 0A-3A 可调,步进 10mA
  - APDO 最小电压可配置:3.3V,5V
  - APDO 电压范围可配置:5V Prog,9V Prog
  -电流 0A-3A 可调,步进 50mA
  ■ 支持 Quick Charge 2.0/3.0/3.0+协议
  ■ 支持华为 FCP/HVSCP 协议
  ■ 支持三星 AFC 12V 协议
  ■ 支持 USB BC1.2 DCP
  ■ 支持 Apple 2.4A 充电规范
  ■ 集成恒压(CV)控制环路
  ■ 集成 10mΩ VBUS 通路功率开关管
  ■ 集成 10mΩ电流检测电阻
  ■ 内置 VPWR 和 VBUS 双放电通路
  ■ 集成反馈电阻
  ■ 支持线损补偿功能
  ■ 安全性
  - 输入过压/欠压保护
  - 输出过流保护
  - 输出短路保护
  - 内部过温保护
  ■ CC1/CC2 过压保护
  ■ ESD 特性±2KV
  ■ 采用 ESOP8 封装

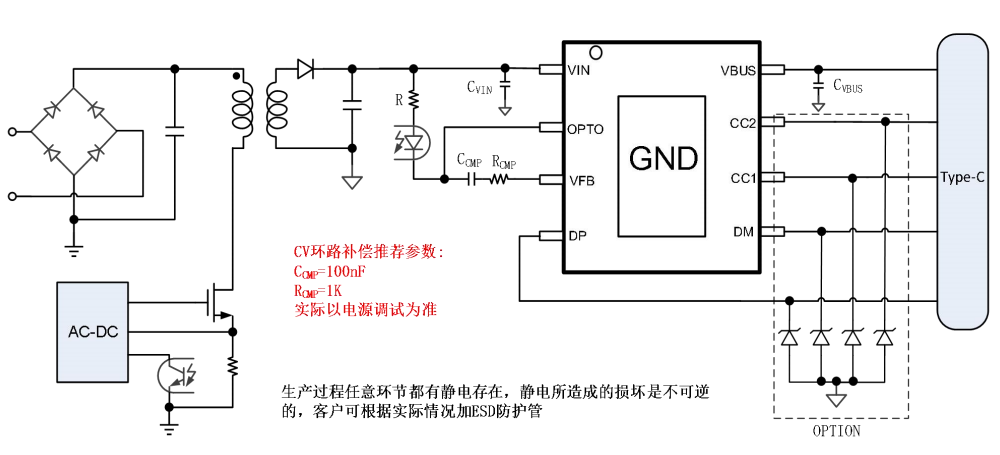

  AC-DC 应用简图

  应用领域
  ■ AC-DC 适配器
  ■ 智能排插

  XPD718芯片系列订购信息
料号 PDO 和 APDO 配置 印字 包装
XPD718A PDO:5V/3A, 9V/2.22A




XPD718
XXXXX





ESOP8
4K/盘
XPD718B PDO:5V/3A, 9V/2.22A, 12V/1.67A

XPD718BP
PDO:5V/3A, 9V/2.22A, 12V/1.67A
APDO1 : 3.3-5.9V/3A
APDO2 : 3.3-11V/1.8A

XPD718BP30
PDO:5V/3A, 9V/3A, 12V/2.5A
APDO1 : 3.3-5.9V/3A
APDO2 : 3.3-11V/2.75A

XPD718BP36
PDO:5V/3A, 9V/3A, 12V/3A
APDO1 : 3.3-5.9V/3A
APDO2 : 3.3-11V/3A
可定制 可定制

  XPD718系列芯片是XPD720替换升级版,相比XPD720而言进行了优化,主要有以下几个方便,1、支持三星 AFC 12V 协议输出  2、内置VFB上下拉电阻。3、XPD718 集成反馈电阻,完美避免外置反馈电阻引入的误差,调压精度更高,也为应用端节省成本。4、XPD718 集成 10mΩ VBUS 通路功率开关管和双路放电通路,集成恒压控制环路,在发生错误时也可以更快关闭输出并恢复到安全状态,更多XPD718单C口快充协议芯片规格书及XPD718芯片资料向我们申请。>>
