XPD701 100w单C口协议芯片带LINK

所属分类:FM/富满系列
品牌:FM/富满
型号:XPD701

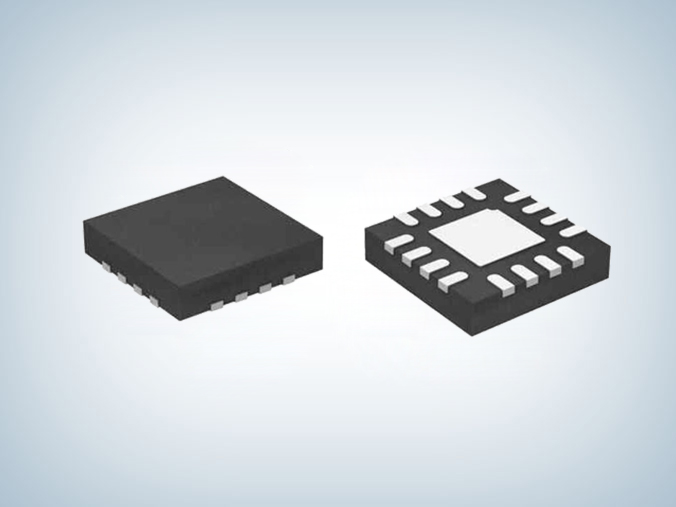

封装:QFN16(4*4)
功率:100W
电流:5V 9V 12V 15V 20V
订购热线:0755-23088888
  XPD701 100w单C口协议芯片是一款集成 USB Type-C、USB Power Delivery(PD) 3.1 以及 PPS、QC3.0+/3.0/2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 单口控制器。
  XPD701芯片特别的集成了 XPD-LINK™互联通信专利技术。通过 XPD-LINK™互联功能,XPD701 可以简单灵活的应用在多个 Type-C 端口的充电方案中。
  XPD701采用外置NMOS驱动,输出电压范围是3.3V 到21V,能提供最大100W的输出功率,能够根据识别到的快充协议自动调整输出电压和电流。
  XPD701 的输出具有CV/CC 特性,当输出电流小于设定值,输出CV模式,输出电压恒定;当输出电流大于设定值,输出CC模式,输出电压降低。通过一路可Sink/Source的电流源,连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动/调压功能,实现电压平顺过渡。
  XPD701 具有线补功能,随着输出电流的增大会相应提高输出电压,用以补偿充电线缆内阻引起的电压下降。
  XPD701 100w单C口协议芯片内置的Type-C协议可以支持Type-C设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。XPD701 集成的PD协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
  XPD701具备非常高的可靠性。内建多种保护机制确保设备安全:输入过压、欠压保护,输出过流、过压、欠压、短路打嗝保护等。启动监测(VBUS 输出前会监测端口电压是否处于安全状态);DP/DM 和 CC1/CC2 过压保护。
  XPD701芯片采用 QFN16(4*4)封装,支持二次烧录,可实现在线升级。

  XPD701芯片特性
  ■ 支持 USB Type-C 协议
  - 配置为 DFP(Source)
  - 广播 3A/1.5A 电流
  ■ 支持 USB Power Delivery(PD)3.1 以及PPS 协议
  - 通过 PD3.1 和 PPS 认证(TID:)
  - PDO 可配置:5V,9V,12V,15V,20V
  - 输出功率高至 100W
  - APDO 可配置:5V Prog,9V Prog,15VProg,20V Prog
  ■ 支持 XPD-LINKTM多芯片互联通信技术
  ■ 支持 Quick Charge 3.0+/3.0/2.0+协议
  - 支持小米 CHARGE TURBO 27W 协议
  ■ 支持华为 FCP/SCP/HVSCP 协议
  ■ 支持三星 AFC 协议
  ■ 支持 VOOC 协议
  ■ 支持 MTK PE 协议
  ■ 支持 USB BC1.2 DCP
  ■ 支持 Apple 2.4A 充电规范
  ■ 集成 CC、CV 控制环路
  ■ 集成对 E-Marker 线缆的识别和支持
  ■ 支持在线升级功能
  ■ 支持线损补偿功能
  ■ 多重保护、高可靠性
  - 输入过压、欠压保护
  - 输出过压、过流保护
  - 短路保护
  - 过温保护
  - NTC
  - 全引脚 ESD ±4KV
  ■ QFN16 4*4 封装

  应用电路图

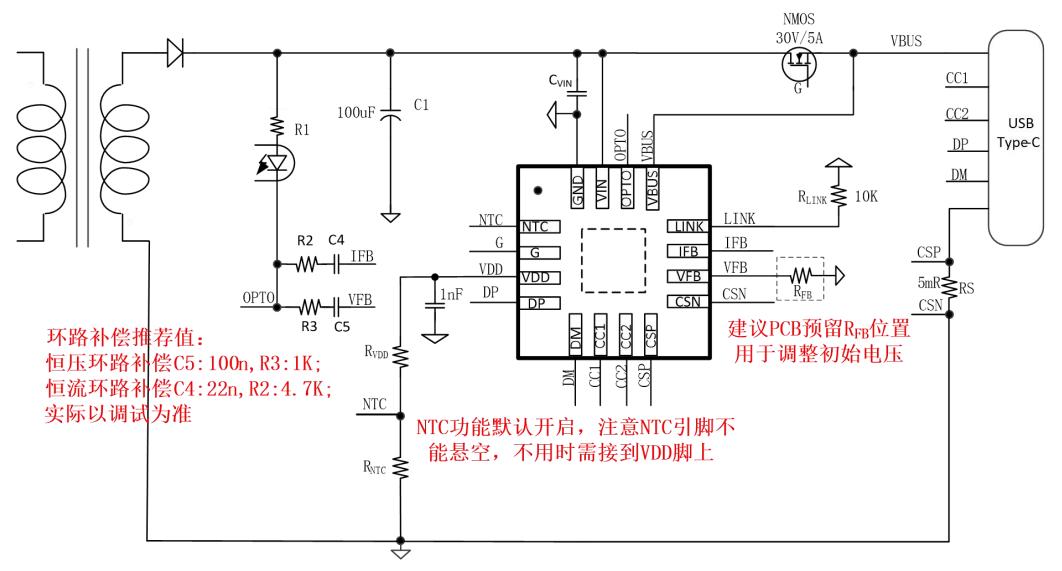

  ACDC 光耦调压

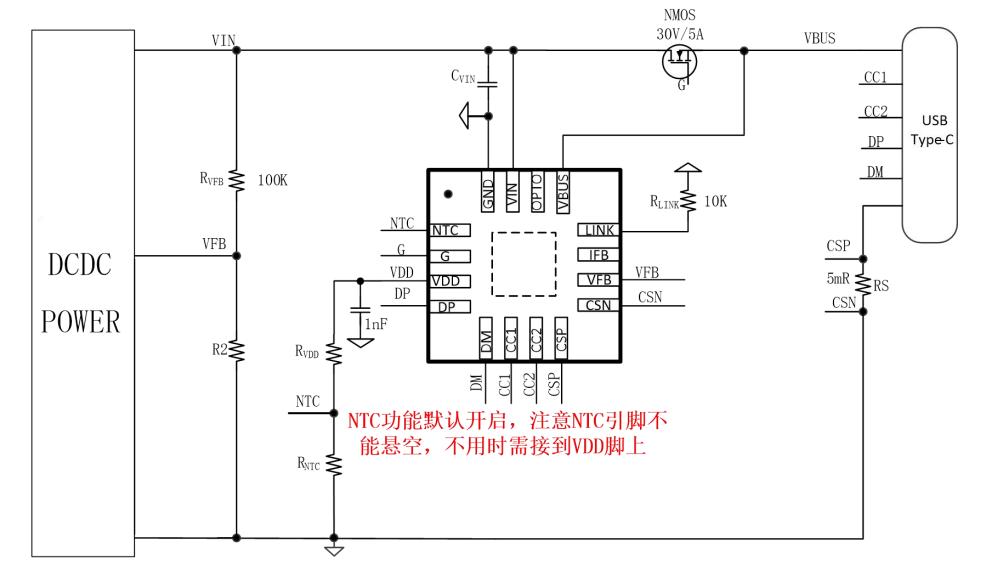

  DCDC VFB 调压

  应用领域
  ■ ACDC 适配器
  ■ 智能排插
  ■ USB 多口充电设备

  XPD701芯片系列订购信息
料号 PDO 和 QC 参数配置 封装


XPD701D3517A
高功率 PDO:5V/3A,9V/3A ,15V/2.33A,20V/1.75A
QC 高功率:5V/3A,9V/3A,12V/2.25A,20V/1.35A
低功率 PDO:5V/3A,9V/1.94A, 15V/1.16A,20V/0.87A
QC 低功率:5V/3A,9V/1.65A,12V/1.25A









QFN16
5K/盘




XPD701DPS4525
高功率 PDO:5V/3A,9V/3A,15V/3A,20V/2.25A
高功率 APDO1:3.3-11V/5A
高功率 APDO2:3.3-21V/2.25A
QC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A
低功率 PDO:5V/3A,9V/2.77A,12V/2.08A
低功率 APDO1:3.3-11V/2.25A
低功率 APDO2:3.3-21V/1.2A
QC 低功率:5V/3A,9V/2A,12V/1.5A




XPD701DP10065
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/5A
高功率 APDO1:3.3-16V/5A
高功率 APDO2:3.3-21V/5A
QC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A
低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
低功率 APDO1:3.3-16V/3.25A
低功率 APDO2:3.3-21V/3A
QC 低功率:5V/3A,9V/3A,12V/3A,20V/2.25A
可定制 根据客户需求定制

  XPD701系列 100w单C口协议芯片是支持 XPD-LINKTM互联 USB 单口控制器,外置VBUS MOS集成 CC、CV 控制环路,E-Marker 线缆的识别和支持,支持 NTC 功能、ACDC 光耦调压和 DCDC VFB 调压 ,输出功率高至100W, 过 PD 3.1 和 PPS 认证,能通过 Link 脚通信,与 XPD_LINK 家族产品实现多口快充,可兼容代换HUSB350、SW2303、IP2723T,更多XPD701芯片系列规格书及相关应用资料请向我们申请。>> 
