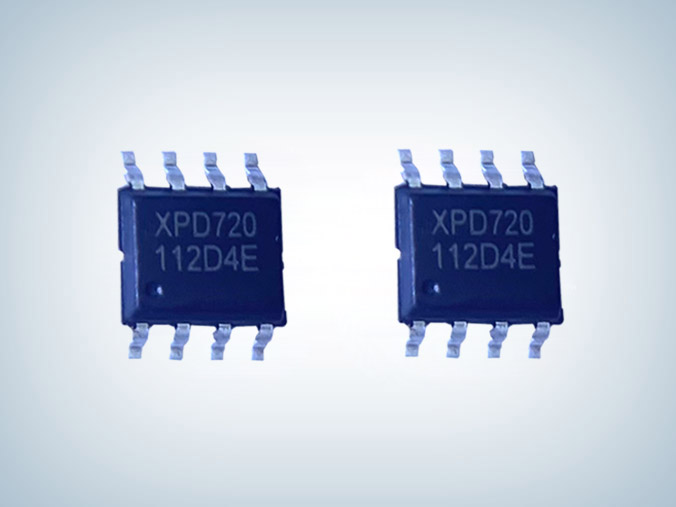

XPD720B PD/PPS多协议快充芯片

所属分类:FM/富满系列
品牌:FM/富满
型号:XPD720B
封装:ESOP8
功率:36W
电流:5V/3A, 9V/2.22A, 12V/1.67A
订购热线:0755-23088888
  协议芯片XPD720 是一款集成 USB Type-C、USB Power Delivery(PD)2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多协议端口控制器,为 AC-DC 适配器、车载充电器等设备提供高性价比的 USB Type-C 端口充电解决方案。
  XPD720 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。XPD720 集成的 PD 协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
  XPD720 最高支持 36W 输出功率,广播 PDO 电压可以配置为 5V/9V/12V,可以灵活配置 5V Prog、9V Prog 两档 APDO 电压范围。
  XPD720 通过一路可 Sink/Source 的电流源,连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动/调压功能,实现电压平顺过渡。
  XPD720 内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS 输出前会监测端口电压是否处于安全状态);DP/DM 和 CC1/CC2 过压保护。
  协议芯片XPD720集成 10mΩ VBUS 通路功率开关管和双路放电通路,集成恒压控制环路,在发生错误时也可以更快关闭输出并恢复到安全状态。
  XPD720 可以非常容易通过 USB PD 认证测试,无需为了认证增加元器件。
  协议芯片XPD720采用 ESOP8 封装形式,外围无需额外的元器件即可工作,提供最优化的 BOM成本特性。

  协议芯片XPD720特性
  ■ 通过 USB PD3.0 认证(TID:3479) 
  ■ 支持 USB Type -C 协议
  - 配置为 DFP(Source)
  - 广播 3A/1.5A 电流
  ■ 支持 USB Power Delivery(PD)2.0 和 3.0以及 PPS 协议
  - 集成完整 PD 分层通信协议
  - PDO 可配置:5V,9V,12V
  - 输出功率高至 36W - APDO 可配置:5V Prog,9V Prog
  ■ 支持 Quick Charge 2.0/3.0/3.0+协议
  - 支持小米 CHARGE TURBO 27W 协议
  ■ 支持华为 FCP/SCP/HVSCP 协议
  - 支持华为 10V 高压 SCP 协议
  ■ 支持三星 AFC 协议
  ■ 支持 USB BC1.2 DCP
  ■ 支持 Apple 2.4A 充电规范
  ■ 集成恒压(CV)控制环路
  ■ 集成 10mΩ VBUS 通路功率开关管
  ■ 集成 10mΩ电流检测电阻
  ■ 内置 VPWR 和 VBUS 双放电通路
  ■ 支持线损补偿功能
  ■ 安全性
  - 过压/欠压保护
  - 过流保护
  - 过温保护
  ■ CC1/CC2/DP/DM 过压保护
  ■ ESD 特性±8KV
  ■ 采用 ESOP8 封装

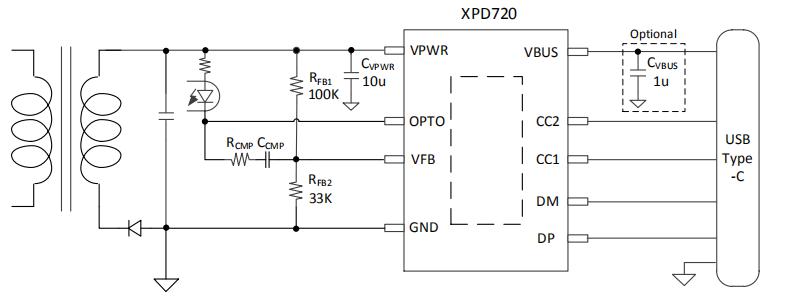

  AC-DC 应用图

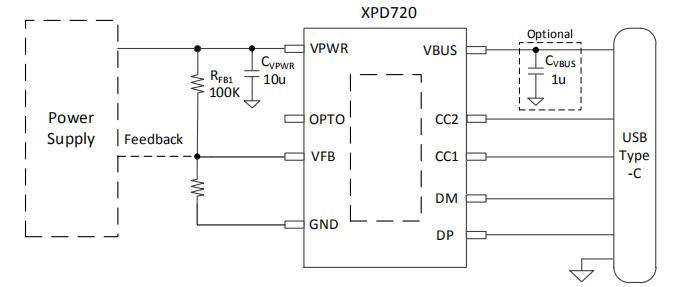

  DC-DC 应用图

  协议芯片XPD720应用领域
  ■ AC-DC 适配器
  ■ USB 充电设备

  XPD720B PD/PPS多协议快充芯片支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议,PDO:5V/3A, 9V/2.22A, 12V/1.67A,内部集成 10mΩ VBUS 通路功率开关管,并且集成10mΩ电流检测电阻,引脚支持过压保护,内置完善的保护功能,节省外围元件数量,降低成本。协议芯片XPD720系列产品更多规格参数、电气特性、应用信息和 Layout 注意事项、样品及技术支持等请咨询摩登6电子。>>
