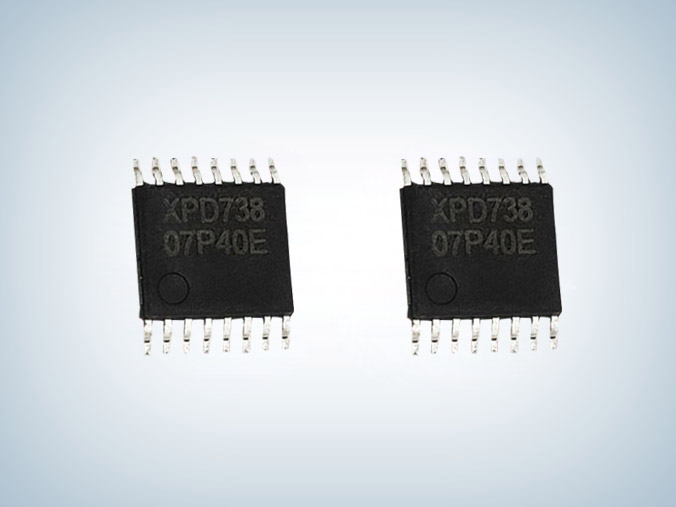

XPD738BP A+C双口PD协议芯片

所属分类:FM/富满系列
品牌:FM/富满
型号:XPD738BP/XPD738DP30
封装:TSSOP16
功率:5V,9V,12V,15V,20V
电流:3A/1.5A
订购热线:0755-23088888
  XPD738 是一款集成 USB Type-C、USB Power Delivery(PD)2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 和 Type-A 双端口控制器。
  XPD738 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。XPD738 集成的 PD 协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
  当 Type-C 和 Type-A 其中一个端口接入设备时,Type-C 或 Type-A 端口都可以实现独立的快充功能。当 Type-C 和 Type-A 都接入设备时,XPD738 会将输出电压降至 5V 给设备供电。特别的,当 Type-A 口一直连接苹果充电线但未接入苹果手机时,Type-C 口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。XPD738 完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。此外,Type-A 口充饱关断电流阈值低至 10mA,可支持智能穿戴设备小电流充电。
  XPD738 通过一路可 Sink/Source 的电流源,连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压。不管是启动还是调压过程,都具备软启动功能,实现电压平顺过渡。
  XPD738 内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS 输出前会监测端口电压是否处于安全状态)。
  XPD738 集成 10mΩ VBUS 功率开关管,集成 10 mΩ 电流检测电阻,内置 VPWR 和VBUS 双放电通路,节省了外围器件,发生错误时可以快速关闭输出并恢复到安全状态。
  XPD738 双口PD协议芯片采用 TSSOP16 封装,外围简洁,很容易通过 USB PD 认证测试。

  XPD738协议芯片特性
  ■ 通过 USB PD3.0 认证(TID:3479)
  ■ 支持 USB Type -C 协议
  - 配置为 DFP(Source)
  - 广播 3A/1.5A 电流
  ■ 支持 USB Power Delivery(PD)2.0 和 3.0以及 PPS 协议
  - 集成完整 PD 分层通信协议
  - PDO 可配置:5V,9V,12V,15V,20V
  - 输出功率高至 65W - APDO 可配置:5V Prog,9V Prog,15VProg,20V Prog
  ■ 支持 Quick Charge 3.0+/3.0/2.0 协议
  - 支持小米 CHARGE TURBO 27W 协议
  ■ 支持华为 FCP/SCP/HVSCP 协议
  ■ 支持三星 AFC 协议
  ■ 支持 USB BC1.2 DCP
  ■ 支持 Apple 2.4A 充电规范
  ■ 集成恒压(CV)环路控制
  ■ 集成 10mΩ VBUS 通路功率开关管
  ■ 集成 10mΩ电流检测电阻
  ■ 内置 VPWR 和 VBUS 双放电通路
  ■ 支持线损补偿功能
  ■ 支持 USB Type-A 和 Type-C 双口工作模式
  - 独立工作都有快充,同时工作回 5V
  - A 口连接苹果充电线但未接入苹果手机时,C 口仍然有快充
  ■ A 口充饱关断电流阈值 10mA,小电流充电
  ■ 安全性
  - 过压/欠压保护
  - 过流保护
  - 过温保护
  ■ CC1/CC2/DP1/DM1/DP2/DM2 过压保护
  ■ ESD 特性± 4KV
  ■ Package: TSSOP-16

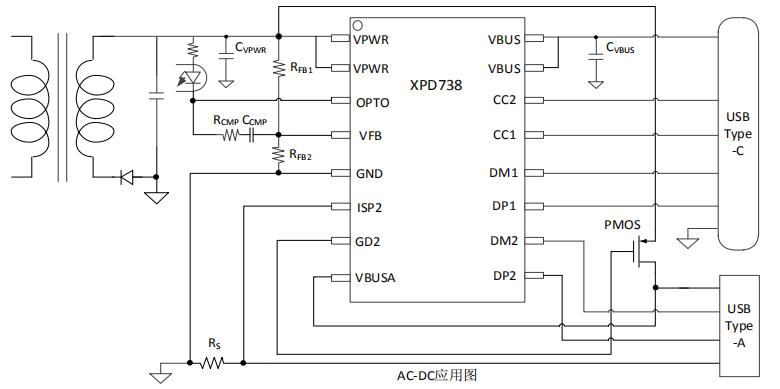

  XPD738协议芯片AC-DC应用电路图

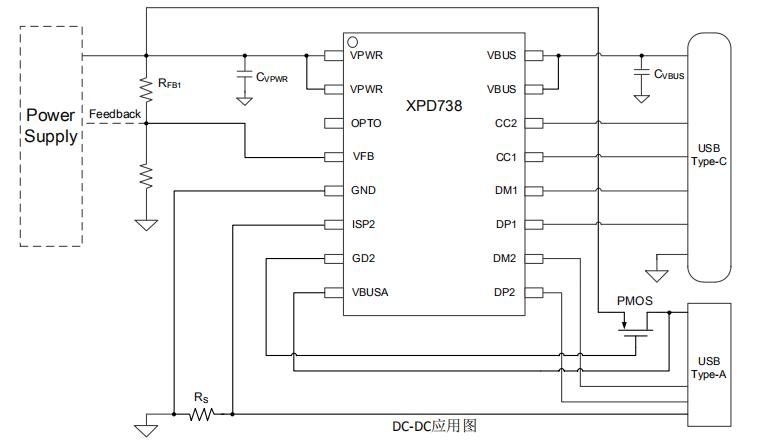

  XPD738协议芯片DC-DC应用电路图

  应用领域
  ■ AC-DC 适配器
  ■ USB 充电设备

  XPD738 双口PD协议芯片应用在1C1A双端口充电设备,在A口连接苹果充电线但未接入苹果手机时,C口仍然有快充。XPD738BP协议芯片支持PDO : 5V/3A 9V/2.22A 12V/1.67A;APDO1 : 3.3-5.9V/3A;APDO2 : 3.3-11V/1.8A,XPD738DP30协议芯片支持PDO : 5V/3A 9V/3A 12V/2.5A 15V/2A 20V/1.5A;APDO1 : 3.3-11V/3A;APDO2 : 3.3-16V/2A,更多XPD738 USB Type-C PD 和 Type-A 双口控制器系列产品规格参数、电气特性、方案应用和 Layout 注意事项、样品及技术支持等请咨询摩登6电子。>>
