XPD913 100W协议芯片 2A1C 三端口控制器

所属分类:FM/富满系列
品牌:FM/富满
型号:XPD913系列

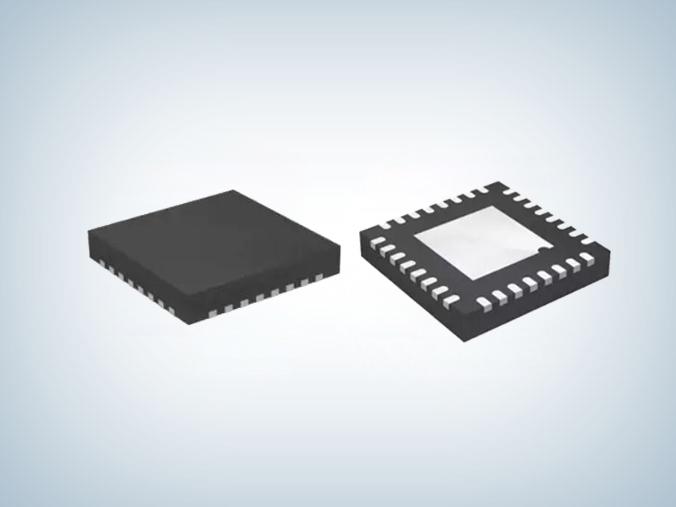

封装:QFN32 5*5
功率:100W
电流:
订购热线:0755-23088888
  XPD913 采用 QFN32 5*5封装,是一款集成 USB Type-C、USB Power Delivery(PD) 3.1 以及 PPS、QC3.0+/3.0/2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 1C2A 三端口控制器,为 AC-DC 适配器、智能排插等设备提供完整的 Type-C 和 Type-A三端口充电解决方案。
  XPD913集成同步开关降压控制器,内置功率MOS。输出电压范围是3.3V 到21V,能提供最大45W的输出功率,能够根据识别到的快充协议自动调整输出电压和电流。
  XPD913的输出具有CV/CC特性,当输出电流小于设定值,输出CV模式,输出电压恒定;当输出电流大于设定值,输出CC模式,输出电压降低。
  XPD913 具有线补功能,随着输出电流的增大会相应提高输出电压,用以补偿充电线缆内阻引起的电压下降。
  XPD913 最多支持 1C2A,当Type-C和Type-A其中一个端口接入设备时,Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时,XPD913的Type-A会将输出电压降至5V给设备供电,其中Type-C 端口仍保持快充功能。特别的,当Type-A或者 Type-C 口一直连接苹果充电线但未接入苹果手机时,其他口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。XPD913 完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。
  XPD913 具备非常高的可靠性。具有多种保护功能:输入过压、欠压保护,输出过流、过压、欠压、短路打嗝保护等。XPD913 支持二次烧录,可实现在线升级。

  XPD913芯片特性
  ■ 支持USB Type-A 和Type-C多口工作模式
  - 独立工作时都有快充
  - C 口一直有快充
  - 多口工作时,A口输出 5V - A口或C口连接苹果充电线但未接入苹果手机时,其他口仍然有快充
  ■ 集成同步开关降压转换器
  - C 口工作时,A口工作在DCDC 模式
  - C 口不工作,单A口工作在直通模式
  - C 口不工作,双A口工作在DCDC模式
  ■ 支持USB Type-C协议
  ■ 支持USB Power Delivery(PD)3.1 以及PPS协议
  - 通过 PD3.1 认证(TID:8780)
  - PDO 可配置:5V,9V,12V,15V,20V
  - 输出功率高至100W
  - APDO可配置:5V Prog,9V Prog,15VProg,20V Prog
  ■ 支持 Quick Charge 3.0+/3.0/2.0 协议
  - 支持小米CHARGE TURBO 27W 协议
  ■ 支持华为FCP/SCP/HVSCP 协议
  ■ 支持三星AFC 协议
  ■ 支持VOOC 协议
  ■ 支持MTK PE 协议
  ■ 支持USB BC1.2 DCP
  ■ 支持Apple 2.4A 充电规范
  ■ 集成CC、CV 控制环路
  ■ 支持在线升级功能
  ■ 支持线损补偿功能
  ■ 支持任意小电流设备
  ■ 多重保护、高可靠性
  - 输入过压、欠压保护
  - 输出过压、过流保护
  - 短路保护
  - 过温保护
  - NTC
  - 全引脚 ESD 4KV
  ■ QFN32 5*5 封装

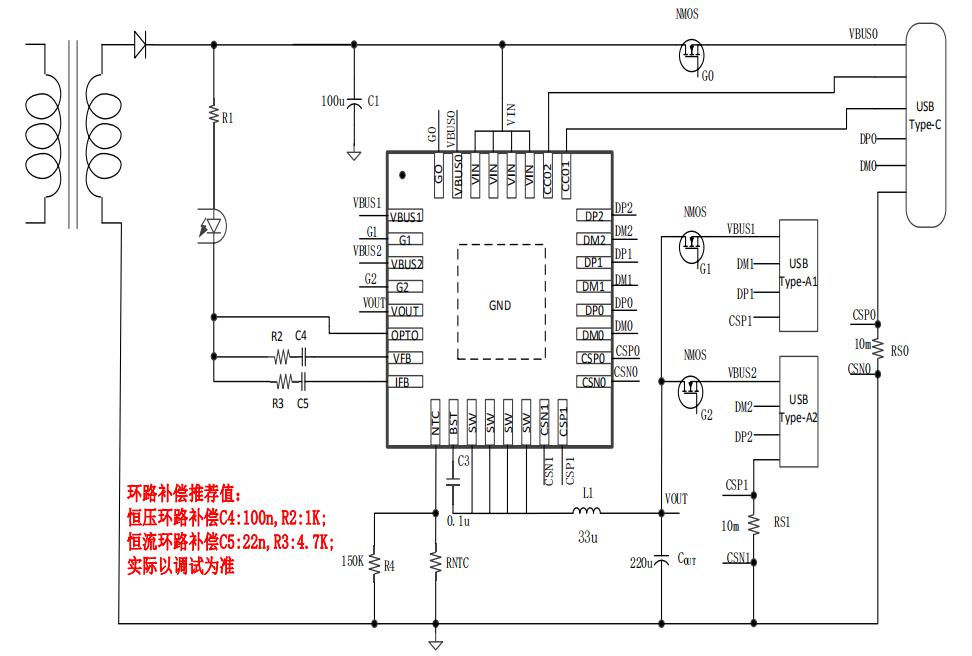

  应用电路图

  应用领域
  ■ ACDC适配器
  ■ 智能排插
  ■ USB多口充电设备

  XPD913芯片系列订购信息
料号 PDO 配置 QC 配置 封装

XPD913DPH10065TZ
单C0高功率
PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A
高功率 APDO1:3.3-16V/5A
高功率 APDO2:3.3-20V/5A
单A1/A2高功率5V/3A,9V/3A,12V/3A,20V/2.25A
低功率
PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
低功率 APDO1:3.3-16V/3A
低功率 APDO2:3.3-20V/3.25A
低功率 多口 C0 不工作 A 口限流 5A
低功率 多口 C0 工作 A 口限流 3A





Class B




















QFN32
5K/盘

XPD913DH10065TZ
单 C0 高功率 PDO:
5V/3A,9V/3A,12V/3A,15V/3A,20V/5A
单 A1/A2 高功率
5V/3A,9V/3A,12V/3A,20V/2.25A
低功率
PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
低功率 多口 C0 不工作 A 口限流 5A
低功率 多口 C0 工作 A 口限流 3A




Class B

XPD913DPG6545LX
单 C0 高功率
PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A
高功率 APDO1:3.3-11V/3A
高功率 APDO2:3.3-21V/3A
单 A1/A2 高功率
5V/3A,9V/3A,12V/3A,20V/2.25A
低功率
PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
低功率 APDO1:3.3-11V/3A
低功率 APDO2:3.3-21V/2.25A
低功率 多口 C0 不工作 A 口限流 4A
低功率 多口 C0 工作 A 口限流 2A





Class B
XPD913DF3520IT 单 C0 高功率
PDO:5V/3A,
9V/3A,12V/2.92A,15V/2.33A,20V/1.75A
单 A1/A2 高功率
5V/3A,9V/3A,12V/2.25A,20V/1.35A
低功率 PDO: 5V/3A,9V/2.22A,12V/1.67A
低功率 多口 C0 不工作 A 口限流 3A
低功率 多口 C0 工作 A 口限流 1A



Class B
XPD913DE3520TIT 单 C0 高功率
PDO:5V/3A,
9V/3A,12V/2.92A,15V/2.33A,20V/1.75A
单 A1/A2 高功率
5V/3A,9V/3A,12V/2.25A,20V/1.35A
低功率 PDO: 5V/2.4A,9V/2.22A,12V/1.67A
低功率 多口 C0 不工作 A 口限流 3A
低功率 多口 C0 工作 A 口限流 1A



Class B
可定制 根据客户需求定制

  XPD913 100W协议芯片是集成同步降压USB三端口控制器,单颗芯片XPD913便可实现1C2A模式,DCDC自动工作在直通模式,效率最大化,三个端口1C2A独立工作时都有快充,C口一直有快充,最高支持PD3.1 100W配置,广泛应用于100W和100W以内2A1C和1A1C市场,更多XPD913芯片系列规格书及相关应用资料请向我们申请。>>
