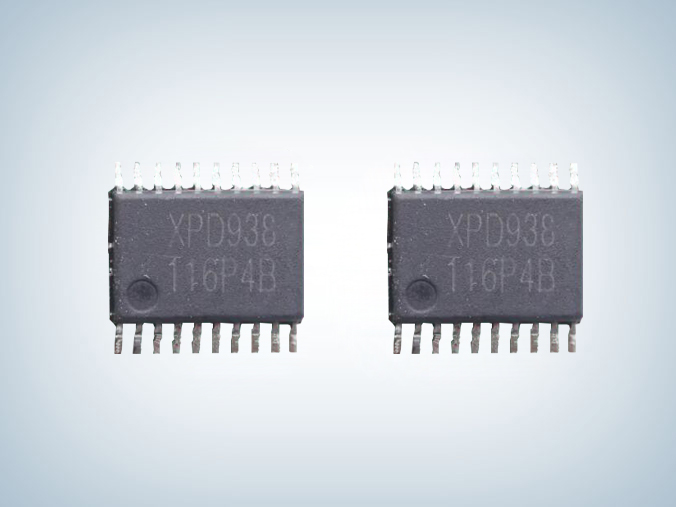

XPD938 65W A加C双口协议识别芯片

所属分类：FM/富满系列

品牌：FM/富满
型号：XPD938
封装：TSSOP20/QFN4X4-20
功率：65W
电流：3A/1.5A

订购热线：0755-23088888

产品详情应用领域

　　XPD938 A加C双口协议识别芯片是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 和 Type-A 双端口控制器。　　

　　XPD938 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD938 集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。　　

　　当 Type-C 和 Type-A 其中一个端口接入设备，Type-C 或 Type-A 端口都可以实现独立的快充功能。当 Type-C 和 Type-A 都接入设备时，XPD938 会将输出电压降至 5V 给设备供电，其中 Type-C 端口 PD 只广播 5V/3A，保留 BC1.2 以及 Apple 2.4A，而 Type-A 端口则只保留 Apple 2.4A。特别的，当 Type-A 口一直连接苹果充电线但未接入苹果手机时，Type-C 口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。　　

　　XPD938 解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。此外，Type-A 口充饱关断电流阈值低至 10mA，可支持智能穿戴设备小电流充电。　　

　　XPD938 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压。不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡。　　

　　XPD938 内部集成 CC 环路控制，在共享电源下可以有效的控制总电流缓解前端电源压力，XPD938 支持二次烧录，可实现在线升级。　　

　　XPD938 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）。　　

　　XPD938 集成 10mΩ VBUS 功率开关管，集成 10 mΩ 电流检测电阻，内置 VPWR 和VBUS 双放电通路，节省了外围器件，发生错误时可以快速关闭输出并恢复到安全状态。　　

　　XPD938 A加C双口协议识别芯片采用 TSSOP20 和 QFN4X4-20 两种封装，外围简洁，很容易通过 USB PD 认证测试。

　　XPD938芯片特性　　

　　■ 通过 USB PD3.0 认证（TID：5594）　　

　　■ 支持 USB Type -C 协议　　

　　- 配置为 DFP（Source）　　

　　- 广播 3A/1.5A 电流　　

　　■ 支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 协议　　

　　- 集成完整 PD 分层通信协议　　

　　- PDO 可配置：5V，9V，12V，15V，20V　　

　　- 输出功率高至 65W　　

　　- APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog　　

　　■ 支持 Quick Charge 3.0+/3.0/2.0 协议　　

　　- 支持小米 CHARGE TURBO 27W 协议　　

　　■ 支持华为 FCP/SCP/HVSCP 协议　　

　　■ 支持三星 AFC 协议　　

　　■ 支持 VOOC 2.0 协议　　

　　■ 支持 USB BC1.2 DCP　　

　　■ 支持 Apple 2.4A 充电规范　　

　　■ 集成 CC、CV 环路控制　　

　　■ 集成 10mΩ VBUS 通路功率开关管　　

　　■ 集成 10mΩ电流检测电阻　　

　　■ 内置 VPWR 和 VBUS 双放电通路　　

　　■ 支持线损补偿功能　　

　　■ 支持 USB Type-A 和 Type-C 双口工作模式　　

　　- 独立工作都有快充，同时工作回 5V　　

　　- A 口连接苹果充电线但未接入苹果手机时，C 口仍然有快充　　

　　■ A 口充饱关断电流阈值 10mA，小电流充电　　

　　■ 支持在线升级　　

　　■ 安全性　　

　　- 过压/欠压保护　　

　　- 过流保护　　

　　- 过温保护　　

　　■ CC1/CC2/DP1/DM1/DP2/DM2 过压保护　　

　　■ ESD 特性± 4KV　　

　　■ Package: TSSOP-20 和 QNF4x4-20

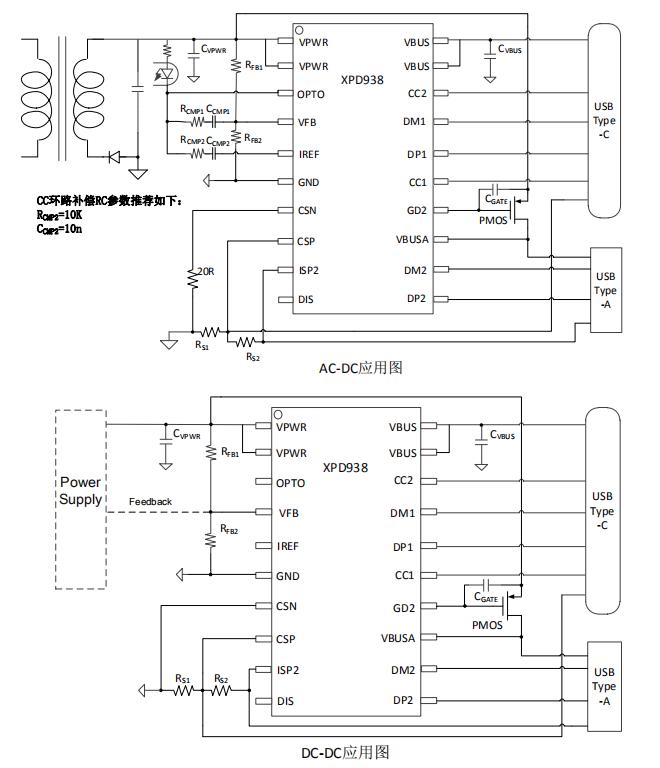

　　典型应用电路图

　　应用领域　　

　　■ AC-DC 适配器　　

　　■ USB 充电设备

　　XPD938芯片系列订购信息

料号	USB Type-C 端口 PDO 和 APDO 配置	QC 配置	封装
XPD938A	PDO : 5V/3A, 9V/2.22A	ClassA	TSSOP20 2.5K/盘
XPD938B	PDO : 5V/3A, 9V/2.22A, 12V/1.67A	ClassA
XPD938BP	PDO : 5V/3A, 9V/2.22A, 12V/1.67A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/1.8A	ClassA
XPD938APS25	PDO : 5V/3A, 9V/2.77A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.25A	ClassA
XPD938APS30	PDO : 5V/3A, 9V/2.77A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.75A	ClassA
XPD938D30	PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A	ClassB
XPD938DP30	PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A APDO1 : 3.3-11V/3A APDO2 : 3.3-16V/2A	ClassB
XPD938D45	PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/3A,20V/2.25A	ClassB
XPD938DP45	PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A APDO1 : 3.3-11V/3A APDO2 : 3.3-21V/2.15A	ClassB
XPD938D60	PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/3A, 20V/3A	ClassB
XPD938DP60	PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A,20V/3A APDO1 : 3.3-11V/3A APDO2 : 3.3-21V/2.85A	ClassB
可定制	可定制
XPD938QXXXXX	参考相应的 TSSOP20 封装		QFN20 4K/盘

　　XPD938系列A加C双口协议识别芯片有TSSOP20和QFN4X4-20两种封装，输出功率高至 65W，是USB Type-C PD 和 Type-A 双口控制器，单颗芯片 XPD938 可实现 1C1A 模式，有助于节省外围元件数量，简化电路，降低成本，广泛应用于65W和65W以内A+C(共享电源)过认证市场，可兼容代换IP2738、 SW2305、FP6606AC，更多XPD938芯片系列规格书及相关应用资料请向我们申请。>>
