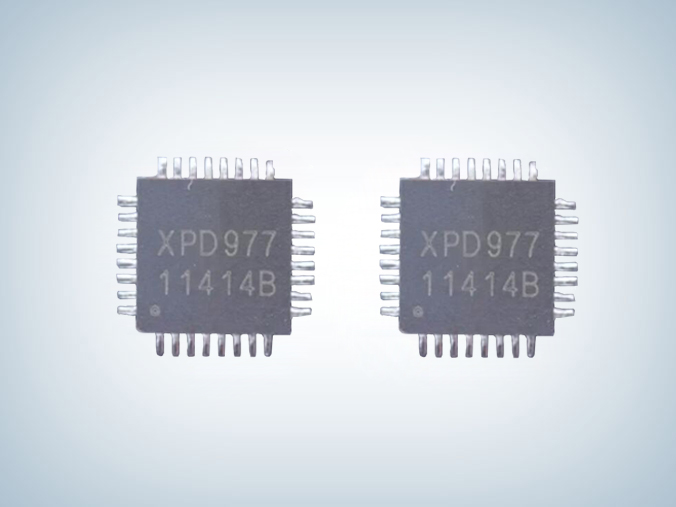

XPD977 65W快充协议芯片2A+C 三端口控制器

所属分类:FM/富满系列
品牌:FM/富满
型号:XPD977
封装:QFN5X5-32
功率:65W
电流:5V,9V,12V,15V,20V
订购热线:0755-23088888
  XPD977 65W和65W以内快充协议芯片系列是XPD-LINK™互联USB 三端口控制器,将传统协议芯片外置的VBUS开关管和电流取样电阻集成在协议芯片内部,并且集成了A口的快充协议功能以及用于多口协议分配的单片机芯片,支持一个USB-C、两个USB-A接口,并且每个接口都支持快充输出的的快充协议芯片,将传统多颗协议芯片才能完成的功能整合成一颗芯片,简化充电器的开发并降低成本。

  XPD977芯片特性
  ■ 通过 USB PD3.0 认证(TID:5594)
  ■ 支持 XPD-LINKTM多芯片互联通信技术
  ■ 支持 USB Type-C 协议
  ■ 支持 USB Power Delivery(PD)3.0 以及PPS 协议
  - PDO 可配置:5V,9V,12V,15V,20V
  - 输出功率高至 65W
  - APDO 可配置:5V Prog,9V Prog,15V Prog,20V Prog
  ■ 支持 Quick Charge 2.0/3.0/3.0+协议
  - 支持小米 CHARGE TURBO 27W 协议
  ■ 支持华为 FCP/SCP/HVSCP 协议
  - 支持华为 10V 高压 SCP 协议
  ■ 支持三星 AFC 协议
  ■ 支持 VOOC 2.0 协议
  ■ 支持 USB BC1.2 DCP
  ■ 支持 Apple 2.4A 充电规范
  ■ 集成 CC、CV 控制环路
  ■ 集成 10mΩ VBUS 通路功率开关管
  ■ 集成 10mΩ电流检测电阻
  ■ 内置 VPWR 和 VBUS 双放电通路
  ■ 支持线损补偿功能
  ■ 支持 USB Type-A 和 Type-C 双口工作模式
  -独立工作都有快充,同时工作回 5V
  - A 口连接苹果充电线但未接入苹果手机时,C 口仍然有快充
  ■ A 口充饱关断电流阈值 10mA,小电流充电
  ■ 支持在线升级
  ■ 安全性
  - A 口采用电源端控制避免短路引发漏电
  - 过压/欠压保护
  - 过流保护
  - 过温保护
  ■ CC1/CC2/DP1/DM1/DP2/DM2 过压保护
  ■ ESD 特性±4KV

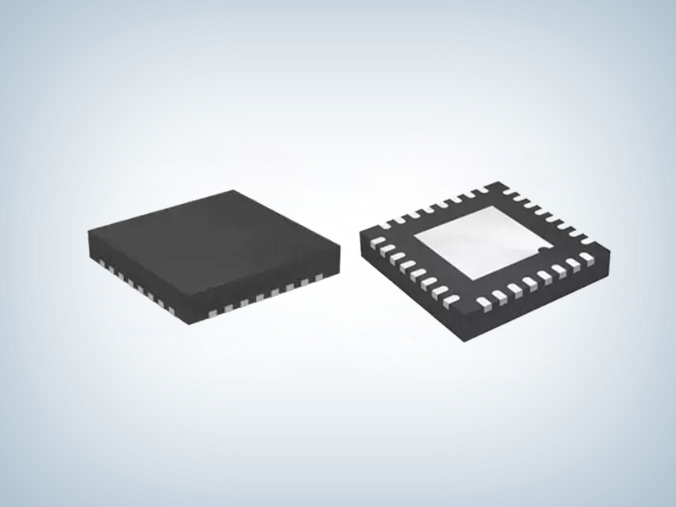

  ■ Package:QFN5X5-32

  引脚封装定义

  XPD977系列概述
  XPD977 是一款集成 USB Type-C、USB Power Delivery(PD) 3.0/2.0 以及 PPS、QC3.0/2.0CLASS B 快充协议、华为 FCP/SCP 快充协议、三星 AFC 快充协议、VOOC 2.0 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 三端口控制器,为 AC-DC适配器、移动电源、车载充电器等设备提供完整的 Type-C 和 Type-A 三端口充电解决方案。
  XPD977集成了 XPD-LINK™互联通信技术。通过 XPD-LINK™互联功能,XPD977 可以简单灵活的应用在多个 Type-C 和 Type-A 端口的充电方案中。
  内置的TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统,智能识别插头的正插与反插,并实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。 当 Type-C 和 Type-A 其中一个端口接入设备时,Type-C 或 Type-A 端口都可以实现独立的快充功能。当 Type-C 和 Type-A 都接入设备时,XPD977 会将输出电压降至 5V 给设备供电,其中 Type-C 端口 PD 只广播 5V/3A,保留 BC1.2 以及 Apple 2.4A,而 Type-A 端口则只保留 Apple 2.4A。特别的,当 Type-A 口一直连接苹果充电线但未接入苹果手机时,Type-C 口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。
  完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。此外,Type-A 口充饱关断电流阈值低至 10mA,可支持智能穿戴设备小电流充电。
  XPD977 通过一路可 Sink/Source 的电流源,连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动/调压功能,实现电压平顺过渡。
  XPD977 内部集成 CC 环路控制,在共享电源下可以有效的控制总电流缓解前端电源压力,支持二次烧录,可实现在线升级。
  内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS 输出前会监测端口电压是否处于安全状态)。
  XPD977 集成 10mΩ VBUS 通路功率开关管和内部放电通路,节省了外围器件,在发生错误时可以快速关闭输出并恢复到安全状态。
  采用 QFN5x5-32 封装。应用中外围电路非常简洁,可以轻松通过 USB PD 认证测试。

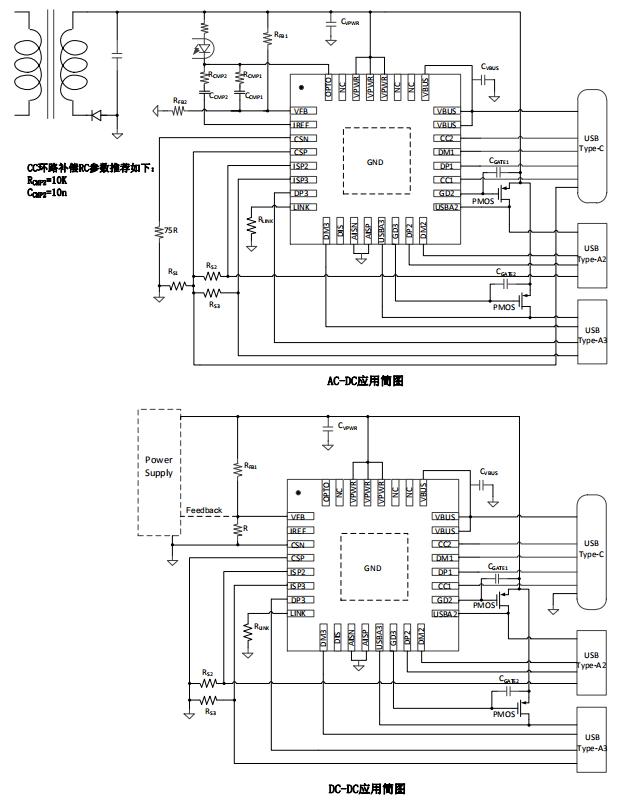

  典型应用电路图

  应用领域
  ■ AC-DC 适配器
  ■ 带 USB 端口排插
  ■ USB 多口充电设备

  XPD977芯片系列订购信息
料号 USB Type-C 端口 PDO 和 APDO 配置 QC 配置 包装
XPD977B18 高功率 PDO:5V/3A, 9V/2A, 12V/1.5A Class A




















QFN32
5K/盘

低功率 PDO:5V/3A

XPD977BP18
高功率 PDO:5V/3A, 9V/2A, 12V/1.5A
高功率 APDO1:3.3-5.9V/3A
高功率 APDO2:3.3-11V/1.65A
低功率 PDO:5V/3A

Class A
XPD977A 高功率 PDO:5V/3A, 9V/2.22A
低功率 PDO:5V/3A
Class A
XPD977B 高功率 PDO:5V/3A, 9V/2.22A, 12V/1.67A
低功率 PDO:5V/3A
Class A
XPD977BV 高功率 PDO:5V/3A, 9V/2.22A, 12V/1.67A 支持 VOOC Class A
低功率 PDO:5V/3A
XPD977D30A 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
低功率 PDO:5V/3A
Class B
XPD977D30 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
低功率 PDO:5V/3A, 9V/1.75A
Class A

XPD977DP30
高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
高功率 APDO1:3.3-11V/3A
高功率 APDO2:3.3-16V/2A
低功率 PDO:5V/3A, 9V/1.75A

Class A
XPD977D45 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A
Class A


XPD977DP45
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
高功率 APDO1:3.3-11V/3A
高功率 APDO2:3.3-16V/2.8A
低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A
低功率 APDO1:3.3-11V/2A
低功率 APDO2:3.3-16V/1.4A


Class A
XPD977D60 高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A
低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
Class B


XPD977DP60
高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A
高功率 APDO1:3.3-16V/3A
高功率 APDO2:3.3-21V/2.85A
低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
低功率 APDO1:3.3-16V/1.9A
低功率 APDO2:3.3-21V/1.4A



Class B
XPD977D65 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
Class B



XPD977DP65
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
高功率 APDO1:3.3-16V/3.25A
高功率 APDO2:3.3-21V/3A
低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
低功率 APDO1:3.3-16V/2A
低功率 APDO2:3.3-21V/1.5A



Class B
XPD977D6545 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
Class B



XPD977DP6545
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
高功率 APDO1:3.3-16V/3.25A
高功率 APDO2:3.3-21V/3A
低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
低功率 APDO1:3.3-16V/2.8A
低功率 APDO2:3.3-21V/2.1A



Class B
XPD977D6518 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
低功率 PDO:5V/3A,9V/2A,12V/1.5A
Class A

  XPD977芯片系列采用QFN5*5-32封装,支持最高输出 65W,单颗芯片 XPD977 实现 1C2A 模式,用于2A1C三口输出时,外围仅需增添对应的PMOS以及电流取样电阻即可实现多口快充协议支持,更多快充协议芯片18W-100W选型技术方案产品手册及相关应用资料请向摩登6电子申请。>>
