XPM52C 35W双C口PD快充降压芯片

所属分类:FM/富满系列
品牌:FM/富满
型号:XPM52C系列
封装:QFN4x4-16L
功率:65W
电流:5A
订购热线:0755-23088888
  XPM52C是一款65W USB PD 多协议降压芯片,集成度高,协议全面并支持定制。采用 QFN4x4-16L 封装,典型应用于35W双C口PD快充市场,改写了传统的降压电路设计,集成了降压控制器,协议芯片和降压MOS管的多合一芯片。
  XPM52C 是一款集成同步开关的降压转换器,支持多种输出快充协议、支持 USB Type-C 和 PD 等多种快充协议,包括 USB Type-C 和 PD 协议,高通 QC2.0/3.0/3.0+,华为 FCP/SCP/HVSCP,VOOC 2.0/4.0 协议,联发科 PE,三星 AFC,USB BC1.2 DCP 以及Apple 2.4A 充电规范,为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。
  XPM52C PD快充降压芯片具有自动识别 VIN 输入电压的功能,依据输入电压来调节输出电压。
  XPM52C 内置功率 MOS,输入工作电压最高到 31V,输出电压范围是 3.3V 到21V,能提最大 65W 的输出功率,能够根据识别到的快充协议自动调整输出电压和电流。
  XPM52C 的输出具有 CV/CC 特性,当输出电流小于设定值,输出 CV 模式,输出电压恒定;当输出电流大于设定值,输出 CC 模式,输出电压降低。
  XPM52C 的输出电压带有线补功能,输出电流增大后会相应的提高输出电压,用以补偿连接线阻抗引起的电压下降。
  XPM52C 特别的集成了 XPD-LINK™互联通信专利技术。通过 XPD-LINK™互联功能,
  XPM52C 可以简单灵活的应用在多个 Type-C 端口的充电方案中。
  XPM52C 支持二次烧录,可实现在线升级。
  XPM52C 有多种保护功能,具有输入过压、欠压保护,输出短路、过流保护,过温保护。

  XPM52C PD快充降压芯片特点
  ■ 同步开关降压转换器
  - 内置功率 MOS
  - 自动识别输入电压调节输出电压
  - 输入工作电压高至 31V - 输出电压范围:3.3V 到 21V,根据快充协议自动调整
  - 输出功率最大 65W - 输出电压有线补功能:50mV/A、100mV/A、150mV/A - 输出具有CV/CC 特性
  - 软启动功能
  - 3A 带载启动
  - XP-LINK 智能降功率
  ■ 支持 USB Power Delivery(PD)3.1 协议
  - 通过 PD3.1 认证(TID:7689) - FPDO 可配置:5V、9V、12V、15V、20V
  - APDO 可配置:5V Prog、9V Prog、15V Prog、20V Prog
  - APDO 以 20mV 步进调节电压
  - APDO 电流最大可支持至 5A
  ■ 输出快充
  - 支持 Quick Charge 2.0/3.0/3.0+协议
  - 支持小米 CHARGE TURBO 27W 协议
  - 支持华为 FCP/SCP/HVSCP 协议
  - 支持三星 AFC 协议
  - 支持 VOOC 2.0/4.0 协议
  - 支持联发科 PE 协议
  - 支持 USB BC1.2 DCP
  - 支持 Apple 2.4A 充电规范
  ■ 支持在线升级
  ■ 多重保护、高可靠性
  - 输入过压、欠压保护
  - 输出短路、输出过流
  - 过温保护
  ■ 全引脚 ESD 4KV
  ■ Package:QFN4x4-16L

  引脚定义

  应用电路图

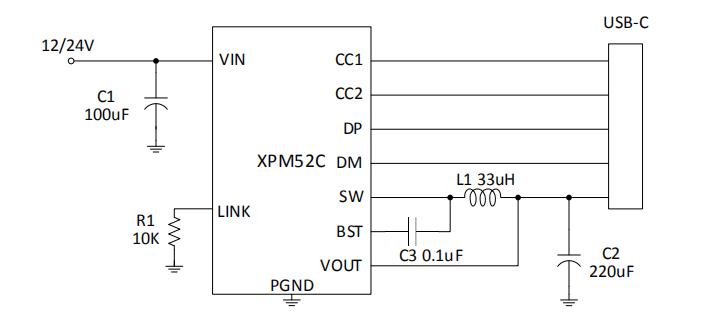

  应用 1:单 C 口工作

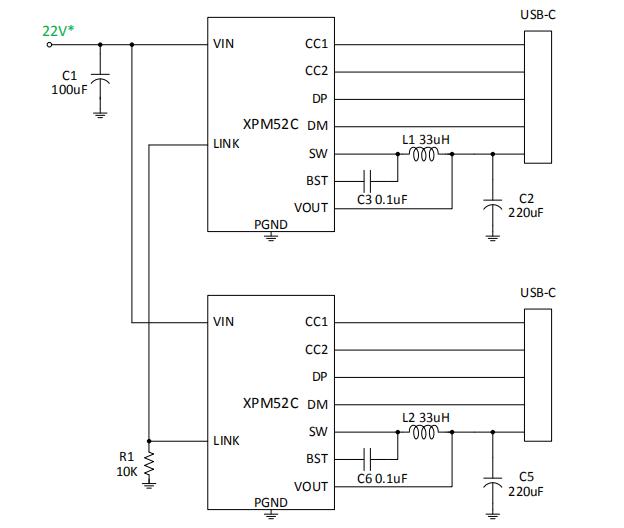

  应用 2:双 C 口工作
  *注意:用两颗 XPM52C 组成双 C 口方案时,推荐输入工作电压为 22V,可提高转换效率。

  应用领域
  ■ USB 车载充电器
  ■ 便携式充电设备
  ■ 通用高压 USB 充电器
  ■ 通用的高压 DC/DC 变换应用
  ■ 智能排插

  XPM52C 35W双C口PD快充降压芯片,只需一颗芯片配合极简的外围即可满足多口充电器的独立降压设计,能够简化多口充电器、插排中的二次降压电路,相同体积可以容纳多个输出接口,并且具备更高的功率密度,非常适合车充,多口快充充电器和快充插排应用,更多XPM52C系列 PD快充降压芯片产品数据手册及应用资料请向我们申请。>>
