SD4690 80V dc-dc降压芯片

所属分类:SLAN/士兰微
品牌:士兰微
型号:SD4690
封装:SOP-8
功率:80V
电流:5V3A
订购热线:0755-23088888
  SD4690描述
  SD4690是一款SOP8封装、高效率的降压型DC-DC转换芯片。芯片内部包括误差放大器、振荡器、电流比较器、斜坡补偿、电流采样、逻辑驱动等模块,内置峰值电流模式的PWM控制环路,补偿网络外部可调,可在宽负载范围内提供稳定的输出电压。

  SD4690 80V dc-dc降压芯片内置轻载降频功能,可提升轻载效率;内置短路保护、过温保护避免了芯片在超负荷负载或者温度过热时受到损坏;最高80KHz的工作频率以及SOP-8封装,最大限度的减小了整体解决方案的占板面积。

  SD4690主要特点
  ·输出电流能力通过外置MOS导通电阻可调
  ·输入欠压锁定
  ·80V的最高工作电压
  ·士1.5%的反馈电压精度,过温保护
  ·输出短路保护

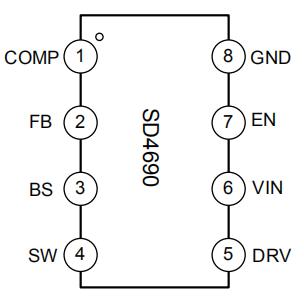

  SD4690管脚排列图

  SD4690管脚描述
管脚号 管脚名称 I/O 管脚说明
1 COMP I 补偿端,外接电阻电容网络
2 FB I 输出电压反馈输入端
3 BS I/O 自举管脚,外接电容到SW管脚
4 SW O 开关端
5 DRV O 驱动输出脚
6 VIN P 芯片的电压输入端
7 EN I 使能脚,高电平使能,低电平关闭IC
8 GND G 芯片地

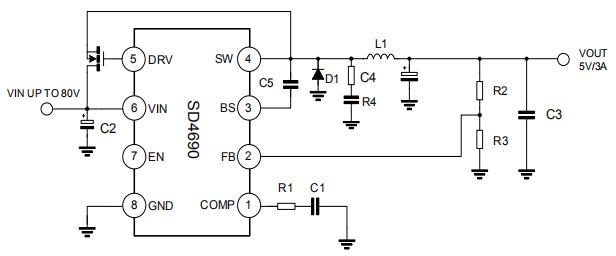

  SD4690 5V3A典型电路图

  SD4690应用领域
  ·电动自行车
  ·平衡轮

  如果需要SD4690 80V dc-dc降压芯片产品的详细手册或其它资料,可向摩登6电子在线客服申请。
