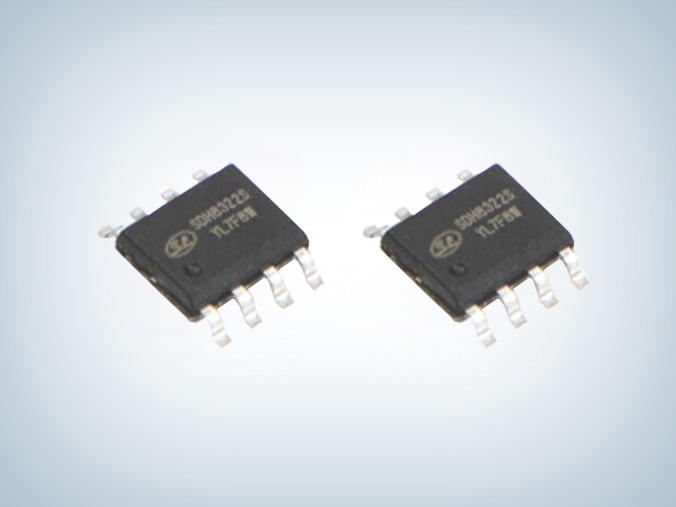

SDH8322S 12-18V 非隔离可调输出电源芯片

所属分类：SLAN/士兰微

品牌：士兰微
型号：SDH8322S
封装：SOP-8
功率：5W
电流：

订购热线：0755-23088888

产品详情应用领域

　　电源芯片SDH8322S是用于开关电源的内置高压MOSFET的电流模式PWM控制器，典型应用于195-265V，适配器10W，开放式13W；85-265V适配器5W，开放式8W，sdh8322s芯片内置高压启动电路，在轻载下会进入打隔模式，具有降频、软启动，还集成了VDD欠压保护、VDD过压保护、前沿消隐、偷出过载保护、过流保护、过温保护等各种异常状态的保护功能。

　　sdh8322s芯片特点　　

　　■ 12V15V18V输出电压三档可调　　

　　■ 高压启动　　

　　■ 轻截打隔　　

　　■ 降频　　

　　■ 软启动　　

　　■ VDD欠压保护　　

　　■ VDD过压保护　　

　　■ 前沿消隐　　

　　■ 输出过截保护　　

　　■ 过流保护　　

　　■ 过温保护

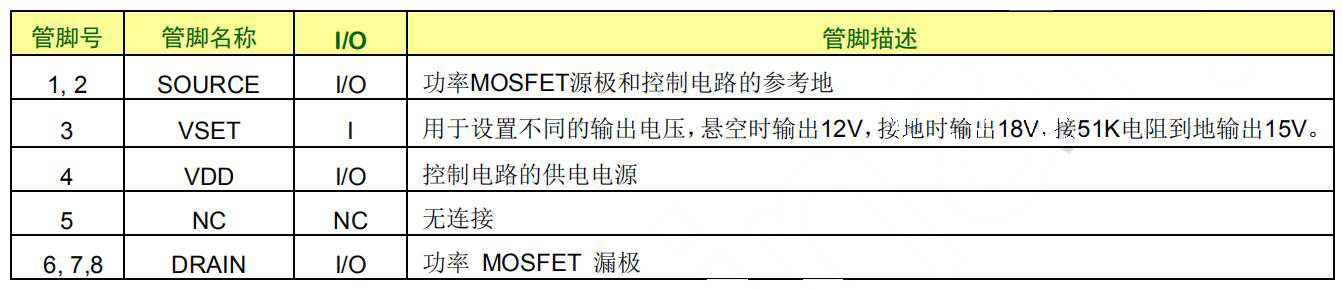

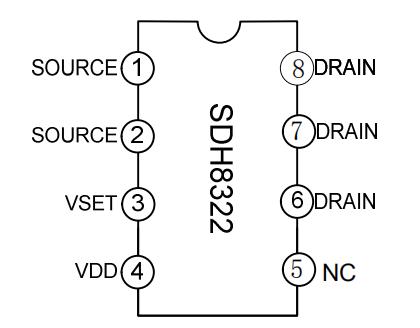

　　电源芯片SDH8322s管脚排列及引脚

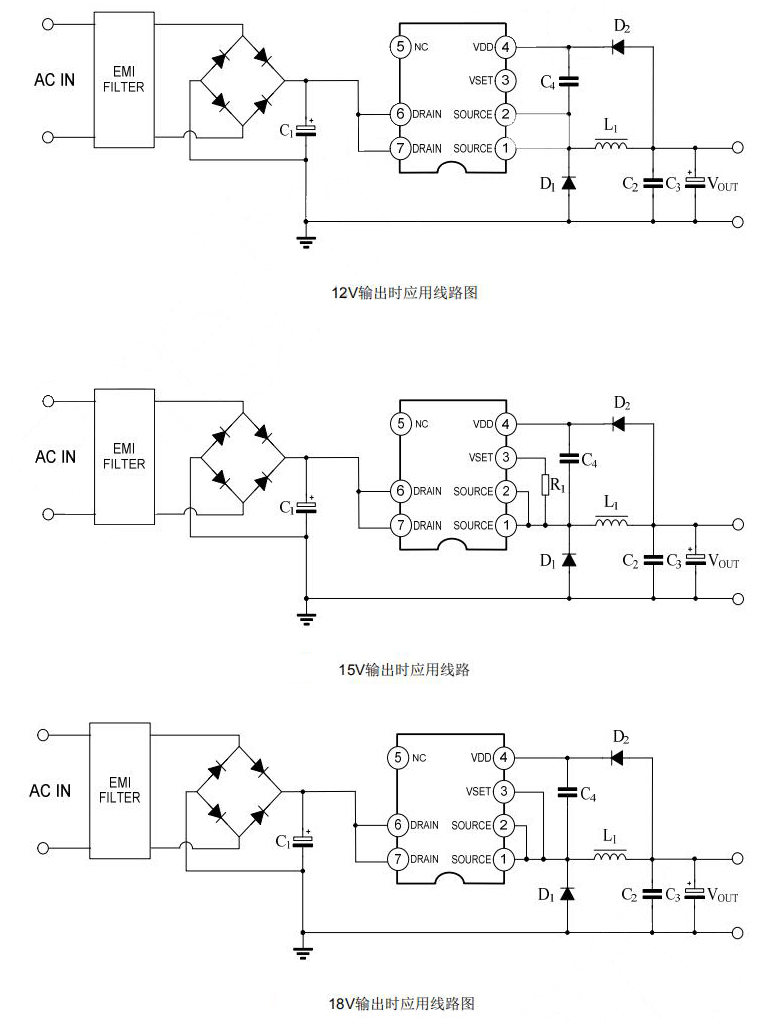

　　sdh8322s应用电路

　　电源芯片SDH8322S应用领域　　

　　■ 离线式开关电源　　

　　■ 非隔离升压降压转换器　　

　　■ 小家电

　　SDH8322S内置高压启动电路。在轻截下会进入打隔模式，从而有效地降低系统的待机功耗。具有降频功能，进一步优化轻截条件下的转换效率。具有软启动功能，能够诚小器件的应力，防止变压器饱和SDH8322S芯片内部还集成了各种异常状态的保护功能，包括：VDD欠压保护，VDD过压保护，前沿消隐，输出过截保护，过流保护，过温保护等。触发保护后，电路会不断自动重启，直到系统正常为止，更多sdh8322s芯片参数及sdh8322s规格书请向士兰微代理摩登6电子申请。>>
