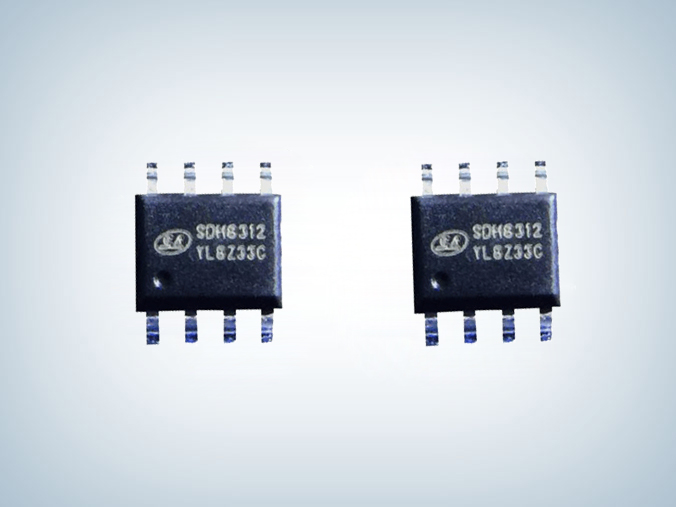

SDH8312 5V0.2A ac-dc非隔离芯片

所属分类:SLAN/士兰微
品牌:士兰微
型号:SDH8312
封装:SOP-8
功率:5V
电流:0.2A
订购热线:0755-23088888
  SDH8312 ac-dc非隔离芯片是用于开关电源的内置650V高压MOSFET的AC-DC控制器。
  SDH8312内置高压启动以及自供电功能,可满足快速启动以及低待机功耗的要求。具有自适应降频功能,可进一步优化轻载条件下的转换效率。具有软启动功能,能够减小器件的应力,有效防止启动时电感饱和。SDH8312内部还集成了各种异常状态的保护功能,包括:VDD欠压保护,开环保护,输出过载保护,输出短路保护,过温保护等。触发保护后,电路会不断自动重启,直到系统正常工作为止。

  SDH8312芯片主要特点
  ■ 输出电压可调
  ■ 高压启动
  ■ 自适应降频
  ■ 软启动
  ■ VDD欠压保护
  ■ FB开环保护
  ■ 前沿消隐
  ■ 输出过载保护
  ■ 短路保护
  ■ 过温保护

  sdh8312引脚图及功能

管脚号 管脚名称 I/O 管脚描述
1,2 SOURCE G 功率MOSFET源极和控制电路的参考地
3 FB I 反馈脚,通过调整FB分压电阻设置不同的输出电压
4 VDD P 控制电路电源
5,6,7,8 DRAIN O 功率MOSFET漏极

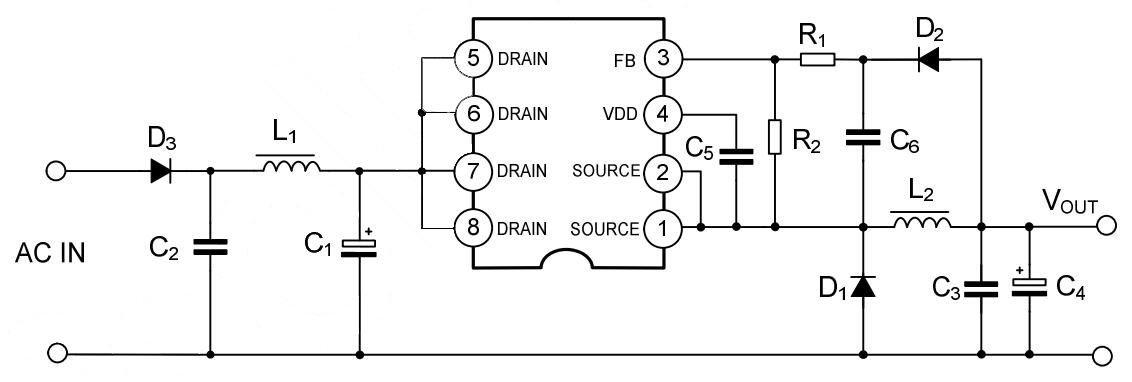

  sdh8312应用电路图

  应用领域
  ■ 小家电
  ■ 非隔离铺助电源

  sdh8312芯片采用SOP-8封装,典型应用功率5V0.2A,广泛应用于小家电、非隔离辅助电源领域,更多杭州士兰微sdh8312 5V0.2A ac-dc非隔离芯片产品手册和sdh8312引脚图及sdh8312应用电路图等资料请向士兰微代理摩登6电子申请。>>
