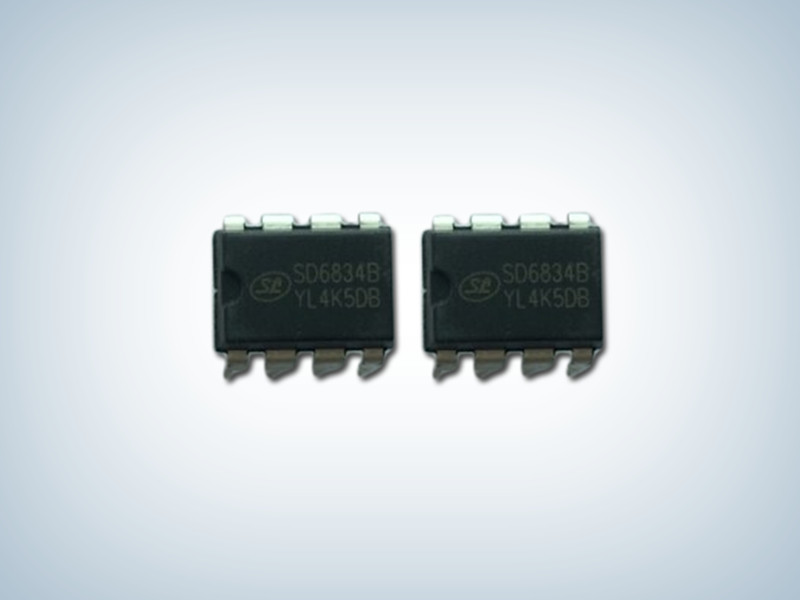

SD6834_电源适配器IC SD6834

所属分类:SLAN/士兰微
品牌:士兰微
型号:SD6834
封装:DIP8
功率:150mW
电流:1A
订购热线:0755-23088888
SD6834产品描述:
SD6834是用于开关电源的内置高压MOSFET外置采样电阻的电流模式PWM+PFM控制器系列产品。
该电路待机功耗低,启动电流低。在待机模式下,电路进入打嗝模式,从而有效地降低电路的待机功耗。
电路的开关中心频率为25~67KHz,随负载而定。抖动的开关频率,可以获得较低的EMI。
内置峰值电流补偿电路,可以使不同交流电压输入时极限峰值电流一致。上电时,峰值电流补偿最大,然后逐渐达到平衡,可以减小在上电过程中变压器的应力,防止变压器饱和。还可以通过CS端电阻调节极限峰值电流。
电路内部集成了各种异常状态保护功能。包括欠压锁定,过压保护,过载保护,脉冲前沿消隐,原线圈过流保护和温度保护功能。在电路发生保护以后,电路可以不断自动重启,直到系统正常为止。

SD6834产品特点:
能源之星2.0标准
低启动电流(3μA)
随负载而变的开关频率可以提高效率
抖动的开关频率可以降低EMI
过压、原线圈过流、过载、过温保护
处置峰值电流采样电阻
欠压锁定
内部集成高压MOSFET
自动重启
峰值电流补偿电路
初始化峰值电流最大补偿,实现软启动功能
打嗝模式
逐周期限流

典型应用图
